第6节 家庭用电 同步练习题（含答案）

(
…………○…………外…………○…………装…………○…………订…………○…………线…………○…………
)
(
※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※
)
(
…………○…………内…………○…………装…………○…………订…………○…………线…………○…………
)
初中八年级
下册
科学
第一章
电与磁
第六节
家庭用电
练习题
一、单选题

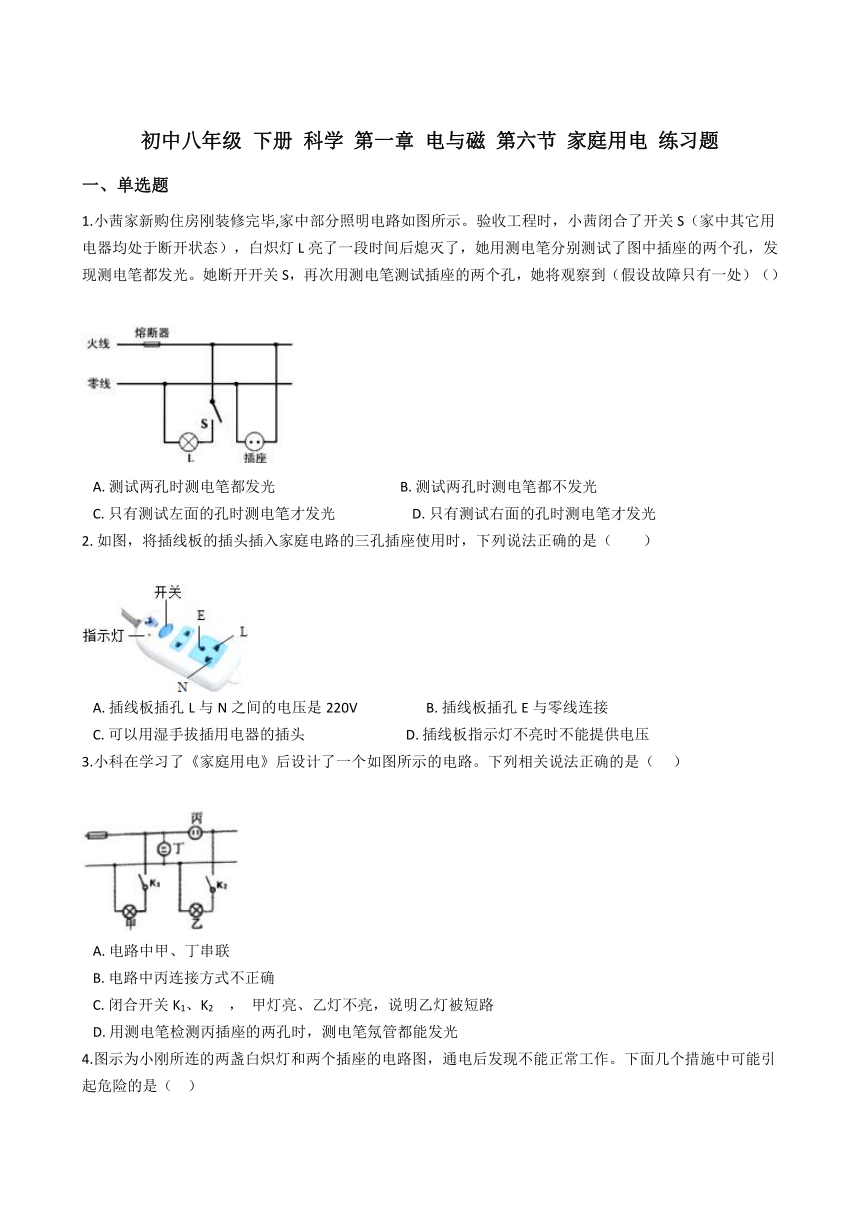

1.小茜家新购住房刚装修完毕,家中部分照明电路如图所示。验收工程时，小茜闭合了开关S（家中其它用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（假设故障只有一处）（）
A.?测试两孔时测电笔都发光????????????????????????????????????B.?测试两孔时测电笔都不发光
C.?只有测试左面的孔时测电笔才发光??????????????????????D.?只有测试右面的孔时测电笔才发光
2.?如图，将插线板的插头插入家庭电路的三孔插座使用时，下列说法正确的是（　　）
A.?插线板插孔L与N之间的电压是220V????????????????????B.?插线板插孔E与零线连接
C.?可以用湿手拔插用电器的插头?????????????????????????????D.?插线板指示灯不亮时不能提供电压
3.小科在学习了《家庭用电》后设计了一个如图所示的电路。下列相关说法正确的是（???
）
A.?电路中甲、丁串联
B.?电路中丙连接方式不正确
C.?闭合开关K1、K2
，
甲灯亮、乙灯不亮，说明乙灯被短路
D.?用测电笔检测丙插座的两孔时，测电笔氖管都能发光

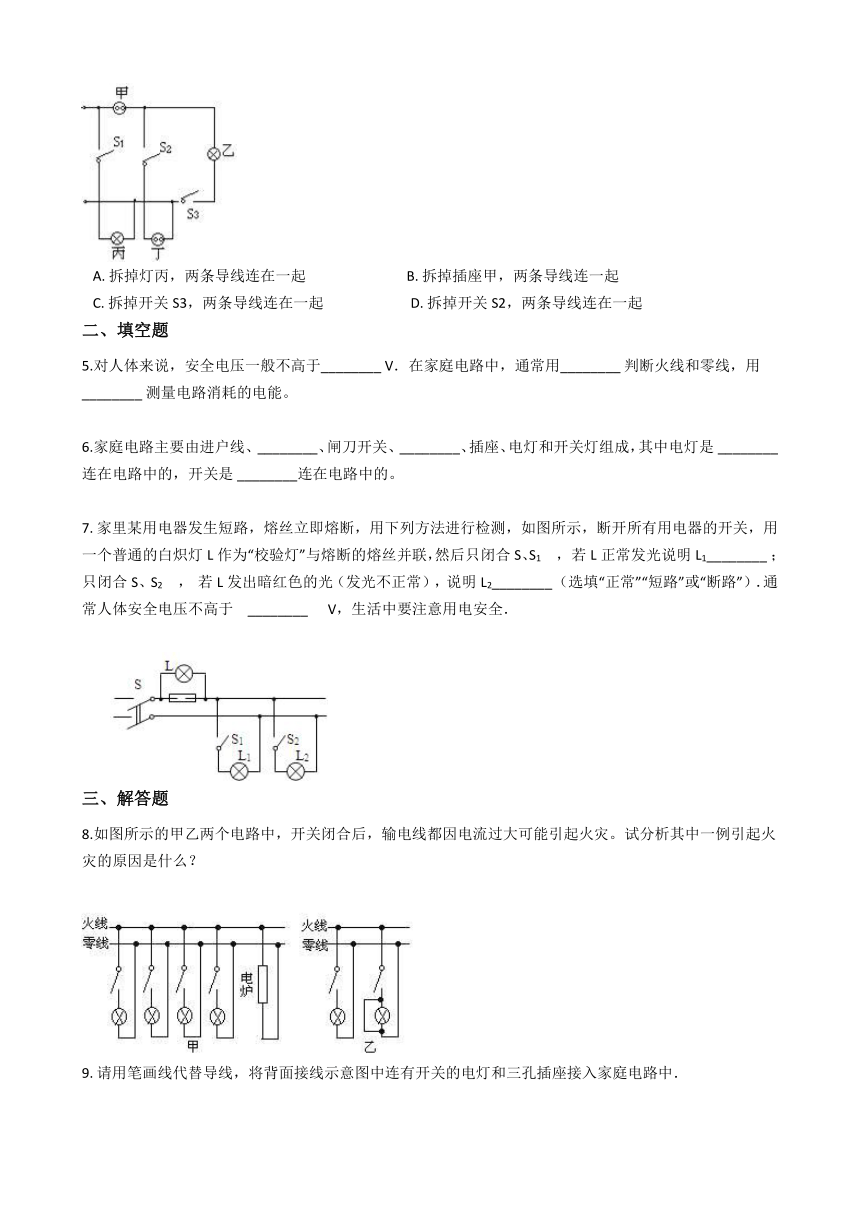

4.图示为小刚所连的两盏白炽灯和两个插座的电路图，通电后发现不能正常工作。下面几个措施中可能引起危险的是（??
）
A.?拆掉灯丙，两条导线连在一起?????????????????????????????B.?拆掉插座甲，两条导线连一起
C.?拆掉开关S3，两条导线连在一起?????????????????????????D.?拆掉开关S2，两条导线连在一起
二、填空题
5.对人体来说，安全电压一般不高于________?V．在家庭电路中，通常用________?判断火线和零线，用________?测量电路消耗的电能。
6.家庭电路主要由进户线、?________、闸刀开关、?________、插座、电灯和开关灯组成，其中电灯是?________连在电路中的，开关是?________连在电路中的。
7.?家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”与熔断的熔丝并联，然后只闭合S、S1
，
若L正常发光说明L1________?；只闭合S、S2
，
若L发出暗红色的光（发光不正常），说明L2________?（选填“正常”“短路”或“断路”）．通常人体安全电压不高于　________?　V，生活中要注意用电安全．
三、解答题
8.如图所示的甲乙两个电路中，开关闭合后，输电线都因电流过大可能引起火灾。试分析其中一例引起火灾的原因是什么？
9.?请用笔画线代替导线，将背面接线示意图中连有开关的电灯和三孔插座接入家庭电路中．
答案解析部分
一、单选题
1.【答案】
D
2.【答案】
A
3.【答案】
B
4.【答案】
A
二、填空题
5.【答案】
36；测电笔；电能表
6.【答案】
电能表；保险丝；并；串
7.【答案】
短路；正常；36
三、解答题
8.【答案】
甲：电压一定，电路总功率过大，由P=UI知，通过干路导线电流过大，由焦耳定律知，产生大量的热而引起火灾。乙：电压一定，短路时电阻极小，由I=U/R知，通过干路导线电流过大，由焦耳定律知，产生大量的热而引起火灾。
9.【答案】
解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．如下图所示：
