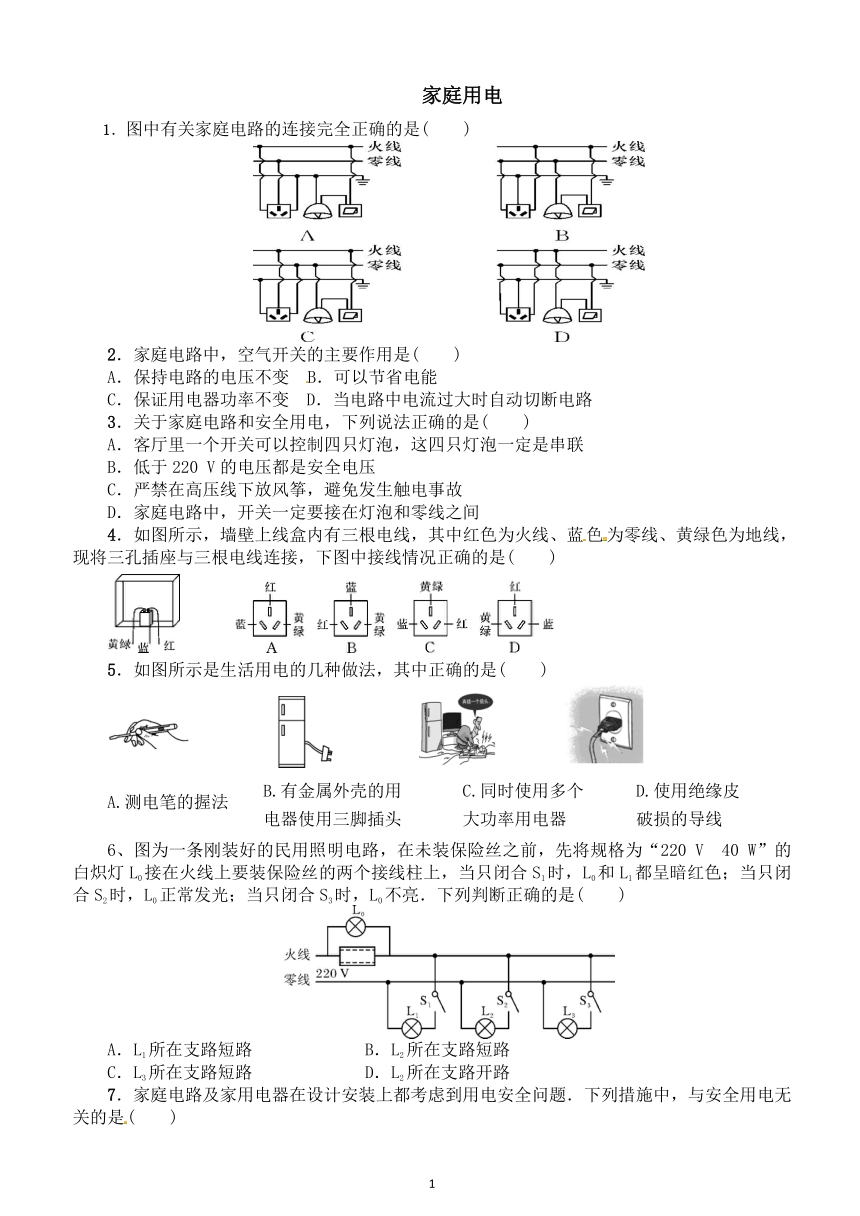

1.6 家庭用电 同步练习（含答案）

家庭用电
1．图中有关家庭电路的连接完全正确的是(　　)
2．家庭电路中，空气开关的主要作用是(　　)
A．保持电路的电压不变 B．可以节省电能
C．保证用电器功率不变 D．当电路中电流过大时自动切断电路
3．关于家庭电路和安全用电，下列说法正确的是(　　)
A．客厅里一个开关可以控制四只灯泡，这四只灯泡一定是串联
B．低于220 V的电压都是安全电压
C．严禁在高压线下放风筝，避免发生触电事故
D．家庭电路中，开关一定要接在灯泡和零线之间
4．如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，下图中接线情况正确的是(　　)

5．如图所示是生活用电的几种做法，其中正确的是(　　)

　　 　　　
6、图为一条刚装好的民用照明电路，在未装保险丝之前，先将规格为“220 V　40 W”的白炽灯L0接在火线上要装保险丝的两个接线柱上，当只闭合S1时，L0和L1都呈暗红色；当只闭合S2时，L0正常发光；当只闭合S3时，L0不亮．下列判断正确的是(　　)

A．L1所在支路短路 B．L2所在支路短路
C．L3所在支路短路 D．L2所在支路开路

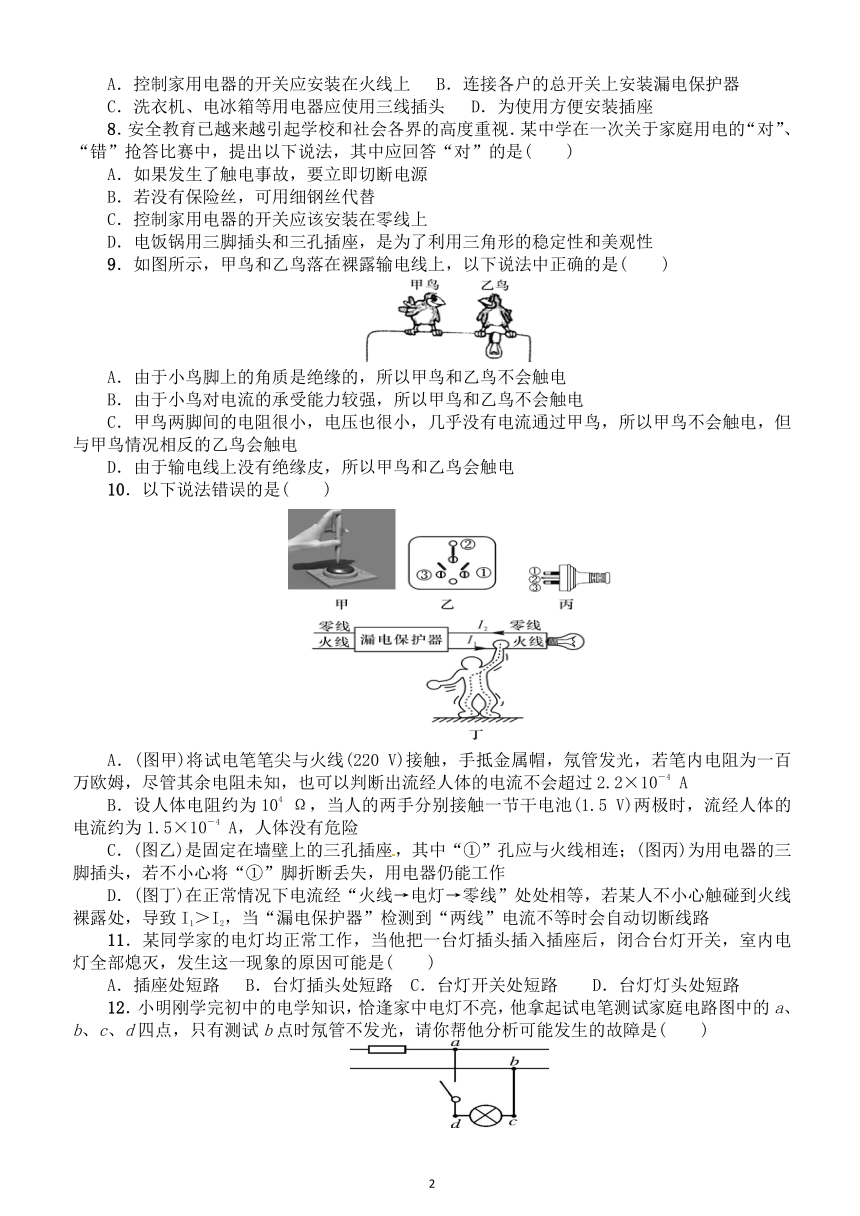

7．家庭电路及家用电器在设计安装上都考虑到用电安全问题．下列措施中，与安全用电无关的是(　　)
A．控制家用电器的开关应安装在火线上 B．连接各户的总开关上安装漏电保护器
C．洗衣机、电冰箱等用电器应使用三线插头 D．为使用方便安装插座
8．安全教育已越来越引起学校和社会各界的高度重视．某中学在一次关于家庭用电的“对”、“错”抢答比赛中，提出以下说法，其中应回答“对”的是(　　)
A．如果发生了触电事故，要立即切断电源
B．若没有保险丝，可用细钢丝代替
C．控制家用电器的开关应该安装在零线上
D．电饭锅用三脚插头和三孔插座，是为了利用三角形的稳定性和美观性
9．如图所示，甲鸟和乙鸟落在裸露输电线上，以下说法中正确的是(　　)
A．由于小鸟脚上的角质是绝缘的，所以甲鸟和乙鸟不会触电
B．由于小鸟对电流的承受能力较强，所以甲鸟和乙鸟不会触电
C．甲鸟两脚间的电阻很小，电压也很小，几乎没有电流通过甲鸟，所以甲鸟不会触电，但与甲鸟情况相反的乙鸟会触电
D．由于输电线上没有绝缘皮，所以甲鸟和乙鸟会触电
10．以下说法错误的是(　　)
A．(图甲)将试电笔笔尖与火线(220 V)接触，手抵金属帽，氖管发光，若笔内电阻为一百万欧姆，尽管其余电阻未知，也可以判断出流经人体的电流不会超过2.2×10－4 A
B．设人体电阻约为104 Ω，当人的两手分别接触一节干电池(1.5 V)两极时，流经人体的电流约为1.5×10－4 A，人体没有危险
C．(图乙)是固定在墙壁上的三孔插座，其中“①”孔应与火线相连；(图丙)为用电器的三脚插头，若不小心将“①”脚折断丢失，用电器仍能工作
D．(图丁)在正常情况下电流经“火线→电灯→零线”处处相等，若某人不小心触碰到火线裸露处，导致I1＞I2，当“漏电保护器”检测到“两线”电流不等时会自动切断线路
11．某同学家的电灯均正常工作，当他把一台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是(　　)
A．插座处短路 B．台灯插头处短路 C．台灯开关处短路 D．台灯灯头处短路
12．小明刚学完初中的电学知识，恰逢家中电灯不亮，他拿起试电笔测试家庭电路图中的a、b、c、d四点，只有测试b点时氖管不发光，请你帮他分析可能发生的故障是(　　)
A．火线与零线短路 B．a、d之间某处短路 C．b、c之间某处断路 D．电灯的灯丝断了
13、选项图中符合家庭用电安全要求的是(　　)

14、如图所示，人站在干燥的木凳上，左手接触零线，右手接触火线，则（　　）
　　A．人不会触电，因为没有电流通过人体
　　B．人会触电，因为有较大的电流通过人的左右手和心脏
　　C．人不会触电，因为人站在干燥的木凳上，流过人体的电流很小
　　D．人会触电，因为有电流经过人的右手、双脚流入大地
15．下图是某家庭电路，闭合开关，灯不亮。用试电笔接触c点氖管不发光，接触d点氖管发光。已知该电路有两处故障，则下列判断正确的是（??? ）
A、ac间断路、bd间断路???????
B、ac间断路、eb间断路??
C、ac间断路、cd间短路????????
D、eb间断路、cd间短路
16、在家庭电路中常发生下列情况：在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断；有时是在台灯插头插入插座后，闭合台灯开关，室内其他电灯全部熄灭，保险丝熔断。引起这两种故障的可能原因是（?）
A. 前者是插座短路，后者是灯泡短路 B. 前者是插头短路，后者是灯泡短路
C. 两者都是插座短路 D. 两者都是插头短路 　　
17．如图所示，电路中打×处表示断路之处，若开关闭合后，用验电笔测试电路中A、B、C点，则不能使验电笔氖灯发亮的点是________．
18．家庭电路中短路或超负荷运行很容易引发火灾，为了避免此类事故的发生，家庭电路中必须安装________；如果家用电器内部导线的绝缘皮破损，人体接触家用电器金属外壳时容易发生触电事故，为防止此类事故的发生，家用电器的金属外壳应该________．
19．小明家买了新房，他为自己房间安装一盏照明灯和一个插座，如图所示是他设计的电路．图中虚线框1和2是电灯或开关的位置，则开关应装在方框________中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试d、e、f点时，测电笔的氖管都发光，则电路的故障为________________．当发现家用电器或电线着火时，必须先________电源，然后再救火．
　
20．如图甲所示为某宾馆的房卡，只有把房卡插入槽中，房间内的灯和插座才能有电，房卡的作用相当于一个________接在干路上．如图乙所示为宾馆内电热水壶所连导线端头的三脚插头，其中脚________(填“A”“B”或“C”)与电热水壶的金属外壳相连．电热水壶正常工作时，该脚与电热水壶的金属外壳相连，其______________．
21．如图甲所示的两种使用测电笔的方法，正确的是________．如图乙所示是两种硬导线与螺钉压按式接法(箭头方向表示拧紧螺钉的方向)，其中不容易造成接触不良的是________．如图丙所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路________，使空气开关跳闸．
22．用笔画线代替导线，将电灯和开关连接到电路中．
23．某家用电动食品粉碎机有两个开关S1、S2，要合上开关S1，而且要用力下压盖子(会闭合开关S2)，粉碎机才会工作．在图中连接粉碎机的电动机及S1、S2，使其能按上述要求工作．
24．如图所示电路中，火线与零线间接有一盏额定电压为220V 电阻为484欧的灯泡，AB两点间有一只电阻RAB，魔术师闭合开关灯泡发光，之后他用手抓住火线裸露的线头B，令人惊讶的是他竟安然无恙！（切勿模仿）！请问：
⑴灯泡正常发光时，火线与零线之间的电压是 伏特。通过灯丝的电流是 安培。
⑵为了安全，加在人体的电压不能超过 伏特若通过人体的电流最大不能超过30mA，试估算人体的电阻 。
⑶魔术师为了自己的安全，AB间的电阻RAB阻值应该不小于多少欧姆？
参考答案
1．B　2.D　3.C　4.C　5.B　6.B　7.D　8.A　9.C　10.C　11.D　12.C　13.B14、B　15、B16.B　17.空气开关　接地　18.1　零线断路　切断　19.1 210　开关没有接到火线与灯L之间　小　2∶3　20.开关　A　防止外壳带电使人体发生触电事故
21．A　C　短路
22.　23.
24.（1）220 0.45 　　（2）36 1200欧　　（3）6133欧
