第6节 家庭用电 同步练习（含答案）

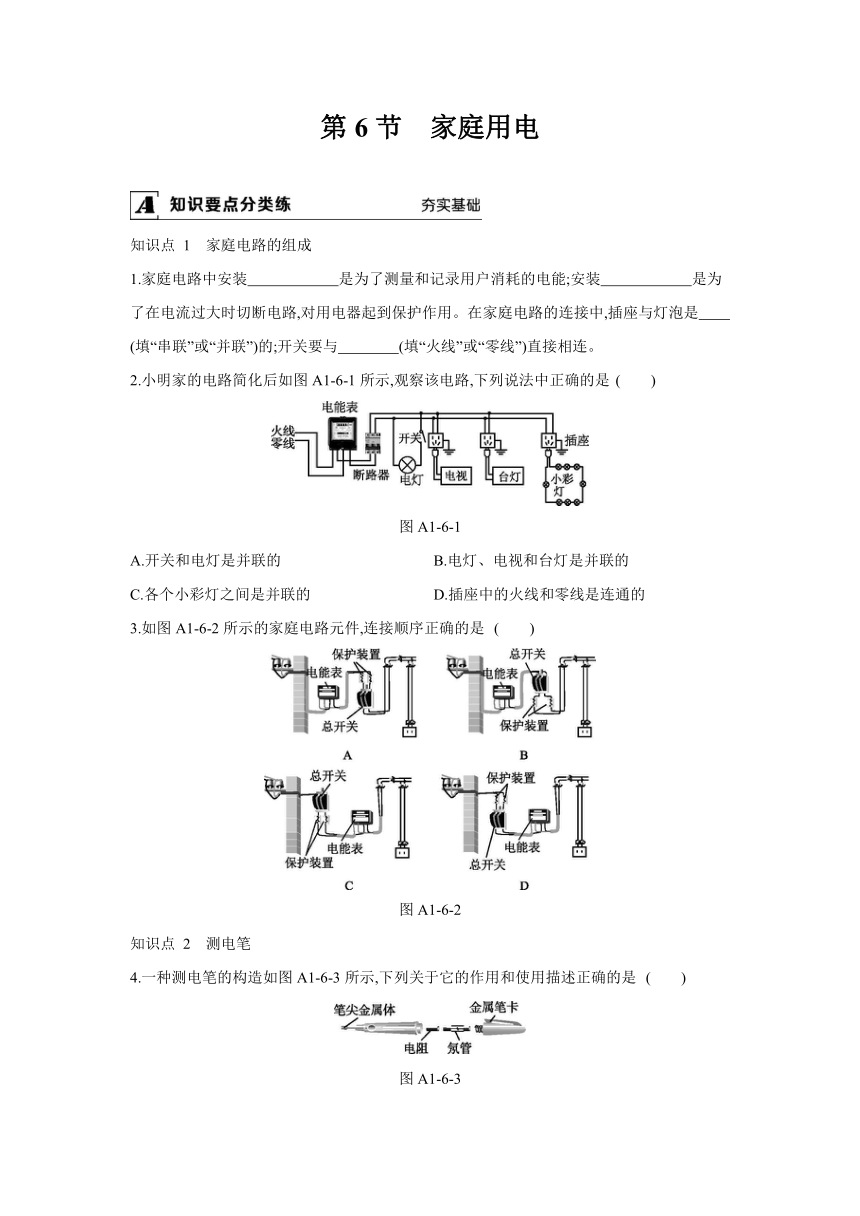

第6节　家庭用电
知识点 1　家庭电路的组成
1.家庭电路中安装　　　　　　是为了测量和记录用户消耗的电能;安装　　　　　　是为了在电流过大时切断电路,对用电器起到保护作用。在家庭电路的连接中,插座与灯泡是　　　　(填“串联”或“并联”)的;开关要与　　　　(填“火线”或“零线”)直接相连。?
2.小明家的电路简化后如图A1-6-1所示,观察该电路,下列说法中正确的是 (　　)
图A1-6-1
A.开关和电灯是并联的 B.电灯、电视和台灯是并联的
C.各个小彩灯之间是并联的 D.插座中的火线和零线是连通的
3.如图A1-6-2所示的家庭电路元件,连接顺序正确的是 (　　)
图A1-6-2
知识点 2　测电笔
4.一种测电笔的构造如图A1-6-3所示,下列关于它的作用和使用描述正确的是 (　　)
图A1-6-3
A.测电笔可用来测试物体是带正电还是带负电
B.测电笔通常也用来检查电气设备的外壳是否带电
C.使用时手指不能碰到金属笔卡
D.使用时人不会触电是因为测电笔氖管中的氖气不会导电
知识点 3　 熔断器和断路器
5.保险丝的主要成分为铅锑合金。请根据所学知识回答下列问题:
(1)安装保险丝时,应该根据保险丝的额定电流　　　　　　　　电路中的正常工作电流来选择。?
(2)当电路中电流过大时,保险丝会熔断,这表明保险丝具有　　　　　　　　、电阻率大的特点。?
(3)某同学家的熔断器中装有3 A的保险丝,但保险丝经常熔断。经检查发现是由导线老化引起的,更换新的导线后,熔断器中应选用　　　　(填“2 A”“3 A”或“5 A”)的保险丝。?
6.某家庭电路中安装有“220 V　5 A”的空气开关(未画出),图A1-6-4是电路中的四种情况,开关全部闭合后,一定不会引起空气开关“跳闸”的是 (　　)
图A1-6-4
知识点 4　插座
7.仔细观察家里电饭锅、洗衣机等所用的插头,我们会发现有一根插头要长一些,如图A1-6-5所示。那么,较长的那根插头接的是　　　　(填“火线”“零线”或“地线”);你认为这根插头做长点的主要目的是　 。?
图A1-6-5
8.如图A1-6-6所示的家用电器必须使用三脚插头的是 (　　)
图A1-6-6
9.如图A1-6-7所示是某家庭电路的一部分,下列说法中正确的是 (　　)
图A1-6-7
A.电冰箱接入三孔插座后电灯与电冰箱串联
B.电冰箱接入三孔插座能使电冰箱金属外壳接地
C.若在图中甲、乙两处分别装电灯或开关,甲处应装电灯,乙处应装开关
D.断开开关S时,站在地上的人接触A点或B点都不会触电
10.某同学安装了两盏额定电压均为220 V的完好的白炽灯(甲和乙)和两个插座,如图A1-6-8所示,如果两个插座均未连入家用电器,将电路中的开关全部闭合,保险丝未熔断,那么各用电器工作的情况是 (　　)
图A1-6-8
A.甲、乙都正常工作
B.只有乙正常工作
C.甲、乙都不正常工作
D.只有甲正常工作
11.[2019·湖州] 如图A1-6-9所示是家庭电路中的某一部分,电工师傅按下面的顺序进行检测:①闭合S1,灯L1亮;②断开S1,闭合S2,灯L2不亮;③再用测电笔测A、B、C、D四个接线点,发现只有在C点氖管不发光。若电路中只有一处故障,则是 (　　)
图A1-6-9
A.灯L2短路
B.灯L2所在支路断路
C.C、D两点间断路
D.C点左侧的零线断路
12.请用笔画线代替导线,将图A1-6-10中的电灯、开关和插座正确接入家庭电路中。
图A1-6-10
自|我|提|升
13.家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备,家庭电路漏电时,通过火线与零线的电流不相等,漏电保护器中有一特殊装置(在图中虚线框内,未画出)检测到这一差异后,便切断电源,起到保护作用,漏电保护器中还有试验电路,由一只开关S与电阻R组成,闭合开关S就能模拟漏电情形,如图A1-6-11所示试验电路的连接符合要求的是 (　　)
图A1-6-11
14.如图A1-6-12甲所示的家用插线板上的指示灯,在开关闭合时会发光,插孔也能正常通电,如果指示灯损坏,开关闭合时也能正常通电。根据上述现象,在图乙中画出插线板中开关、指示灯、插座的连接方式。
图A1-6-12

教师详解详析
1.电能表　保护装置　并联　火线
2.B　
3.B　[解析] 电能表测量用户消耗电能的多少,一定安装在最前面。开关控制整个电路,为了检修电路比较方便,要安装在电能表的后面。电路中电流过大会熔断保险丝,为了更换保险丝比较方便,保护装置要安装在总开关的后面。
4.B　
5.(1)等于或稍大于　(2)熔点低　(3)3 A
[解析] (1)根据实际可知,保险丝的额定电流应等于或稍大于电路中正常工作时的最大电流。
(2)保险丝需要用电阻率大、熔点低的材料制作。
(3)据题可知,此时保险丝熔断是因为导线老化引起的,即可能是因为短路导致的,所以排除故障后,仍然选择相同规格的保险丝,即仍选择3 A的保险丝。
6.D　[解析] 选项A电路中用电器较多,开关全部闭合后容易造成总电流过大,引起空气开关“跳闸”;选项B、C中闭合开关后,电路发生短路,会造成电流过大,引起空气开关“跳闸”;选项D中闭合开关后,其中一只灯泡短路,但另一只灯泡仍能工作,电源不会短路,不会引起空气开关“跳闸”。
7.地线　在插入时先把用电器外壳与大地接通,拔出时后把用电器外壳与大地分离,更加安全
[解析] 地线又称避雷线,是用来将电流引入大地的导线;电气设备漏电或电压过高时,电流通过地线进入大地。三孔插座配合三脚插头使用,三脚插头的第三个脚与用电器的金属外壳相连,三孔插座的第三个孔与大地相连,这样在使用的时候就把用电器的金属外壳与大地接通,避免用电器一旦漏电使人发生触电事故;三脚插头的第三个脚比另外两个长,这样在插入时先把用电器外壳与大地接通,拔出时后把用电器外壳与大地分离,更加安全。
8.C　[解析] 金属外壳用电器都要使用三脚插头,通过三孔插座接地。
9.B
10.D　[解析] 在家庭电路中,插座应与用电器并联接入电路。从题图中可知,此图中有一个插座与乙灯串联,所以当两个插座中均没有用电器接入时,乙灯相当于断路,而甲灯是直接接在火线与零线之间的,故只有甲灯能够正常工作。
11.C　[解析] 闭合S1,灯L1亮,电路中有电流,说明电路为通路,从保险丝→A→S1→L1→C以及C点左侧的零线都没有断路。断开S1,闭合S2,灯L2不亮,灯L2不亮的原因有两个:一个是断路、一个是短路,若灯L2短路,电路中的电流会很大,将保险丝烧断,用测电笔接触A、B两点时氖管都不会发光;若灯L2所在支路断路,测电笔接触D点氖管不发光;若C、D两点间断路,灯泡L2与零线不能构成闭合电路,电路中没有电流,灯泡L2不会发光,但D点会通过灯泡L2与火线间接相连,测电笔接触D点时,氖管会发光。
12.如图所示
13.C　[解析] A、B选项中闭合开关S时,通过虚线框内火线和零线的电流相等,此时无法模拟漏电情形;C选项中闭合开关时,通过虚线框内火线的电流小于通过该装置零线的电流,可以模拟漏电情形;D图中闭合开关时,虚线框内火线中的电流仍然等于零线中的电流,因为导线将电阻R短路,所以闭合开关不影响电路。
14.如图所示
[解析] 指示灯在开关闭合时会发光,插孔也能正常通电,如果指示灯损坏,开关闭合时也能正常通电。说明指示灯与插孔间互不影响,即是并联的,且开关控制整个插线板。开关先接火线。
