指南针为什么能指方向
一、单选题
1.为判断钢棒是否具有磁性，小明进行如图所示实验，根据实验现象不能确定钢棒具有磁性的是（??
）
A.?将悬挂的铁棒多次转动静止时总是南北指向
B.?将铁棒一端靠近小磁针，互相吸引
C.?将铁棒一端靠近大头针，大头针被吸引
D.?水平向右移动铁棒，弹箸测力计示数有变化
2.地球是一个巨大的磁体。关于地磁场，下列说法正确的是（
???）
A.?地磁南极和地理北极是完全重合的??????????????????B.?某地的地磁场方向就是该处小磁针的N极所指方向
C.?在地球上赤道附近磁性是最强的??????????????????????D.?地磁场和磁感线都是真实存在，可以看见的

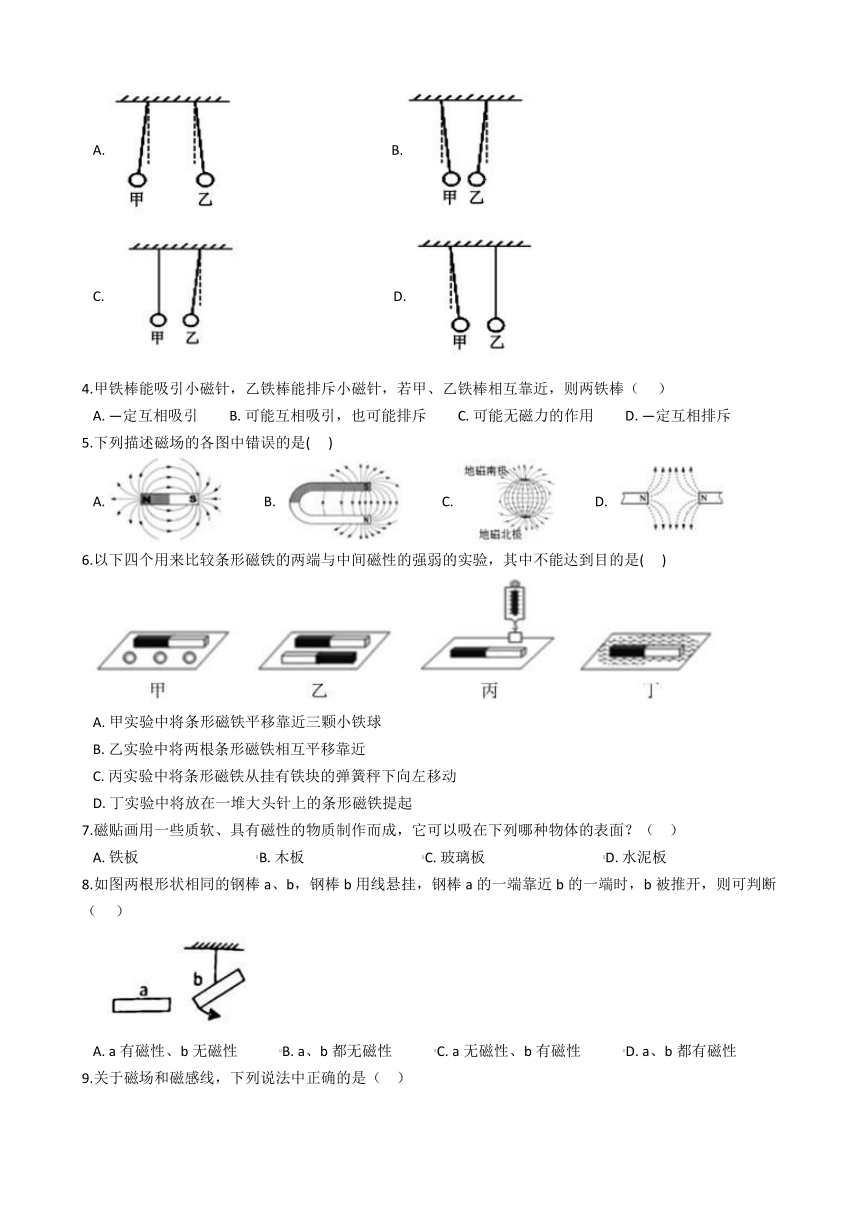

3.甲是球形磁铁，乙是形状和大小相同的铁球，现用细线将它们悬挂起来并相互靠近，会出现的情形是下图中的(???
)
A.???????????????????????????????????????????????B.?
C.????????????????????????????????????????????D.?
4.甲铁棒能吸引小磁针，乙铁棒能排斥小磁针，若甲、乙铁棒相互靠近，则两铁棒（
???）
A.?—定互相吸引?????????B.?可能互相吸引，也可能排斥?????????C.?可能无磁力的作用?????????D.?—定互相排斥
5.下列描述磁场的各图中错误的是(???
)
A.????????????B.????????????C.????????????D.?
6.以下四个用来比较条形磁铁的两端与中间磁性的强弱的实验，其中不能达到目的是(???
)
A.?甲实验中将条形磁铁平移靠近三颗小铁球
B.?乙实验中将两根条形磁铁相互平移靠近
C.?丙实验中将条形磁铁从挂有铁块的弹簧秤下向左移动
D.?丁实验中将放在一堆大头针上的条形磁铁提起
7.磁贴画用一些质软、具有磁性的物质制作而成，它可以吸在下列哪种物体的表面？（??
）
A.?铁板??????????????????????????????????B.?木板??????????????????????????????????C.?玻璃板??????????????????????????????????D.?水泥板
8.如图两根形状相同的钢棒a、b，钢棒b用线悬挂，钢棒a的一端靠近b的一端时，b被推开，则可判断（???
）
A.?a有磁性、b无磁性????????????B.?a、b都无磁性????????????C.?a无磁性、b有磁性????????????D.?a、b都有磁性
9.关于磁场和磁感线，下列说法中正确的是（??
）
A.?磁感线总是从磁体的北极指向南极
B.?同一条磁感线上各点的磁场方向相同
C.?磁体周围没有磁感线的地方没有磁场
D.?磁场是客观存在的，磁感应线是不存在的，但它能形象地描述磁场的分布情况和方向
10.如图所示，小金将数枚一元硬币放在两根平行的条形磁铁上，搭成了一座漂亮的“硬币桥”。下列分析正确的是（??
）
A.?“硬币桥”上左右两端的硬币没有磁性???????????????B.?“硬币桥”中间的磁性最强
C.?两枚硬币相邻的部分是同名磁极?????????????????????????D.?“硬币桥”的搭建利用到了磁化的原理
11.如图所示的三个钢块两两吸引或排斥的情况，正确的判断是（??
）
A.?都是磁体??????????B.?只有两个磁体??????????C.?可能都是磁体，也可能只有两个磁体??????????D.?都不是磁体
12.为了得出条形磁铁的磁性两端强、中间弱的特性，如图所示，某同学设计了以下四个实验，其中不能达到目的的是(??
）
A.?将甲实验中放在一堆大头针上的条形磁铁提起
B.?将乙实验中的条形磁铁从挂有铁块的弹簧秤下向右移动
C.?将丙实验中的条形磁铁平移靠近三颗小铁球
D.?将丁实验中的两根条形磁铁相互平移靠近
13.如图所示的三个钢块,正确的判断是（??
）
A.?都是磁体???????????B.?只有两个磁性???????????C.?可能都是磁体,也可能只有两个磁体???????????D.?都不是磁体
14.为了判断一根铁棒是否具有磁性，小金进行如下四个实验，根据实验现象不能确定该铁棒具有磁性的是（??
）
A.?将悬挂的铁棒多次转动，静止时总是南北指向
B.?将铁棒一端靠近小磁针，相互吸引
C.?将铁棒一端靠近大头针，大头针被吸引
D.?水平向右移动铁棒，弹簧测力计示数有变化
15.将一根条形磁铁分为三段，则中间的一段（???
）
A.?一定没有磁性?????????????????????????????????????????????????????B.?一定有磁性，但只有N极
C.?一定有磁性，但只有S极?????????????????????????????????????D.?有磁性且有N、S极
16.如图所示，甲、乙为条形磁体，中间是已知极性的条形磁体，虚线是表示磁极间的磁场分布情况的磁感应线。则可以判断图中A、B两个磁极依次是(???
)
A.?N、N???????????????????????????????????B.?S、S???????????????????????????????????C.?N、S???????????????????????????????????D.?S、N
17.如图所示，将大的条形磁铁中间挖去一块，放入一可以自由转动的小磁针，当小磁针静止时，它的N极应指向(???
)
A.?左边a??????????????????????????????B.?右边c??????????????????????????????C.?b边或d边??????????????????????????????D.?不能确定
二、填空题
18.如图所示，甲、乙为外形相同的长棒，两棒中有一根有磁性。当乙从甲的左端沿水平方向向右移动到甲的右端时，若两棒间吸引力的大小不变，则________棒有磁性；若两棒间吸引力先由大变小，然后由小变大，则________棒有磁性。
三、解答题
19.??????????????
（1）在图中画出磁感线的方向，并标出
N
极。
（2）在图
2
中用涂黑的方式画出小磁针的
N
极。
四、实验探究题
20.磁控防盗装置都装有干簧管(如图甲)，千簧管由两个软铁片和玻璃管组成，软铁片的触点在弹力的作用下处于断开状态。当磁体靠近干簧管时，软铁片触点状态会会发生变化。
把条形磁体分别成置在乙图中的Ⅰ、Ⅱ、Ⅲ三个位置时，触点的开合状态和软铁片的极性情况如表。
磁体位置
竖直放置并靠近
竖直放置并靠近
Ⅰ
Ⅱ
Ⅲ
Ⅳ
触点状态
闭合
断开
闭合
？
软铁片的
极性情况
/
（1）铁片被磁化后，铁片与条形磁体相邻两端的磁极极性关系是________。???
（2）当条形磁体水平放置并靠近干簧管时(图乙Ⅳ位置)，干簧管触点状态为________。???
（3）如图丙，门上磁控防盗装置内有一个竖直放置的干簧管，其内部简化电路如图丁。磁控防盗装置的工作原理是：夜间关上门，闭合开关S，启动防盗报警器，此时报警电铃不响；当盗贼打开门时，干簧管远离磁体，电铃响起。图丁虚线框中四种磁体摆放方式能满足工作要求的有________(选填图中的字母)。
答案解析部分
一、单选题
1.【答案】
B
【解析】【分析】根据物体是否具有磁性的判断方法分析即可。
【解答】A.将悬挂的铁棒多次转动静止时总是南北指向，因为所有的磁体都有指南北的性质，所以铁棒有磁性，故A不合题意；?
?
B.将铁棒一端靠近小磁针，互相吸引，因为小磁针本身有磁性，所以即使铁棒没有磁性，二者也会相互吸引，故B符合题意；?
?
C.将铁棒一端靠近大头针，大头针被吸引
，因为大头针没有磁性，所以铁棒肯定有磁性，故C不合题意；??
D.如果铁棒没有磁性，只有上面的磁体有磁性，根据F=G+F吸引可知，测力计的
示数保持不变；如果铁棒有磁性，那么前面和后面表现的电磁力正好相反，那么测力计的示数会发生改变，故D不合题意。
故选B。
2.【答案】
B
【解析】【分析】根据有关地磁场的知识分析判断。
【解答】A.电磁两极和地理两极交错分布，即地磁南极在地理北极附近，但是二者并不完全重合，故A错误；
B.某地的地磁场方向就是该处小磁针的N极所指方向，故B正确；
C.地磁场相当于一个巨大的条形磁铁，因为赤道在地球的中间，所以在地球上赤道附近磁性是最弱的，故C错误；
D.地磁场客观存在，而磁感线并不存在，二者都不能被看到，故D错误。
故选B。
3.【答案】
B
【解析】【分析】（1）力的作用是相互的；
（2）力是改变物体运动状态的原因。
【解答】
甲是球形磁铁，乙是形状和大小相同的铁球，
二者之间会产生相互作用的引力。由于这个引力作用在水平方向，所以二者都会从原来的竖直位置向中间靠拢，故B正确，而A、C、D错误。
故选B。
4.【答案】
B
【解析】【分析】①同名磁极相互吸引，异名磁极相互排斥；
②磁铁都有吸引铁、钴和镍等金属的性质，叫磁性。
【解答】甲铁棒吸引小磁针，那么甲可能没有磁性，也可能有磁性；乙铁棒排斥小磁针，那么它肯定带有磁性。由于没有指明小磁针的磁极，因此铁棒的这一端是南极还是北极无法确定。
①如果甲铁棒不带磁性，那么无论乙铁棒用哪一端靠近，都会相互吸引；
②如果甲铁棒带有磁性，那么乙铁棒靠近时，可能相互吸引，也可能相互排斥。
故B正确，而A、C、D错误。
故选B。
5.【答案】
B
【解析】【分析】根据磁感线的特点和环绕方向分析判断。
【解答】A.条形磁体周围的磁感线，从N极出来，回到S极，故A正确不合题意；
B.蹄形磁体周围的磁感线也是从N极出来，回到S极，故B错误符合题意；
C.地磁场的磁感线，也是从地磁N极出来，回到地磁S极，故C正确不合题意；
D.同名磁极相互排斥，因此两个N极之间的磁感线呈顶牛之势，且磁感线的方向都是向外的，故D正确不合题意。
故选B。
6.【答案】
B
【解析】【分析】如果要证明磁铁的两端与中间磁性不同，那么就要出现不同的现象，据此判断即可。
【解答】A.甲实验中将条形磁铁平移靠近三颗小铁球，两端的小球被吸引，而中间的小球几乎不动，故A正确不合题意；?
B.乙实验中将两根条形磁铁相互平移靠近，根据“异名磁极相互吸引”可知，它们会吸引在一起，不能观察到不同的现象，故B错误不合题意；?
C.丙实验中，铁块受到向下的重力和吸引力，那么测力计的示数F=G+F吸引。将条形磁铁从挂有铁块的弹簧秤下向左移动，在条形磁铁的两端时磁力最大，因此测力计的示数最大，在中间时几乎没有磁力，因此测力计的示数最小，故C正确不合题意；
D.丁实验中将放在一堆大头针上的条形磁铁提起，两端吸引的大头针最多，而中间数量极少，故D正确不合题意。
故选B。
7.【答案】
A
【解析】【分析】我们把能够吸引铁、钴、镍等物体的性质叫磁性，据此选择。
【解答】磁贴画用一些质软、具有磁性的物质制作而成，而磁铁只能吸引铁、钴、镍等铁磁性物质，故A正确，而B、C、D错误。
故选A。
8.【答案】
D
【解析】【分析】根据磁体的性质和磁极之间的相互作用分析。
【解答】（1）如果两个物体相互吸引，那么有两种情况：①只有一个物体由磁性；②都有磁性，且靠近的一端为异极；
（2）如果两个物体相互排斥，那么根据“异名磁极相互排斥”可知，这两个物体肯定都带有磁性，故D正确，而A、B、C错误。
故选D。
9.【答案】
D
【解析】【分析】（1）在磁体外部，磁感线从磁体的N极到S极；在磁体内部，磁感线从S极到N极；
（2）磁感线上某点的切线方向是改点的磁场方向，因此同一条磁感线上不同点的磁场方向不同；
（3）磁感线分布在磁体周围，无处不在；
（4）磁感线是为了形象的研究和描述磁场而引入的，它并不存在。
【解答】A.磁体内部的磁感线是从磁体的南极指向北极
，故A错误；
B.同一条磁感线上各点的磁场方向不相同，故B错误；?
C.磁体周围磁场无处不在，因此磁感线无处不在，故C错误；?
D.磁场是客观存在的，磁感应线是不存在的，但它能形象地描述磁场的分布情况和方向，故D正确。
故选D。
10.【答案】
D
【解析】【分析】（1）磁铁的两端磁性最强，中间磁性最弱；
（2）使原来没有磁性的物体获得磁性的过程叫磁化；
（3）同名磁极相互排斥，异名磁极相互吸引。
【解答】"硬币桥"上所有的硬币都被条形磁铁磁化，变成一个新的条形磁铁，因此每个硬币都有磁性，故A错误，D正确；
“硬币桥”的中间磁性最弱，故B错误；
两枚硬币相邻的部分是异名磁极，故C错误。
故选D。
11.【答案】
C
【解析】【分析】（1）所有的磁体都能吸引铁磁性物质，这种性质叫磁性；
（2）同名磁极相互排斥，异名磁极相互吸引。
【解答】观察图片可知，B和C相互排斥，根据“同名磁极相互排斥”可知，B和C肯定都是磁体；A和B相互吸引，则有两种情况：①A不是磁体，B是磁体；②A和B都是磁体，但它们是异极，则它们可能都是磁体，也可能只有两个磁体，故C正确。
故选C。
12.【答案】
D
【解析】【分析】分析四个选项中的现象，哪个实验不能清晰反映两端磁性大，中间磁性小的特性，哪个就是正确选项。
【解答】A.将甲实验中放在一堆大头针上的条形磁铁提起，会发现条形磁铁的两端比中间吸引大头针多，可以判断条形磁铁的磁性两端强、中间弱的特性，故A不符合题意；
B.将乙实验中的条形磁铁从挂有铁块的弹簧秤下向右移动，会发现条形磁铁两端对铁块的作用比中间对铁块的作用大，可以判断条形磁铁的磁性两端强、中间弱的特性，故B不符合题意；
C.将丙实验中的条形磁铁平移靠近三颗小铁球，可以发现条形磁铁的两端对小铁球的作用大，中间对小铁球的作用小。可以判断条形磁铁的磁性两端强、中间弱的特性，故C不符合题意；
D.将丁实验中的两根条形磁铁相互平移靠近，由于两个条形磁铁的两端磁性最强，条形磁铁在两端的磁力作用下整个条形磁铁一起对另一条形磁铁进行作用，不能分辨条形磁铁哪个部位磁性最强，故D符合题意。
故答案为：D
13.【答案】
C
【解析】【分析】当两个物体相互吸引时，可能两个物体都有磁性，也可能只有一个物体有磁性；当两个物体相互排斥时，两个物体肯定都有磁性，据此判断。
【解答】A和B相互吸引，可能A和B都有磁性，也可能只有B有磁性；B与C相互排斥，说明它们肯定都具有磁性，因此它们三个可能都是磁体，也可能只有两个磁体，故C正确，而A、B、D错误。
故选C。
14.【答案】
B
【解析】【分析】（1）所有磁体都有指南北的性质；
（2）两个物体相互吸引，有两种情况；两个物体相互排斥，只有一种情况；
（3）所有磁体都有吸引铁、钴、镍等物质的性质；
（4）磁体两端磁性最强，中间磁性最弱。
【解答】A.将悬挂的铁棒多次转动，静止时总是南北指向，是磁体在地球周围由于受到地磁场的作用，才表现出来的现象，故A不符合题意；
B.小磁针具有磁性，铁棒没有磁性，二者之间会相互吸引；根据异名磁极相互吸引可知，铁棒可能带有磁性，且与小磁针靠近的一端为异极，所以不能确定该铁棒具有磁性，故B符合题意；
C.大头针本身没有磁性，只有铁棒有磁性，大头针才会被吸引，故C不合题意；
D.图中所示现象说明挂在弹簧测力计下的铁块在铁棒的不同位置受力不同，这恰恰反映出铁棒有磁性且铁棒磁性的两端磁极磁性最强，中间最弱的特性，故D不合题意。
故选B。
15.【答案】
D
【解析】【分析】每个磁体都有两个磁极，这两个磁极相辅相成；世界上没有单一的磁极存在，据此判断即可。
【解答】将一根条形磁铁分为三段，它们就变成三个独立的磁铁；每段磁铁都会有自己的N极和S极，只是磁性比原来要小一些，故D正确。
故选D。
16.【答案】
A
【解析】【分析】如果磁感线呈顶牛之势，那么为同名磁极；如果磁感线相连，那么为异名磁极。
【解答】根据图片可知，A和N极之间为同名磁极相互排斥，因此A端为N极；S极和B端相互吸引，因此B端为N极。
故选A。
.
17.【答案】
A
【解析】【分析】在磁体外部，磁感线总是从磁体的N极到S极；在磁体内部，磁感线总是从磁体的S极到N极。
【解答】如图所示，
将大的条形磁铁中间挖去一块，
在它的中间，磁感线从S极到N极；因为磁场中小磁针静止时，N极所指的方向与该点磁感线的方向一致，所以中间的小磁针N极应该指向左边的a，故A正确，而B、C、D错误。
故选A。
二、填空题
18.【答案】
乙；甲
【解析】【分析】磁体的两端磁性最强，而中间磁性最弱，根据两个长棒之间的作用力的变化分析判断。
【解答】①如果乙为磁体，而甲没有磁性；由于乙的磁极始终靠近甲，所以二者之间磁力的大小保持不变；
②如果甲为磁体，那么它的两端磁性最强，而中间磁性最弱；当乙从左端向右端移动时，它在两端受到的磁力最大，而中间磁力最弱。
三、解答题
19.【答案】
（1）解：如图所示：
（2）解：如图所示：
【解析】【分析】（1）磁感线从N极出发，回到S极，由小磁针N极指向左边，可知条形磁铁左端为S极，右端为N极，再画出磁感线的方向即可；
（2）先由右手螺旋定则判断出通电螺线管的磁极，左端为S极，右端为N极，由磁极间的相互作用规律得知，小磁针的N极在小磁针的右端，再由磁感线的特点画出磁感线的方向。
【解答】（1）
（2）
?
故答案为：见上
四、实验探究题
20.【答案】
（1）互为异名磁极
（2）闭合
（3）ACD
【解析】【分析】（1）根据磁极之间的相互作用规律判断；
（2）首先判断两个软贴片被磁化后的磁极，然后根据磁极之间的相互作用规律判断干簧管的状态。
（3）正常情况下，软铁片被磁化，干簧管处于闭合状态，将电铃短路，据此分析判断。
?
【解答】（1）铁片被磁化后，靠近N极的一端被磁化为S极，靠近S极的一端被磁化为N极，那么
铁片与条形磁体相邻两端的磁极极性关系是互为异名磁极。
（2）当条形磁体水平放置并靠近干簧管时(图乙Ⅳ位置)，干簧管的左端被磁化为S极，右端被磁化为N极，根据“异名磁极相互吸引”可知，干簧管的触点状态为闭合。
（3）A在上端，将干簧管上面的磁化，就可以吸引下面的触片；C在下端，将干簧管上面的磁化，就可以吸引上面的触片；D竖直放置，与干簧管平行，上下两个触片被磁化为异极，肯定相互吸引，故A、C、D符合题意；
B在干簧管的中央，将两个簧片磁化为同极，肯定不能吸引，故B错误。
故选ACD。
