1.6 家庭用电及安全 同步练习（含答案）

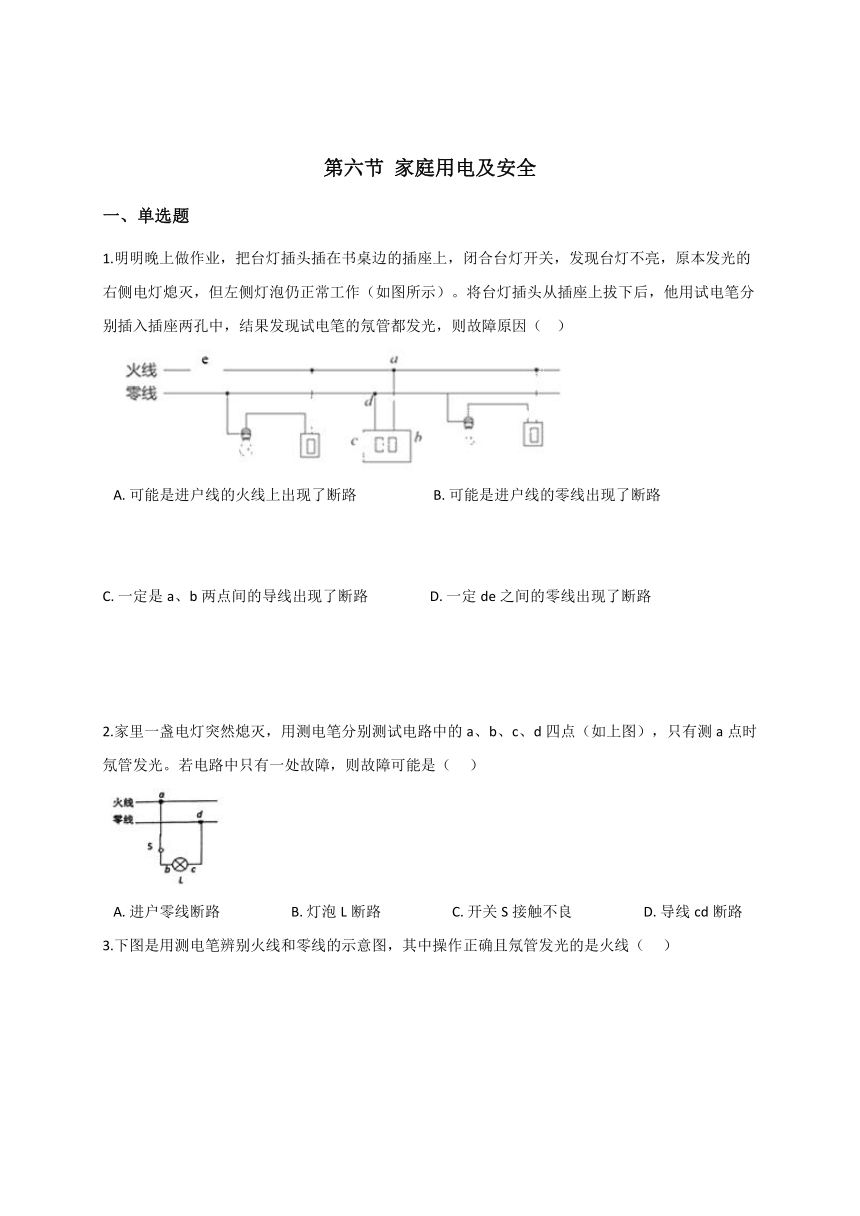

第六节 家庭用电及安全
一、单选题
1.明明晚上做作业，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮，原本发光的右侧电灯熄灭，但左侧灯泡仍正常工作（如图所示）。将台灯插头从插座上拔下后，他用试电笔分别插入插座两孔中，结果发现试电笔的氖管都发光，则故障原因（?? ）

A.?可能是进户线的火线上出现了断路??????????????????????B.?可能是进户线的零线出现了断路
C.?一定是a、b两点间的导线出现了断路??????????????????D.?一定de之间的零线出现了断路
2.家里一盏电灯突然熄灭，用测电笔分别测试电路中的a、b、c、d四点（如上图），只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（??? ）

A.?进户零线断路????????????????????B.?灯泡L断路????????????????????C.?开关S接触不良????????????????????D.?导线cd断路

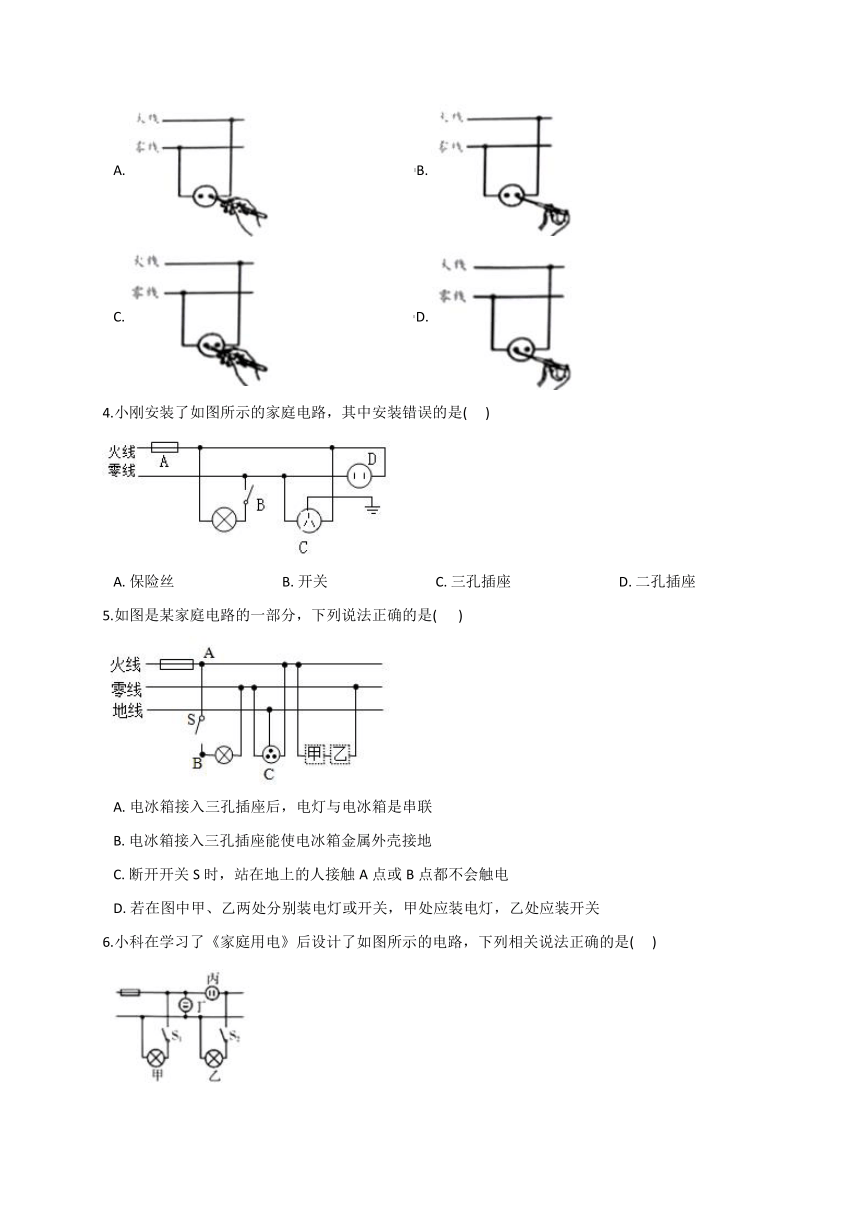

3.下图是用测电笔辨别火线和零线的示意图，其中操作正确且氖管发光的是火线（ ???）
A.??????????????????????????????????????????B.?
C.??????????????????????????????????????????D.?
4.小刚安装了如图所示的家庭电路，其中安装错误的是(??? )
A.?保险丝???????????????????????????????B.?开关???????????????????????????????C.?三孔插座???????????????????????????????D.?二孔插座
5.如图是某家庭电路的一部分，下列说法正确的是(???? )
A.?电冰箱接入三孔插座后，电灯与电冰箱是串联
B.?电冰箱接入三孔插座能使电冰箱金属外壳接地
C.?断开开关S时，站在地上的人接触A点或B点都不会触电
D.?若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关

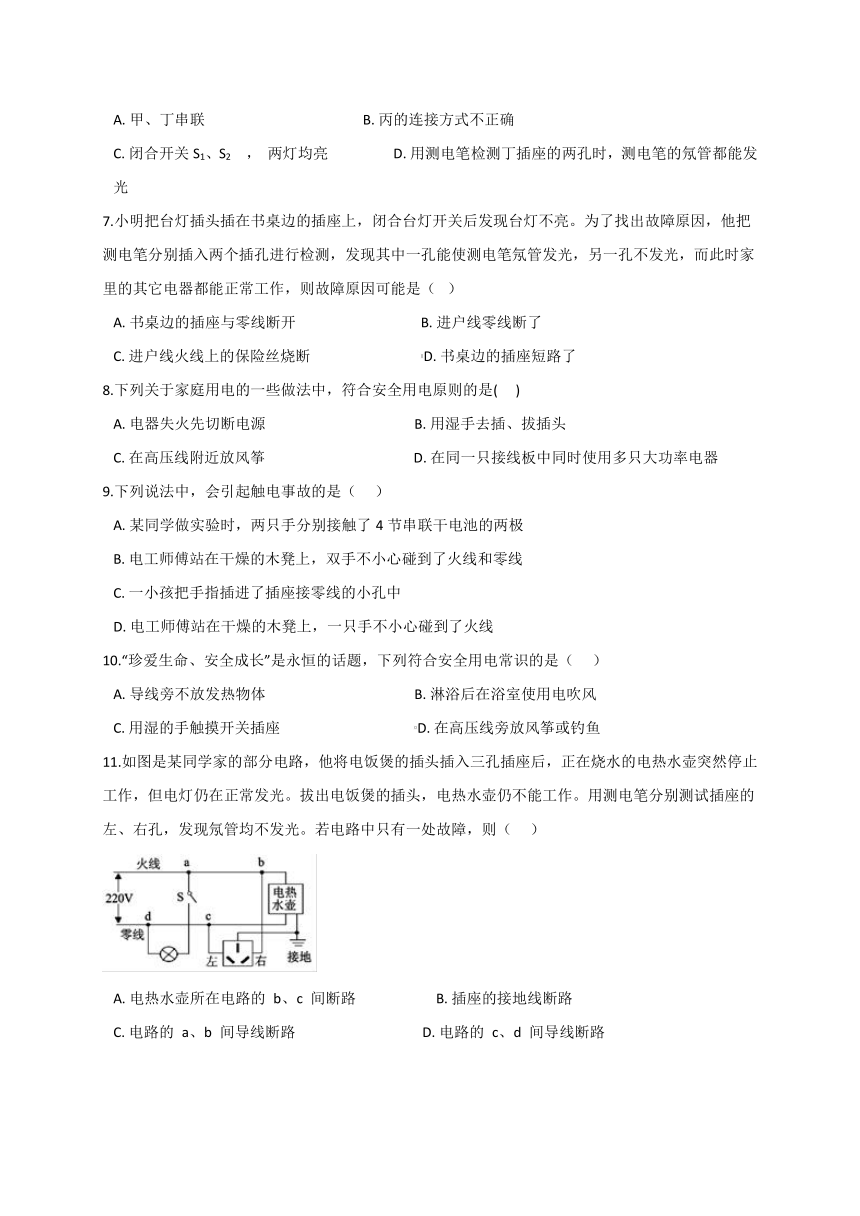

6.小科在学习了《家庭用电》后设计了如图所示的电路，下列相关说法正确的是(??? )

A.?甲、丁串联??????????????????????????????????????????????B.?丙的连接方式不正确
C.?闭合开关S1、S2 ， 两灯均亮???????????????????D.?用测电笔检测丁插座的两孔时，测电笔的氖管都能发光
7.小明把台灯插头插在书桌边的插座上，闭合台灯开关后发现台灯不亮。为了找出故障原因，他把测电笔分别插入两个插孔进行检测，发现其中一孔能使测电笔氖管发光，另一孔不发光，而此时家里的其它电器都能正常工作，则故障原因可能是（? ）
A.?书桌边的插座与零线断开????????????????????????????????????B.?进户线零线断了
C.?进户线火线上的保险丝烧断????????????????????????????????D.?书桌边的插座短路了
8.下列关于家庭用电的一些做法中，符合安全用电原则的是(??? )
A.?电器失火先切断电源???????????????????????????????????????????B.?用湿手去插、拔插头
C.?在高压线附近放风筝???????????????????????????????????????????D.?在同一只接线板中同时使用多只大功率电器
9.下列说法中，会引起触电事故的是（??? ）
A.?某同学做实验时，两只手分别接触了4节串联干电池的两极
B.?电工师傅站在干燥的木凳上，双手不小心碰到了火线和零线
C.?一小孩把手指插进了插座接零线的小孔中
D.?电工师傅站在干燥的木凳上，一只手不小心碰到了火线
10.“珍爱生命、安全成长”是永恒的话题，下列符合安全用电常识的是（ ???）
A.?导线旁不放发热物体???????????????????????????????????????????B.?淋浴后在浴室使用电吹风
C.?用湿的手触摸开关插座???????????????????????????????????????D.?在高压线旁放风筝或钓鱼
11.如图是某同学家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍在正常发光。拔出电饭煲的插头，电热水壶仍不能工作。用测电笔分别测试插座的左、右孔，发现氖管均不发光。若电路中只有一处故障，则（??? ）
A.?电热水壶所在电路的 b、c 间断路???????????????????????B.?插座的接地线断路
C.?电路的 a、b 间导线断路?????????????????????????????????????D.?电路的 c、d 间导线断路

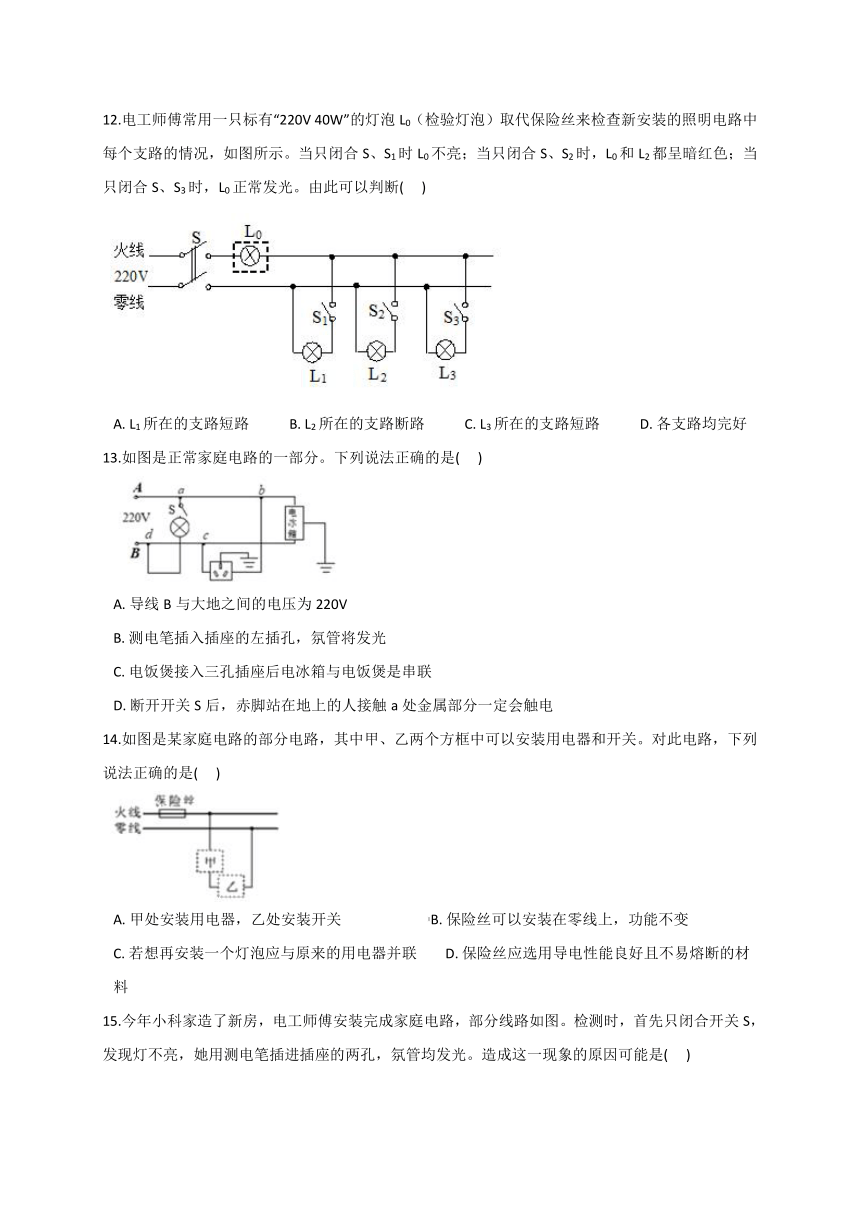

12.电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光。由此可以判断( ???)

A.?L1所在的支路短路???????????B.?L2所在的支路断路???????????C.?L3所在的支路短路???????????D.?各支路均完好
13.如图是正常家庭电路的一部分。下列说法正确的是(??? )

A.?导线B与大地之间的电压为220V
B.?测电笔插入插座的左插孔，氛管将发光
C.?电饭煲接入三孔插座后电冰箱与电饭煲是串联
D.?断开开关S后，赤脚站在地上的人接触a处金属部分一定会触电
14.如图是某家庭电路的部分电路，其中甲、乙两个方框中可以安装用电器和开关。对此电路，下列说法正确的是(??? )

A.?甲处安装用电器，乙处安装开关?????????????????????????B.?保险丝可以安装在零线上，功能不变
C.?若想再安装一个灯泡应与原来的用电器并联????????D.?保险丝应选用导电性能良好且不易熔断的材料

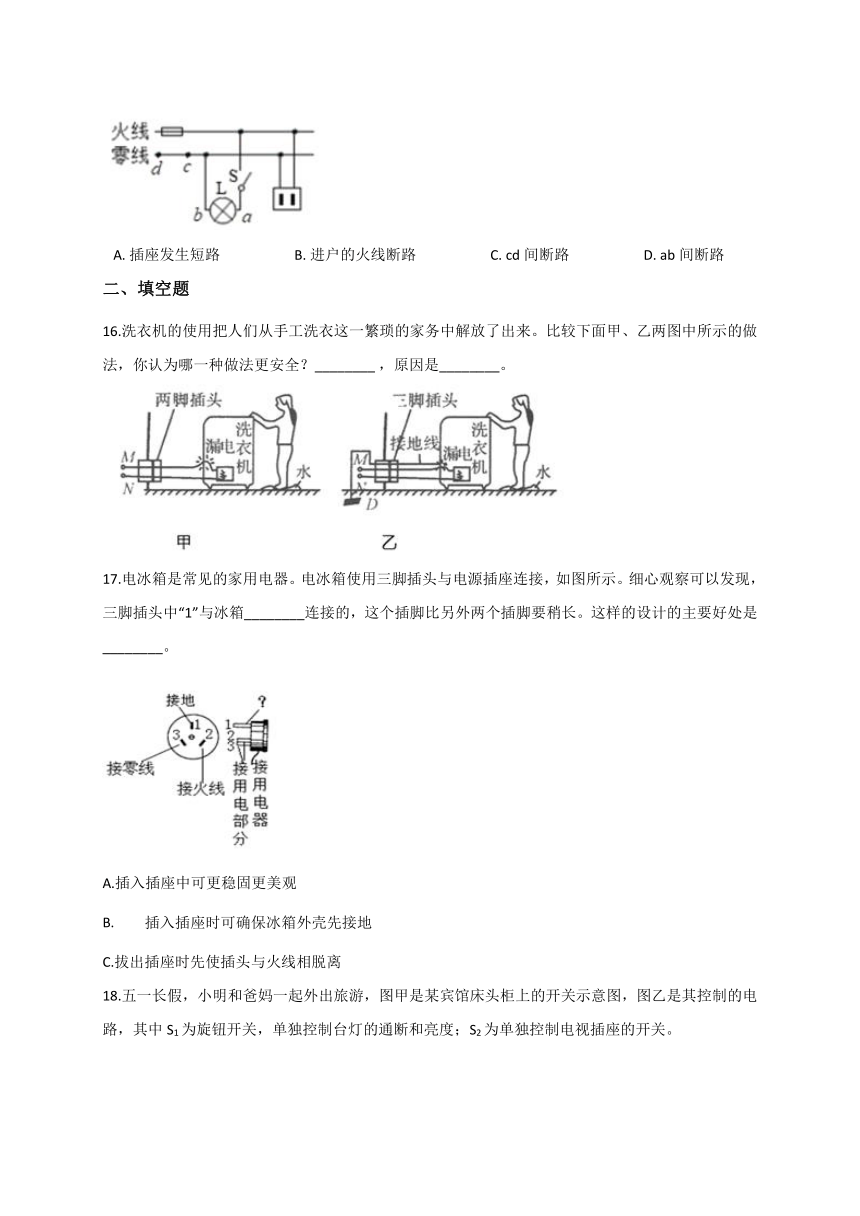

15.今年小科家造了新房，电工师傅安装完成家庭电路，部分线路如图。检测时，首先只闭合开关S，发现灯不亮，她用测电笔插进插座的两孔，氛管均发光。造成这一现象的原因可能是(??? )

A.?插座发生短路?????????????????????B.?进户的火线断路?????????????????????C.?cd间断路?????????????????????D.?ab间断路
二、填空题
16.洗衣机的使用把人们从手工洗衣这一繁琐的家务中解放了出来。比较下面甲、乙两图中所示的做法，你认为哪一种做法更安全？________?，原因是________。
17.电冰箱是常见的家用电器。电冰箱使用三脚插头与电源插座连接，如图所示。细心观察可以发现，三脚插头中“1”与冰箱________连接的，这个插脚比另外两个插脚要稍长。这样的设计的主要好处是 ________。
A.插入插座中可更稳固更美观
B.插入插座时可确保冰箱外壳先接地
C.拔出插座时先使插头与火线相脱离
18.五一长假，小明和爸妈一起外出旅游，图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关。
19.如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是________，乙产生的原因是________。
三、实验探究题
20.根据安全用电要求，现代家庭中用空气断路器(俗称“空气开关”)来代替闸刀开关和保险丝。建楼房的电路中除了安装防止电流过大的断路器外，还必须安装漏电保护断路器(俗称“漏电保护器”)，它们通常安装在供电箱中。
（1）一般固体受热时，在各个方向上的长度都会膨大，在冷却时都会缩小。物体在某一方向上长度的膨胀称为线膨胀。下表是科技小组的同学探究影响物体线膨胀因素的实验记录，请根据实验记录回答：
实验序号
材料
升高的温度(℃)
原长(m)
伸长量(mm)
1
黄铜
10
1.00000
0.19
2
黄铜
10
2.00000
0.38
3
康铜
10
1.00000
0.15
4
康铜
30
1.00000
0.65
5
铝
10
2.00000
0.46
6
铝
30
1.00000
0.69
①从实验记录可以看出物体的伸长量与________有关。
②如图所示的电热设备中有一个由黄铜片与康铜片双金属合在一起的温控开关，温度升高时，双金属片向上弯曲，使电路断开。请你参考上面的实验记录确定双金属片与固定触点接触的一边所用的材料是________(填“黄铜”或者“康铜”)。

（2）家用漏电保护断路器如图甲所示，它们是在用电器发生漏电故障或人因操作失误而触电时实施保护的设备，正常情况下，住户家中没有电流流向地面，即图乙中I3为零，进户线中流入的电流I和流出的电流I2相等。如果电路中某处发生漏电(漏电是指电流从墙体、人体、接地线或其他路径流向地面)，即图丙中的I3不为零，就会造成I和I2不相等，当I和I2的差异达到一定值，漏电保护断路器便会迅速自动切断电路。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护断路器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换；

①漏电保护断路器实质上就是一个________(选填“电源”“用电器”或“开关”)。
②站在地面上的人体不小心接触了火线，如图丙所示，该人体的电阻为2000Ω，人与地面、电线等的接触电阻为2400Ω，电路中安装了规格为如图丁所示的漏电保护断路器，试分析说明该漏电保护断路器能否及时断开电路________。
21.?????????????????????????????
（1）如图，小东发现开关闭合后，灯L不亮。他利用所学的知识，将电路中的其他支路断开，然后断开断路器，将一盏正常的小灯泡接在断路器两端作为检验灯（如乙图），发现两盖灯均不亮，则该电路的故障是________。具体哪个位置出问题了呢？小东找来测电笔，用测电笔测试A、B、C、D四处时，发现只有B处氛管不发光，其他三处氛管发光，则故障具体情况为________。
（2）检修正常后，闭合开关，电灯发光，此时拿测电笔测试C点，测电笔使用方法正确，该人体电阻约为3600欧，测电笔的氖管________发光；此时通过该人体的电流是________安。
（3）图甲中，小东想加装一个插座，他将电灯的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将录音机的插头插入插座，此时录音机________电流通过，________正常工作。
22.???????? ???????

（1）如图，小金发现开关闭合后，灯L不亮。小明手头没有测电笔，他利用所学的知识，将电路中的其他支路断开，然后断开断路器，将一盏正常的小灯泡接在断路器两端作为检验灯（如乙图），发现两盏灯均不亮，则该电路的故障是________。具体哪个位置出问题了呢？小明又找来测电笔，用测电笔测试 A、B、C、D 四处时，发现只有 B 处氖管不发光，其他三处氖管发光，则故障具体情况为________。
（2）检修正常后，闭合开关，电灯发光，此时拿测电笔测试 C 点，测电笔使用方法正确，该人体电阻约为 3600 欧，测电笔的氖管________（填“会”或“不会” ）发光；此时通过该人体的电流是________安。
（3）图甲中，小金想加装一个插座，他将电灯的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将录音机的插头插入插座，此时录音机________电流通过(填“有”或“没有”)，________正常工作(填“能”或“不能”)。
答案解析部分
一、单选题
1. D
2. C
3. B
4. B
5. B
6. B
7. A
8. A
9. B
10. A
11. C
12. C
13. D
14. C
15. C
二、填空题
16. 乙；有接地线，更安全
17. 金属外壳；BC
18.
19. 电路负荷过大；电源被短路
三、实验探究题
20. （1）料、原长、升高的温度；黄铜
（2）开关；I= UR=220V(2000Ω+2400Ω) =50mA，50mA>30mA，能及时断开电路。
21. （1）断路；BC间断路
（2）不会；0
（3）有；不能
22. （1）断路；BC间断路
（2）不会；0
（3）有；不能
