1.6家庭用电 同步练习（含解析）

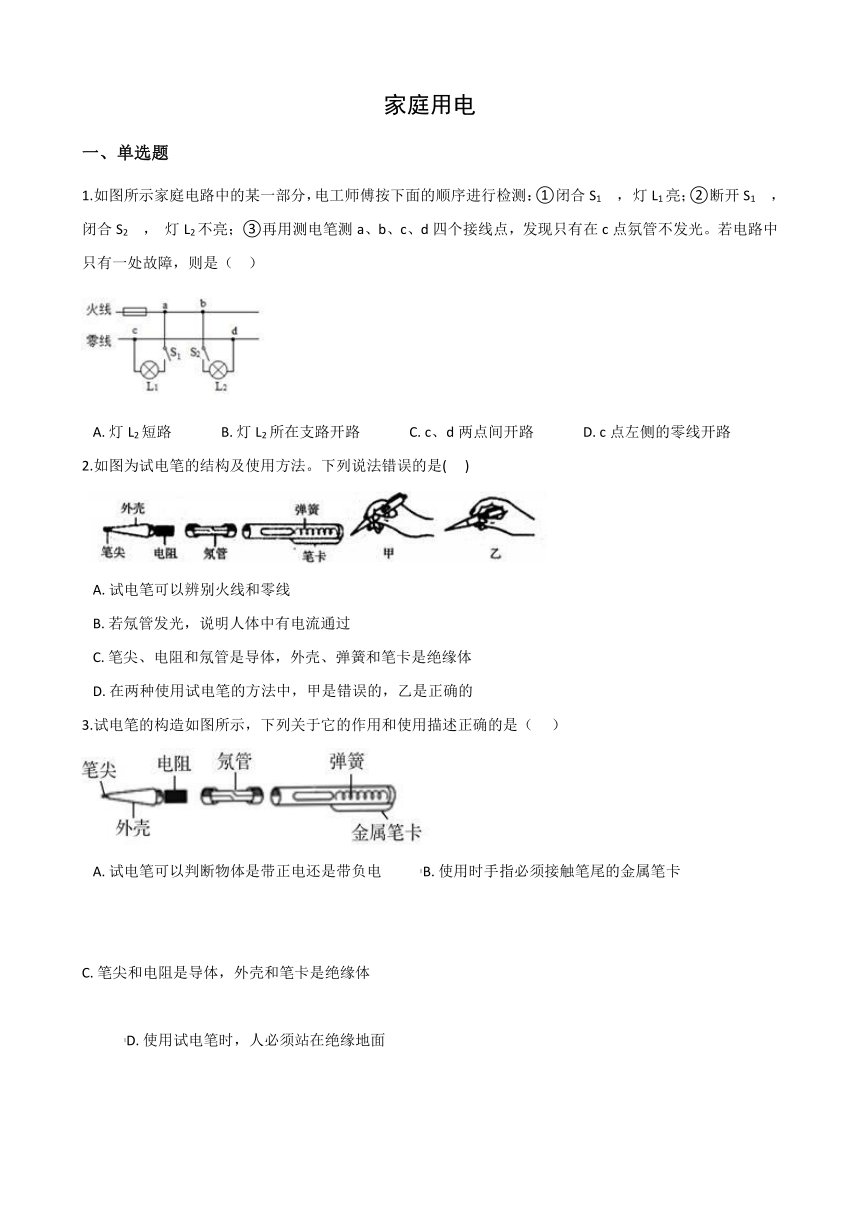

家庭用电
一、单选题
1.如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1 ， 灯L1亮；②断开S1 ， 闭合S2 ， 灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光。若电路中只有一处故障，则是（ ??）
A.?灯L2短路??????????????B.?灯L2所在支路开路??????????????C.?c、d两点间开路??????????????D.?c点左侧的零线开路
2.如图为试电笔的结构及使用方法。下列说法错误的是( ???)

A.?试电笔可以辨别火线和零线
B.?若氖管发光，说明人体中有电流通过
C.?笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D.?在两种使用试电笔的方法中，甲是错误的，乙是正确的
3.试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（??? ）
A.?试电笔可以判断物体是带正电还是带负电???????????B.?使用时手指必须接触笔尾的金属笔卡
?
?
C.?笔尖和电阻是导体，外壳和笔卡是绝缘体
?
????????????D.?使用试电笔时，人必须站在绝缘地面

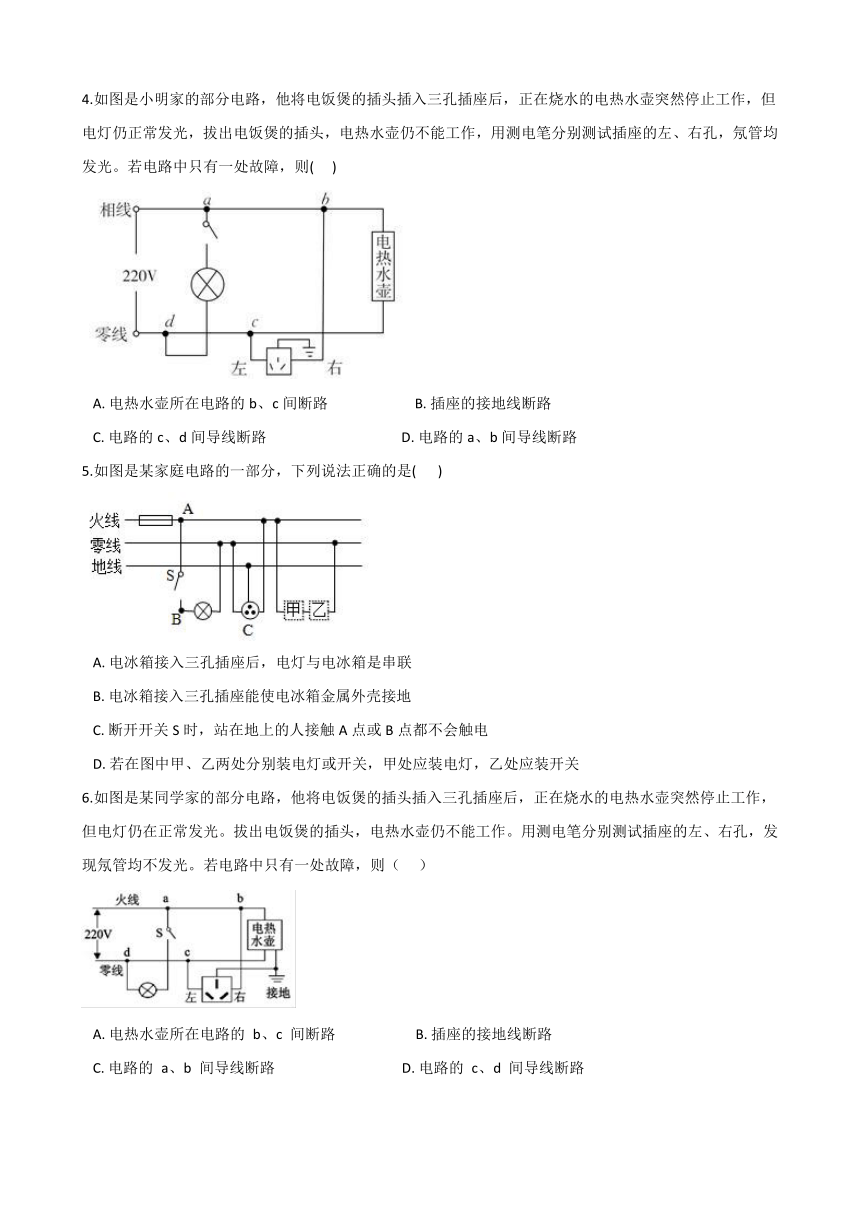

4.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用测电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则(??? )

A.?电热水壶所在电路的b、c间断路?????????????????????????B.?插座的接地线断路
C.?电路的c、d间导线断路???????????????????????????????????????D.?电路的a、b间导线断路
5.如图是某家庭电路的一部分，下列说法正确的是(???? )
A.?电冰箱接入三孔插座后，电灯与电冰箱是串联
B.?电冰箱接入三孔插座能使电冰箱金属外壳接地
C.?断开开关S时，站在地上的人接触A点或B点都不会触电
D.?若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关
6.如图是某同学家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍在正常发光。拔出电饭煲的插头，电热水壶仍不能工作。用测电笔分别测试插座的左、右孔，发现氖管均不发光。若电路中只有一处故障，则（??? ）
A.?电热水壶所在电路的 b、c 间断路???????????????????????B.?插座的接地线断路
C.?电路的 a、b 间导线断路?????????????????????????????????????D.?电路的 c、d 间导线断路

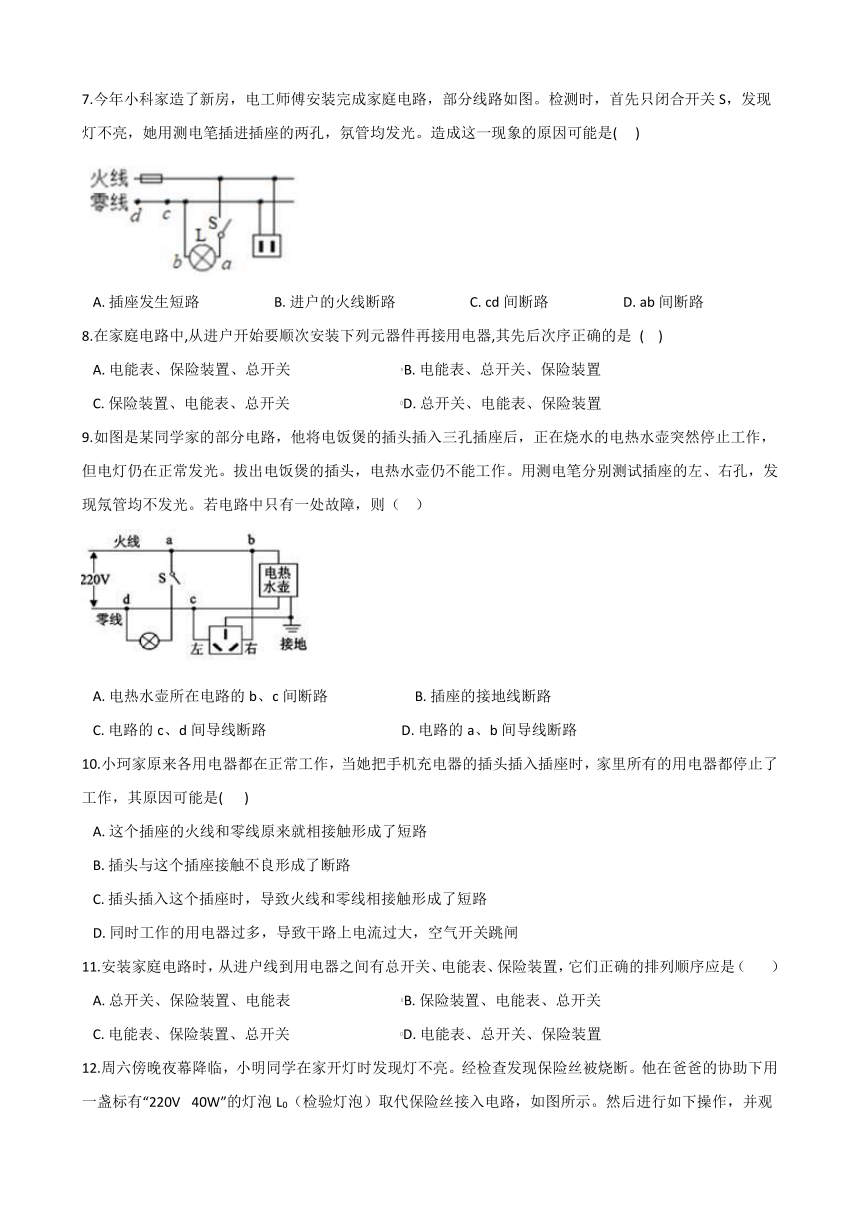

7.今年小科家造了新房，电工师傅安装完成家庭电路，部分线路如图。检测时，首先只闭合开关S，发现灯不亮，她用测电笔插进插座的两孔，氛管均发光。造成这一现象的原因可能是(??? )

A.?插座发生短路?????????????????????B.?进户的火线断路?????????????????????C.?cd间断路?????????????????????D.?ab间断路
8.在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是 (?? )
A.?电能表、保险装置、总开关????????????????????????????????B.?电能表、总开关、保险装置
C.?保险装置、电能表、总开关????????????????????????????????D.?总开关、电能表、保险装置
9.如图是某同学家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍在正常发光。拔出电饭煲的插头，电热水壶仍不能工作。用测电笔分别测试插座的左、右孔，发现氖管均不发光。若电路中只有一处故障，则（ ??）
A.?电热水壶所在电路的b、c间断路?????????????????????????B.?插座的接地线断路
C.?电路的c、d间导线断路???????????????????????????????????????D.?电路的a、b间导线断路
10.小珂家原来各用电器都在正常工作，当她把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是(? ???)
A.?这个插座的火线和零线原来就相接触形成了短路
B.?插头与这个插座接触不良形成了断路
C.?插头插入这个插座时，导致火线和零线相接触形成了短路
D.?同时工作的用电器过多，导致干路上电流过大，空气开关跳闸
11.安装家庭电路时，从进户线到用电器之间有总开关、电能表、保险装置，它们正确的排列顺序应是（????? ）
A.?总开关、保险装置、电能表????????????????????????????????B.?保险装置、电能表、总开关
C.?电能表、保险装置、总开关????????????????????????????????D.?电能表、总开关、保险装置

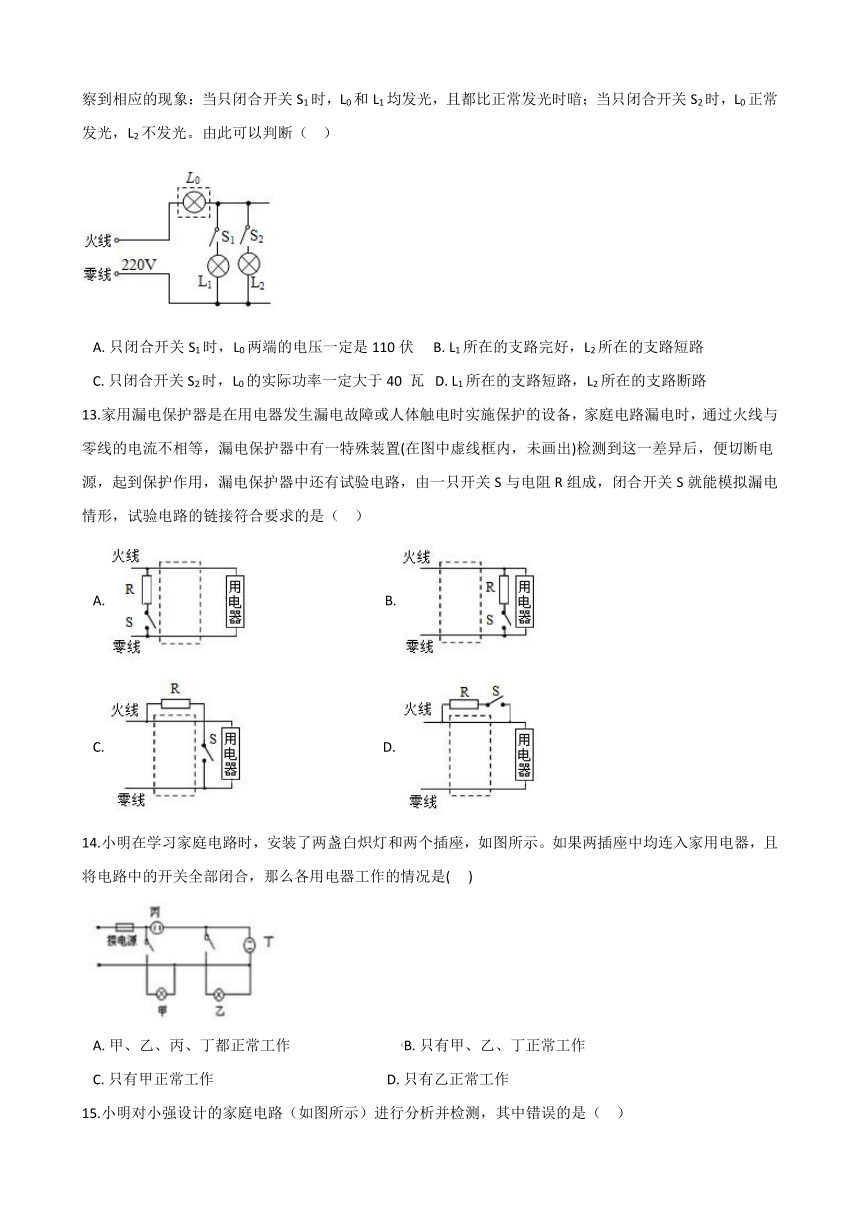

12.周六傍晚夜幕降临，小明同学在家开灯时发现灯不亮。经检查发现保险丝被烧断。他在爸爸的协助下用一盏标有“220V? 40W”的灯泡L0（检验灯泡）取代保险丝接入电路，如图所示。然后进行如下操作，并观察到相应的现象：当只闭合开关S1时，L0和L1均发光，且都比正常发光时暗；当只闭合开关S2时，L0正常发光，L2不发光。由此可以判断（?? ）
A.?只闭合开关S1时，L0两端的电压一定是110伏?????B.?L1所在的支路完好，L2所在的支路短路
C.?只闭合开关S2时，L0的实际功率一定大于40 瓦???D.?L1所在的支路短路，L2所在的支路断路
13.家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的链接符合要求的是（?? ）
A.????????????????????????????????????????B.?
C.???????????????????????????????????????D.?
14.小明在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示。如果两插座中均连入家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是(??? )

A.?甲、乙、丙、丁都正常工作????????????????????????????????B.?只有甲、乙、丁正常工作
C.?只有甲正常工作??????????????????????????????????????????????????D.?只有乙正常工作

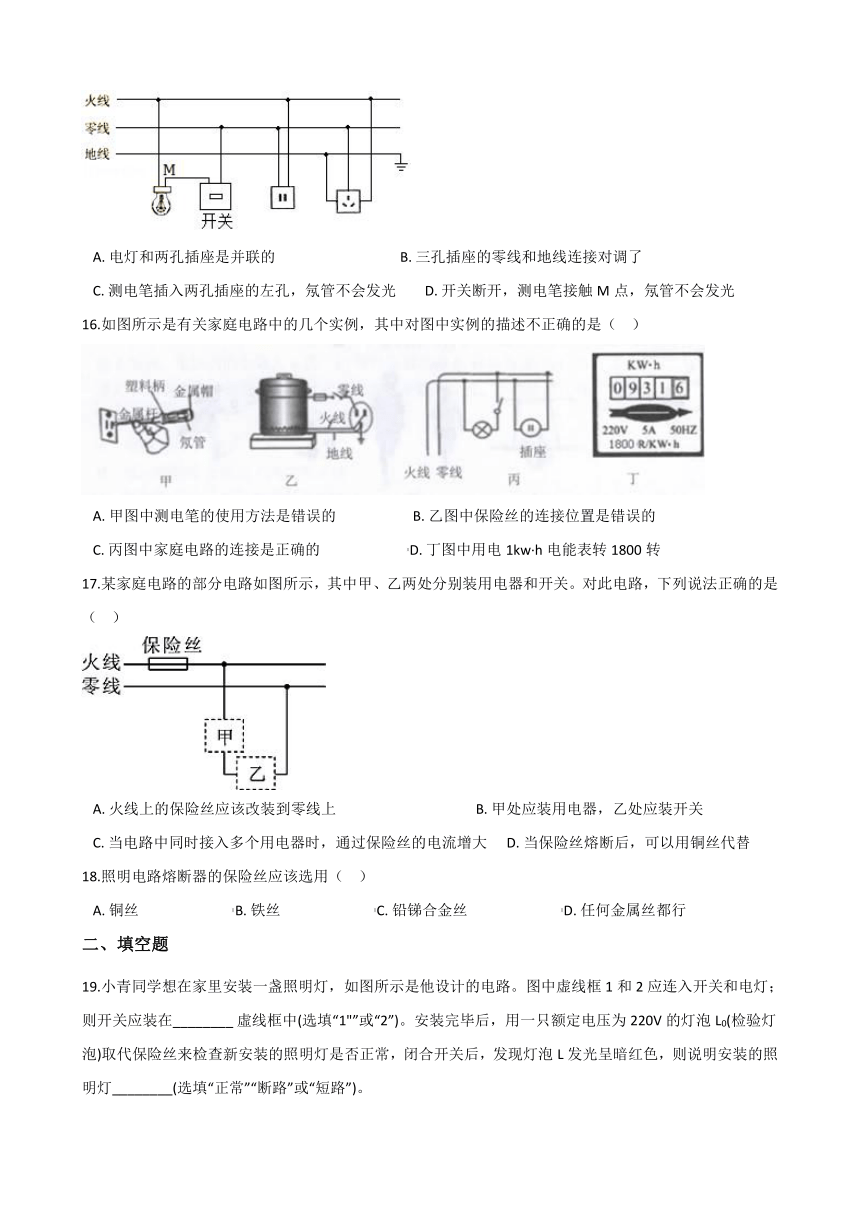

15.小明对小强设计的家庭电路（如图所示）进行分析并检测，其中错误的是（?? ）
A.?电灯和两孔插座是并联的????????????????????????????????????B.?三孔插座的零线和地线连接对调了?
C.?测电笔插入两孔插座的左孔，氖管不会发光????????D.?开关断开，测电笔接触M点，氖管不会发光
16.如图所示是有关家庭电路中的几个实例，其中对图中实例的描述不正确的是（?? ）
A.?甲图中测电笔的使用方法是错误的??????????????????????B.?乙图中保险丝的连接位置是错误的
C.?丙图中家庭电路的连接是正确的?????????????????????????D.?丁图中用电1kw·h电能表转1800转
17.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是（?? ）
A.?火线上的保险丝应该改装到零线上????????????????????????????????????????B.?甲处应装用电器，乙处应装开关
C.?当电路中同时接入多个用电器时，通过保险丝的电流增大?????D.?当保险丝熔断后，可以用铜丝代替
18.照明电路熔断器的保险丝应该选用（?? ）
A.?铜丝???????????????????????????B.?铁丝???????????????????????????C.?铅锑合金丝???????????????????????????D.?任何金属丝都行
二、填空题
19.小青同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯；则开关应装在________?虛线框中(选填“1"”或“2”)。安装完毕后，用一只额定电压为220V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明灯是否正常，闭合开关后，发现灯泡L发光呈暗红色，则说明安装的照明灯________(选填“正常”“断路”或“短路”)。

三、解答题
20.家庭电路安装各个电路元件时，不但要考虑各元件能否正常工作，更要考虑使用的安全性。请用笔画线代替导线将下图中开关和电灯、三孔插座接入电路，使其符合安全用电的要求。

四、实验探究题
21.根据安全用电要求，现代家庭中用空气断路器（俗称“空气开关”）来代替闸刀开关和保险丝。建楼房的电路中除了安装防止电流过大的断路器外，还必须安装漏电保护断路器（俗称“漏电保护器”），它们通常安装在供电箱中。
（1）空气断路器如图所示，若要在厨房电路安装一个断路器，则应将断路器安装在这一电路的________（填“火”或“零”）线上；

（2）一般固体受热时，在各个方向上的长度都会膨大，在冷却时都会缩小。物体在某一方向上长度的膨胀称为线膨胀。下表是科技小组的同学探究影响物体线膨胀因素的实验记录，请根据实验记录回答：
实验序号
材料
升高的温度（℃）
原长（m）
伸长量（mm）
1
黄铜
10
1.00000
0.19
2
黄铜
10
2.00000
0.38
3
康铜
10
1.00000
0.15
4
康铜
30
1.00000
0.65
5
铝
10
2.00000
0.46
6
铝
30
1.00000
0.69
①从 3、4 两组实验记录可以看出物体的伸长量还与 ________有关；
②如图所示的电热设备中有一个由黄铜片与康铜片双金属合在一起的温控开关，温度升高时，双金属片向上弯曲，使电路断开。请你参考上面的实验记录确定双金属片与固定触点接触的一边所用的材料是________（填“黄铜”或者“康铜”）；
（3）家用漏电保护断路器如图甲所示，它们是在用电器发生漏电故障或人因操作失误而触电时实施保护的设备，正常情况下，住户家中没有电流流向地面，即图乙中 I3 为零，进户线中流入的电流 I1 和流出的电流 I2 相等。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成 I1 和 I2 不相等，当 I1 和 I2 的差异达到一定值，漏电保护断路器便会迅速自动切断电路。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护断路器上设置了试验按钮， 需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换；

①漏电保护断路器实质上就是一个________（选填“电源”、“用电器”或“开关”）；
②如果电路中发生漏电，漏电电流为 I3 ， 则 I1、I2、I3 大小关系的表达式为________；
③站在地面上的人体不小心接触了火线，如图丙所示，该人体的电阻为 3000Ω，人与地面、电线等的接触电阻为 2500Ω，电路中安装了规格为如图丁所示的漏电保护断路器， 试通过计算说明该漏电保护断路器能否及时断开电路________。
答案解析部分
一、单选题
1. C
分析：对各个选项种故障进行分析，推测可能出现的现象，哪个与题目描述一致，哪个就是正确选项。
解答：A .灯L2短路时，它不发光，由于两个灯泡为并联，因此灯泡L1也被短路，即L1不发光，与描述不符，故A错误；? ? ? ? ??
B .灯L2所在支路开路，那么d点就与火线断开，测电笔接触d点时不会发光，故B错误；
C .c、d两点间开路，灯泡L2只与火线相连，而与零线断开，因此它不发光。d点通过灯泡L2与火线相连，? ?因此测电笔接触d点也会发光，而灯泡L1不受影响，故C正确；?
D .c点左侧的零线开路，即进户线的零线开路，那么灯泡L1也不会发光，故D错误。
故选C。
2. C
分析：根据试电笔的结构和工作原理分析判断。
解答：A.试电笔接触火线时氖管发光，接触零线时氖管不发光，故A正确不合题意；
B.若氖管发光，说明试电笔与人体和大地构成通路，即人体中有电流经过，故B正确不合题意；
C.笔尖、电阻、弹簧和氖管是导体，外壳和笔卡是绝缘体，故C错误符合题意；?
D.使用试电笔时，尾部的金属体必须与人体接触，因此乙正确，故D正确不合题意。
故选C。
3. B
分析：根据试电笔的结构和用途，使用方法分析判断。
解答：A.试电笔只能判断物体是否带电，不能判断物体带正电还是负电，故A错误；
B.使用时手指必须接触笔尾的金属笔卡，这样才能构成通路，让氖管具备发光的条件，故B正确；?
C.笔尖、电阻、氖管、弹簧和笔卡是导体，外壳是绝缘体，故C错误；?
D.使用试电笔时，电流经过试电笔、人体流入大地。如果人站在绝缘地面上，那么就不会形成电流，氖管就不会发光，故D错误。
故选B。
4. C
分析：测电笔接触火线或与火线联通的部分时，氖管发光；接触零线或与零线联通的部分时，氖管不发光，据此分析即可。
解答：A.如果电热水壶所在电路的b、c间断路，那么不会对三孔插座产生影响，即三孔插座的左孔与零线相连，测电笔不应该发光，故A错误；?
B.如果插座的接地线断路，那么不会对热水器所在的部分产生影响，即热水器应该正常工作才对，故B错误；?
C.如果电路的c、d间导线断路，那么三孔插座和电热水器的零线全部断开。电热水器由于只与火线联通，而不能与零线联通，因此没有电流，不会工作。三孔插座的左孔通过电热水壶与火线联通，所以测电笔接触此孔时会发光，故C正确；?
D.电路的a、b间导线断路，那么电热水器和三孔插座的火线部分全部断开，测电笔接触三孔插座的孔时任何一个都不会发光，故D错误。
故选C。
5. B
分析：（1）在家庭电路中，所有的用电器都是并联；
（2）三孔插座对应三脚插头，中间的孔与大地相连，因此可将用电器的外壳与大地相连，防止触电；
（3）触电的条件：①接触火线；②形成通路；
（4）在家庭电路中，开关应该接在火线和用电器之间。
解答：A.电冰箱接入三孔插座后，电灯与电冰箱是并联，故A错误；
B.电冰箱接入三孔插座能使电冰箱金属外壳接地，故B正确；
C.断开开关S时，站在地上的人接触A点时与火线接通，站在大地上构成通路，因此人会触电，故C错误；
D.若在图中甲、乙两处分别装电灯或开关，因为开关接在火线和灯泡之间，所以甲处应装开关，乙处应装灯泡，故D错误。
故选B。
6. C
分析：根据每个选项中的故障，分析可能出现的现象，哪个与题干描述一致，哪个就是正确选项。
解答：A.如果电热水壶所在电路的 b、c 间断路，那么电水壶肯定不能工作，但是对三角插座没有影响，测电笔接触它的插孔时氖管应该发光，故A不合题意；
B.插座的接地线断路，只是会影响用电器的使用安全，但是对电路本身没有影响，所有的用电器都能正常工作，故B不合题意；
C.a、b之间的火线部分，是三孔插座和电热水壶两个支路构成的小干路。如果电路的 a、b 间导线断路，那么三孔插座和电热水壶都会与火线断开，那么水壶不工作，测电笔测试插孔时不发光，故C符合题意；
D.c、d之间是三孔插座和电热水壶两个支路构成的零线小干路，如果电路的 c、d 间导线断路，那么电水壶不能工作，但是测电笔接触插孔时能够发光，故D不合题意。
故选C。
7. C
分析：正常情况下，插座的左孔与零线相接，测电笔接触左孔应该不发光，接触右孔才会发光；分析各个选项中的故障对应的现象，哪个与题目描述相同，那么它就是正确选项。
解答：A.如果插座发生短路，那么保险丝就会熔断，插座与火线断开，测电笔不会发光，故A不合题意；
B.如果进户的火线断路，那么插座的两个插孔都没有与火线连通，因此测电笔不会发光，故B不合题意；
C.如果cd间断路，那么灯泡虽然与火线连通，但是与零线断开，无法形成通路，自然不会发光。插座的右孔与火线连通，测电笔发光正常。而插座的左孔通过零线、灯泡与火线连通，因此测电笔也会发光，只是暗一些，故C符合题意；
D.如果ab间断路，那么插座的左孔与零线正常连接，测电笔不会发光，故D不合题意。
故选C。
8. B
分析：在家庭电路中，电能表测量整个电路的总电能，不能随便就能切断电源，因此它应该在进户线的第一位；由于保险装置经常会损坏需要更换，为了操作安全，操作时必须切断电源，因此总开关应该在它的前面，据此分析判断即可。
解答： 在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的：电能表、总开关、保险装置，故B正确，而A、C、D错误。
故选B。
9. D
分析：将各个选项中的故障放在电路中，推测可能出现的现象，哪个与题目描述相同，哪个就是正确选项。
解答：A.如果电热水壶所在电路的b、c间断路，电水壶停止工作，但不会影响插座所在的电路，即电饭煲应该正常工作，故A不会题意；
B.如果插座的接地线断路，对电源线没有影响，因此测电笔接触插座的右孔时应该发光，故B不会题意；
C.如果电路的c、d间导线断路，电水壶和电饭煲都不能正常工作，但测电笔接触插座的右孔时应该发光，故C不合题意；
D.如果电路的a、b间导线断路，那么插座和电热水壶的火线全部断开，因此电饭煲和电水壶都不能工作，且插座的右孔不能使测电笔发光，故D符合题意。
故选D。
10. C
分析：家里的所有用电器都停止了工作，应该是保险丝熔断了，原因可能是：发生短路或插入用电器的总功率过大，据此判断即可。
解答：A.如果这个插座的火线和零线原来就相接触形成了短路，那么不会等到插入充电器时才熔断保险丝，故A不合题意；?
B.如果插头与这个插座接触不良形成了断路， 那么应该只有这个充电器不能工作，其它用电器应该能正常工作，故B不合题意；
C.插头插入这个插座时，导致火线和零线相接触形成了短路，造成电流太大，熔断保险丝切断电路，导致所有用电器停止工作，故C符合题意；?
D.手机充电器的功率很小，不可能是同时工作的用电器过多，导致干路上电流过大，空气开关跳闸，故D不合题意。
故选C。
11. D
分析：电能表测量整个家庭消耗电能的多少，一定安装在家庭电路的最前面；总开关控制整个电路，要安装的电能表的后面；保险装置是为了防止电路中电流过大损坏用电器，应该将保险装置安装在总开关的后面，用电器的前面。
解答：电能表测量整个家庭消耗电能的多少，一定安装在最前面；总开关控制整个电路，要安装的电能表的后面，电路中电流过大会熔断保险丝，为了防止电路中电流过大损坏用电器，应该将保险装置安装在总开关的后面，用电器的前面，D符合题意。
故答案为：D。

?
12. B
分析：（1）在串联电路中，总电压等于各处电压之和；
（2）当灯泡正常发光时，它的电压等于额定电压，功率等于额定功率；
（3）实际电压越大，实际功率越大。
解答： 当只闭合开关S1时，L0和L1均发光且它们串联，这时它们的实际电压都小于额定电压，功率都小于额定功率，所以比正常发光时暗； 只闭合开关S2时，L0与L2还是串联，既然L0正常发光，说明它两端的电压等于电源电源，只能是L2发生短路。
A.
只闭合开关S1时，?如果L0和L1完全相同，那么 L0两端的电压是110伏?，否则就不是110V，故A错误；
B.L1所在的支路完好，L2所在的支路短路，故B正确；
C. 只闭合开关S2时， L0正常发光，它的实际功率肯定等于40W，故C错误；
D.根据上面的分析，故D错误。
故选B。
13. C
分析：在并联电路中，干路电流等于各支路电流之和；分析这个特殊装置在火线和零线中的位置，比较闭合开关后两个位置的电流是否相同即可。
解答：A.特殊装置接在用电器的支路上，无论是否闭合开关，检测到的火线电流和零线电流都相等，故A错误；
B.特殊装置接在干路部分，开关闭合前后，火线和零线电流都相等，故B错误；
C.闭合开关时，通过虚线框内火线的电流小于通过该装置零线的电流,可以模拟漏电情形，故C正确;
D.闭合开关时，虚线框内火线电流仍然等于零线电流，因为导线将电阻R短路，所以闭合开关不影响电路，故D错误。
故选C。
14. C
分析：在家庭电路中，用电器的电压都是220V，根据串并联的电压规律分析各个灯泡两端的电压大小即可。
解答：当在两个插座中都接入灯泡时，甲单独接在火线和零线之间，它两端的电压是220V，因此它能正常工作；而灯泡乙和丁并联，然后再与丙串联在220V的电路上，根据串联电路的电压规律可知，三个灯泡的电压都小于220V，因此它们都不能正常工作，故C正确，而A、B、D错误。
故选C。
15. D
分析：（1）在家庭电路中，插座相当于用电器，因此它们都是并联在电路中的；
（2）三孔插座的接线方法：左零右火，中接地；
（3）测电笔接触火线或与火线连通的部分才会发光。
解答：A.插座相当于用电器，因此与灯泡是并联，故A正确不合题意；
B.三孔插座的零线应该接在左侧，地线接在中间，故B正确不合题意；
C.两孔插座的左边是零线，右边是火线，因此测电笔接触左侧插孔不会发光，故C正确不合题意；
D.开关断开后，由于M点通过灯泡与火线相连，因此也会发光，故D错误符合题意。
故选D。
16. C
分析：（1）使用测电笔时，测电笔尾部的金属体一定要与人体接触，否则不能发光；
（2）如果只有一根保险丝，那么它必须接在火线上，这样更安全；
（3）开关要接在灯泡和火线之间，插座的接线要求“左零右火”；
（4）电能表上标有的nr/kW · h表示消耗1kW · h电能电能表转n转。
解答：A.测电笔尾部的金属体没有与人体接触，故A正确不合题意；
B.乙图中的保险丝接在火线上，故B正确不合题意；
C.丙图中灯泡上的开关接在零线上，故C错误符合题意；
D.丁图中用电1kW · ???????h电能表转1800转，故D正确不合题意。
???????故选C。
17. C
分析：家庭电路中，为了安全，保险丝和开关都要接在火线上，开关的后面串联用电器。家庭电路中，各用电器之间是并联的，同时使用的用电器越多，干路中的电流越大，保险丝越容易熔断，但熔断的保险丝不能用铜丝代替，因为铜丝的熔点高、电阻小。
解答：A、为保证用电安全，保险丝应放在火线上，而不是零线上；故A错误；
B、根据安全用电的要求，甲处应安装开关，乙处安装用电器；故B错误；
C、根据P=UI可知，电路中接入的用电器越多，功率越大，由于电路两端的电压不变，所以电路中的电流越大，通过保险丝的电流越大；故C正确；
D、保险丝熔断是因为干路中电流过大，铜丝的熔点高，电阻小，若用铜丝代替保险丝不能起到有效保护电路的作用；故D错误；
故答案为：C。
18. C
分析：保险丝又称电流保险丝，安装在火线上，是由电阻率大、熔点低的铅锑合金制成的，当电路中有过大电流通过时，保险丝发热自动熔断切断电路，从而保护电路的安全。
解答：保险丝是由电阻率大、熔点低的铅锑合金制成的；故A、B、D错误，C正确；
故答案为：C。
二、填空题
19. 2；正常
分析：（1）在家庭电路中，开关应该接在用电器和火线之间；
（2）同一灯泡，它的亮度与两端电压的大小有关；在串联电路中，总电压等于各处电压之和，据此分析即可。
解答：（1）c点与火线相连，而位置2与c直接相连，那么开关应该接在虚线框2内，灯泡接在虚线框1内；
（2）闭合开关后，检验灯泡L0与照明灯串联，根据U总=U0+U可知，此时检验灯两端的电压远远低于额定电压220V，因此会发光较暗，成暗红色，因此安装的照明灯正常。
三、解答题
20.
分析：（1）在家庭电路中，开关要接在用电器和火线之间；
（2）为了安全用电，灯泡尾部接在火线上，零线接在螺旋套上；
（3）三孔插座接线：左零右火中间地。
解答：（1）从火线上接线，与开关右边的线头相连；
（2）将零线与灯泡的螺旋套相连；
（3）零线与插座的左孔相连，火线与插座的右孔相连，地线与中孔相连，如下图所示：

四、实验探究题
21. （1）火
（2）升高的温度；黄铜
（3）开关；I1=I2+I3；I=U/R=220V/(3000Ω+2500Ω)=0.04A=40mA，40mA>30mA，所以能及时断开电路
分析：（1）在家庭电路中，开关要接在用电器和用电器之间；
（2）①实验3和4中哪个因素不同，说明物体的伸长量与它有关；
②比较实验1和3判断黄铜和康铜谁的伸长量大，谁就在固定触点那边；
（3）①根据漏电保护器的作用进行选择即可；
②当漏电时，电路就变成一个并联电路，I1相当于干路电流，I2和I3相当于支路电流，根据并联电路的电流规律判断；
③当发生漏电时，人体和地面之间相当于串联，根据 I=UR计算出总电流，然后与漏电保护器的动作电流进行比较即可。
解答：（1）若要在厨房电路安装一个断路器，则应将断路器安装在这一电路的火线上；
（2）①实验3和4中，材料和原长相同，温度越高，伸长量越大，说明：物体的伸长量还与升高的温度有关；
②比较实验1和3可知，当升高温度和原长相等时，黄铜的伸长量大于康铜，因此双金属片与固定触点接触的那边应该是黄铜；
（3）①当电路中发生漏电时，漏电保护器切断电路保护人不触电，它的作用相当于开关；
②当漏电时，电路就变成一个并联电路，I1相当于干路电流，I2和I3相当于支路电流，根据并联电路干路电流等于支路电流之和可知： I1=I2+I3 ；
③当发生漏电时，人体和地面之间相当于串联，
这时的总电阻为：R=R人+R地=3000Ω+2500Ω=5500Ω；
这时电流为： I=UR=220V5500Ω=0.04A=40mA>30mA；
因此能及时断开电路。
故答案为：（1）火；（2）①升高的温度；②黄铜（3）①开关；②I1=I2+I3 ；③能
