第一章 第6节 家庭用电 一课一练 含解析（中等难度）

中小学教育资源及组卷应用平台

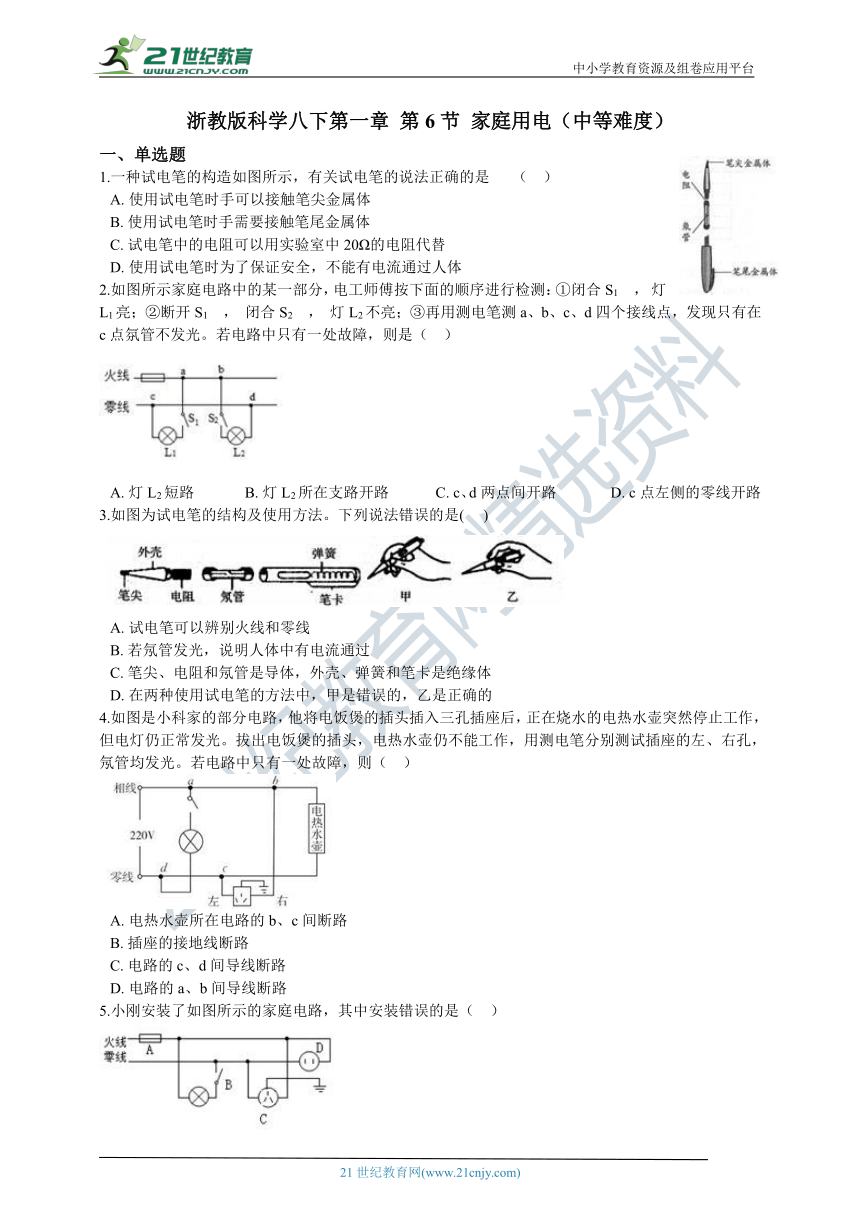

浙教版科学八下第一章 第6节 家庭用电（中等难度）
一、单选题
1.一种试电笔的构造如图所示，有关试电笔的说法正确的是???? （?? ）
A.?使用试电笔时手可以接触笔尖金属体
B.?使用试电笔时手需要接触笔尾金属体
C.?试电笔中的电阻可以用实验室中20Ω的电阻代替
D.?使用试电笔时为了保证安全，不能有电流通过人体
2.如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1 ， 灯L1亮；②断开S1 ， 闭合S2 ， 灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光。若电路中只有一处故障，则是（ ??）
A.?灯L2短路?????????????B.?灯L2所在支路开路????????????C.?c、d两点间开路??????????????D.?c点左侧的零线开路
3.如图为试电笔的结构及使用方法。下列说法错误的是( ???)

A.?试电笔可以辨别火线和零线
B.?若氖管发光，说明人体中有电流通过
C.?笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D.?在两种使用试电笔的方法中，甲是错误的，乙是正确的
4.如图是小科家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光。拔出电饭煲的插头，电热水壶仍不能工作，用测电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（?? ）?

A.?电热水壶所在电路的b、c间断路
B.?插座的接地线断路
C.?电路的c、d间导线断路
D.?电路的a、b间导线断路
5.小刚安装了如图所示的家庭电路，其中安装错误的是（?? ）
A.?保险丝???????????????????????????????B.?开关???????????????????????????????C.?三孔插座???????????????????????????????D.?双孔插座
6.明明晚上做作业，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮，原本发光的右侧电灯熄灭，但左侧灯泡仍正常工作（如图所示）。将台灯插头从插座上拔下后，他用试电笔分别插入插座两孔中，结果发现试电笔的氖管都发光，则故障原因（?? ）

A.?可能是进户线的火线上出现了断路
B.?可能是进户线的零线出现了断路
C.?一定是a、b两点间的导线出现了断路
D.?一定de之间的零线出现了断路
7.试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（??? ）
A.?试电笔可以判断物体是带正电还是带负电???????????B.?使用时手指必须接触笔尾的金属笔卡
? C.?笔尖和电阻是导体，外壳和笔卡是绝缘体 D.?使用试电笔时，人必须站在绝缘地面
8.小明家的家庭电路如图所示，小明闭合开关S，电灯正常发光，分别将台灯与洗衣机插入P、Q插座中，发现它们不能工作，于是小明拔下台灯的插头，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光则小明家电路出现的故障可能是（??? ）

A.?进户零线断路??????????????????????B.?进户火线断路??????????????????????C.?AB间断路??????????????????????D.?BC间断路
9.小科傍晚放学回家，闭合电灯开关（如图所示），发现电灯不亮，用测电笔分别测试灯泡两端的接线柱，氖管均发光，那么故障的可能原因是（只考虑有一处故障的情况）（ ????）

A.?两根进户线都开路??????????????????B.?进户火线开路??????????????????C.?进户零线开路??????????????????D.?灯丝开路

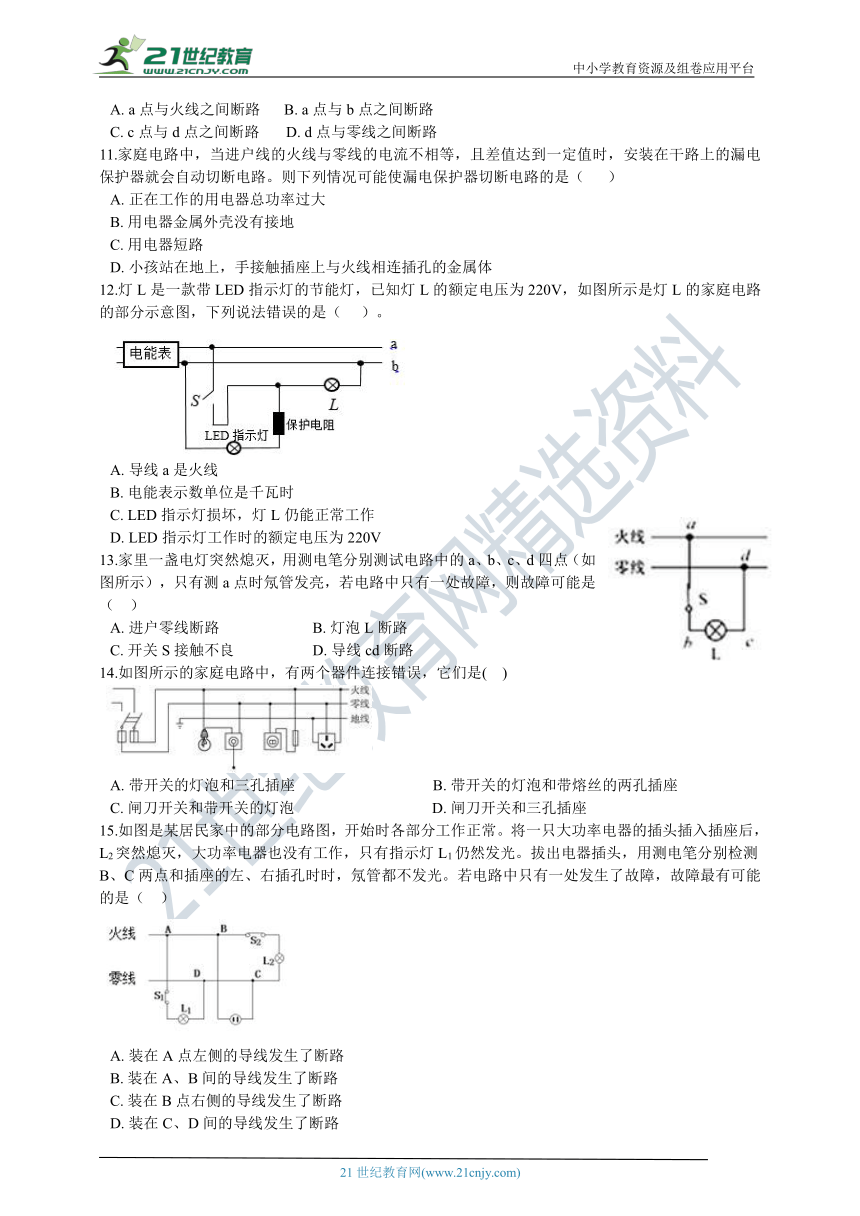

10.小明家里的一盏电灯不能发光，换上新的电灯，还是不能发光，于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d 四个位置进行测量，测电笔均能发光。则电路故障是

A.?a点与火线之间断路??????B.?a点与b点之间断路????
C.?c点与d点之间断路????? D.?d点与零线之间断路
11.家庭电路中，当进户线的火线与零线的电流不相等，且差值达到一定值时，安装在干路上的漏电保护器就会自动切断电路。则下列情况可能使漏电保护器切断电路的是（???? ）
A.?正在工作的用电器总功率过大
B.?用电器金属外壳没有接地
C.?用电器短路
D.?小孩站在地上，手接触插座上与火线相连插孔的金属体
12.灯L是一款带LED指示灯的节能灯，已知灯L的额定电压为220V，如图所示是灯L的家庭电路的部分示意图，下列说法错误的是（??? ）。
A.?导线a是火线
B.?电能表示数单位是千瓦时
C.?LED指示灯损坏，灯L仍能正常工作
D.?LED指示灯工作时的额定电压为220V
13.家里一盏电灯突然熄灭，用测电笔分别测试电路中的a、b、c、d四点（如图所示），只有测a点时氖管发亮，若电路中只有一处故障，则故障可能是（ ??）
A.?进户零线断路???????????????????? B.?灯泡L断路????????????????????
C.?开关S接触不良????????????????????D.?导线cd断路
14.如图所示的家庭电路中，有两个器件连接错误，它们是( ??)

A.?带开关的灯泡和三孔插座????????????????????????????????????B.?带开关的灯泡和带熔丝的两孔插座
C.?闸刀开关和带开关的灯泡????????????????????????????????????D.?闸刀开关和三孔插座
15.如图是某居民家中的部分电路图，开始时各部分工作正常。将一只大功率电器的插头插入插座后，L2突然熄灭，大功率电器也没有工作，只有指示灯L1仍然发光。拔出电器插头，用测电笔分别检测B、C两点和插座的左、右插孔时时，氖管都不发光。若电路中只有一处发生了故障，故障最有可能的是（?? ）
A.?装在A点左侧的导线发生了断路
B.?装在A、B间的导线发生了断路
C.?装在B点右侧的导线发生了断路
D.?装在C、D间的导线发生了断路

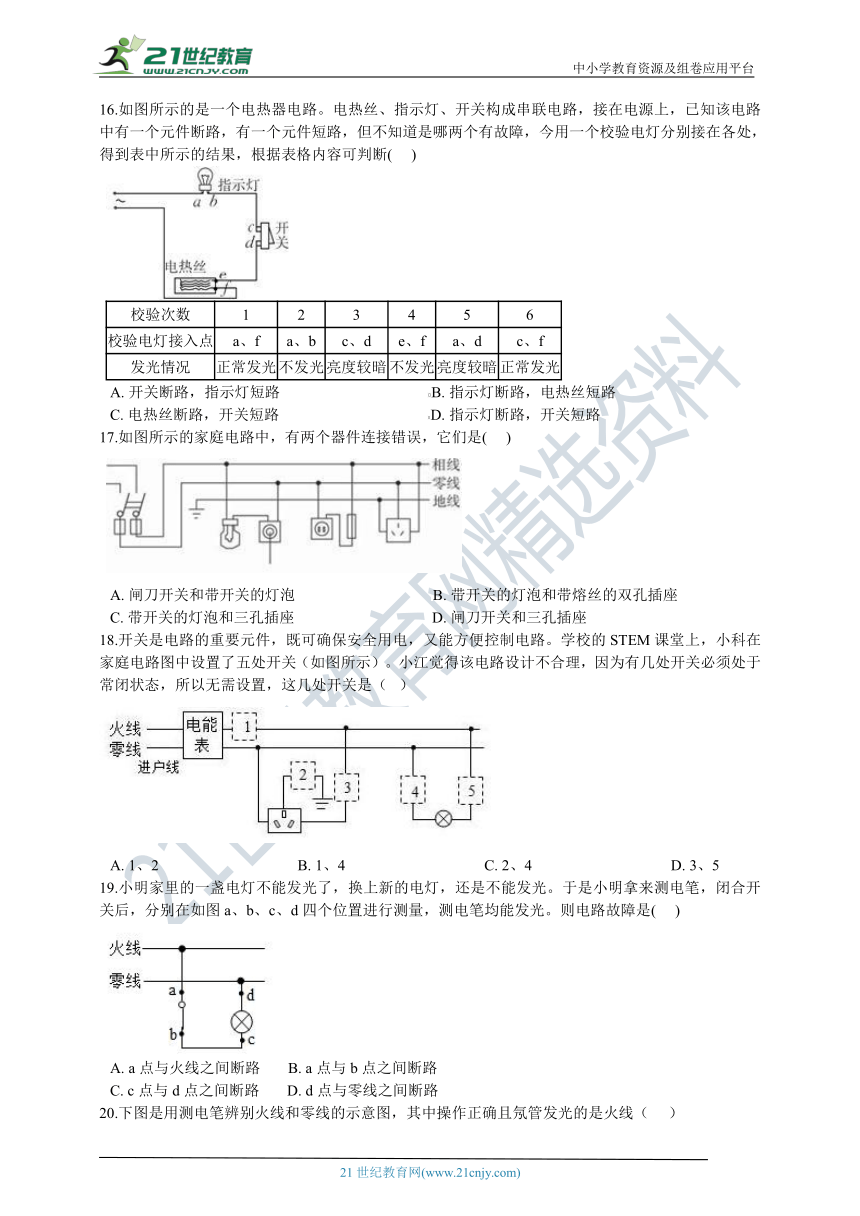

16.如图所示的是一个电热器电路。电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到表中所示的结果，根据表格内容可判断(??? )

校验次数 1 2 3 4 5 6
校验电灯接入点 a、f a、b c、d e、f a、d c、f
发光情况 正常发光 不发光 亮度较暗 不发光 亮度较暗 正常发光
A.?开关断路，指示灯短路???????????????????????????????????????B.?指示灯断路，电热丝短路
C.?电热丝断路，开关短路???????????????????????????????????????D.?指示灯断路，开关短路
17.如图所示的家庭电路中，有两个器件连接错误，它们是(??? )

A.?闸刀开关和带开关的灯泡????????????????????????????????????B.?带开关的灯泡和带熔丝的双孔插座
C.?带开关的灯泡和三孔插座????????????????????????????????????D.?闸刀开关和三孔插座
18.开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关（如图所示）。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是（ ?）
A.?1、2????????????????????????????????????B.?1、4????????????????????????????????????C.?2、4????????????????????????????????????D.?3、5
19.小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，测电笔均能发光。则电路故障是(??? )
A.?a点与火线之间断路???????B.?a点与b点之间断路???????
C.?c点与d点之间断路???????D.?d点与零线之间断路
20.下图是用测电笔辨别火线和零线的示意图，其中操作正确且氖管发光的是火线（ ???）
A.???????B.? C.????????D.?
二、填空题
21.如图所示是小科家部分线路连接图。当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的________线相连接；当闭合开关s,灯L在亮的瞬间熄灭，保险丝没断，用测电笔接触插座左空时氖管发光，则电路出现的问题是________。
22.小青同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯；则开关应装在________?虛线框中(选填“1"”或“2”)。安装完毕后，用一只额定电压为220V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明灯是否正常，闭合开关后，发现灯泡L发光呈暗红色，则说明安装的照明灯________(选填“正常”“断路”或“短路”)。

23.如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障，电工师傅为查明故障，将保险丝处换接成一只“220V 40W”的灯泡L0 ， 当只闭合开关S、S1时，灯泡L0和L1都呈暗红色(比正常发光状态暗得多)则说明L1所在支路________；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光，由此可以确定判断L2灯头接线处________。

24.家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测。如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”与熔断的熔丝并联，然后只闭合S、S1 ， 若L正常发光说明L1________，只闭合S、S2 ， 若L发出暗红色的光（发光不正常），说明L2________（填“正常”“短路”或“断路”）。
25.电冰箱是常见的家用电器。电冰箱使用三脚插头与电源插座连接，如图所示。细心观察可以发现，三脚插头中“1”与冰箱________连接的，这个插脚比另外两个插脚要稍长。这样的设计的主要好处是 ________。
A.插入插座中可更稳固更美观
B.插入插座时可确保冰箱外壳先接地
C.拔出插座时先使插头与火线相脱离
26.五一长假，小明和爸妈一起外出旅游，图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关。
27.仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些，如图所示。那么，较长的那根插头E接的是________(选填“相线”“零线”或“地线”)；你认为这根插头做长点的主要目的是________。

28.电工师傅常用一只额定电压为220V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3(每次只能闭合其中之一)时，可能出现以下三种情况，试判断(均选填“短路”“断路”或“正常”)：

（1）L0不亮，说明该支路________。
（2）L0正常发光，说明该支路________。
（3）L0发光呈暗红色，说明该支路________。
29.图甲是台灯的实物图，图乙是该台灯的电路图，AB表示台灯插头的两个插脚。
（1）小明将台灯插头插入插座后，闭合台灯开关，发现台灯L1不发光。电路中开关及导线接触良好，用测电笔检测M点，氖管发光，再测N点，氖管不发光，则可知台灯L1出现故障是________（选填“断路”或“短路”）现象。
（2）丁图是某种测电笔的结构图，使用时手指干万不能接触测电笔的________部位（填字母）。

30.如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1 ， 灯L1亮；②断开S1 ， 闭合S2 ， 灯 L2不亮；③再用测电笔测 a、b、c、d 四个接线点，发现只有在 c 点氖管不发光。
（1）根据电路图，可以判断火线是________面一根(选填“上”或“下”）。
（2）若电路中只有一处故障，则是________。
三、解答题
31.请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。

32.如图，甲是插线板，请将乙图插线板的内部电路连接完整。要求：在开关断开时插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可提供工作电压，若指示灯损坏，开关闭合时插孔也能提供工作电压。

33.作图题：
（1）如图所示，甲为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图，乙为背面接线示意图，“A”、“B”是从开关接线柱接出的两根导线，请你将图乙中的电路连接完整，使开关控制电灯，又不影响插座供其它电器使用。
（2）闭合开关 S 后，电磁铁 A 和永磁体 B 间的磁场分布如图，请标出永磁体 B 的 N、S极和画出通电螺线管的绕线方法。
34.科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开。请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
35.如图甲所示是测电笔的结构，当用它插入插座的左孔时氖管不亮， 插入右孔时氖管发光，则说明火线在插座的________孔。测电笔内部有一个大电阻，它的作用使人使用的时候处于安全状态。若测电笔氖管发光放电时的电流为 0.36 毫安，人体的安全电压为 36 伏， 则当测电笔的笔尖接触家庭电路的火线时要使人能处于安全状态， 此大电阻的阻值至少应为多少欧？（不计氖管发光时的电阻）________
四、实验探究题
36.根据安全用电要求，现代家庭中用空气断路器（俗称“空气开关”）来代替闸刀开关和保险丝。建楼房的电路中除了安装防止电流过大的断路器外，还必须安装漏电保护断路器（俗称“漏电保护器”），它们通常安装在供电箱中。
（1）空气断路器如图所示，若要在厨房电路安装一个断路器，则应将断路器安装在这一电路的________（填“火”或“零”）线上；

（2）一般固体受热时，在各个方向上的长度都会膨大，在冷却时都会缩小。物体在某一方向上长度的膨胀称为线膨胀。下表是科技小组的同学探究影响物体线膨胀因素的实验记录，请根据实验记录回答：
实验序号 材料 升高的温度（℃） 原长（m） 伸长量（mm）
1 黄铜 10 1.00000 0.19
2 黄铜 10 2.00000 0.38
3 康铜 10 1.00000 0.15
4 康铜 30 1.00000 0.65
5 铝 10 2.00000 0.46
6 铝 30 1.00000 0.69
①从 3、4 两组实验记录可以看出物体的伸长量还与 ________有关；
②如图所示的电热设备中有一个由黄铜片与康铜片双金属合在一起的温控开关，温度升高时，双金属片向上弯曲，使电路断开。请你参考上面的实验记录确定双金属片与固定触点接触的一边所用的材料是________（填“黄铜”或者“康铜”）；
（3）家用漏电保护断路器如图甲所示，它们是在用电器发生漏电故障或人因操作失误而触电时实施保护的设备，正常情况下，住户家中没有电流流向地面，即图乙中 I3 为零，进户线中流入的电流 I1 和流出的电流 I2 相等。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成 I1 和 I2 不相等，当 I1 和 I2 的差异达到一定值，漏电保护断路器便会迅速自动切断电路。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护断路器上设置了试验按钮， 需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换；

①漏电保护断路器实质上就是一个________（选填“电源”、“用电器”或“开关”）；
②如果电路中发生漏电，漏电电流为 I3 ， 则 I1、I2、I3 大小关系的表达式为________；
③站在地面上的人体不小心接触了火线，如图丙所示，该人体的电阻为 3000Ω，人与地面、电线等的接触电阻为 2500Ω，电路中安装了规格为如图丁所示的漏电保护断路器， 试通过计算说明该漏电保护断路器能否及时断开电路________。
37.???（1）如图，小金发现开关闭合后，灯L不亮。小明手头没有测电笔，他利用所学的知识，将电路中的其他支路断开，然后断开断路器，将一盏正常的小灯泡接在断路器两端作为检验灯（如乙图），发现两盏灯均不亮，则该电路的故障是________。具体哪个位置出问题了呢？小明又找来测电笔，用测电笔测试 A、B、C、D 四处时，发现只有 B 处氖管不发光，其他三处氖管发光，则故障具体情况为________。
（2）检修正常后，闭合开关，电灯发光，此时拿测电笔测试 C 点，测电笔使用方法正确，该人体电阻约为 3600 欧，测电笔的氖管________（填“会”或“不会” ）发光；此时通过该人体的电流是________安。
（3）图甲中，小金想加装一个插座，他将电灯的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将录音机的插头插入插座，此时录音机________电流通过(填“有”或“没有”)，________正常工作(填“能”或“不能”)。
38.家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测。如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”与熔断的熔丝并联，然后只闭合S、S1 ， 若L正常发光，说明L1________(填“正常”“短路”或“断路”)；只闭合S、S2 ， 若L发出暗红色的光(发光不正常)，说明L2________(填“正常”“短路”或“断路”)。

39.如图甲所示是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开 关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．
（1）在图乙中画出开关、插孔、指示灯和指示灯的保护电阻的连接方式，并把插线板与电源线接通．
（2）若指示灯规格为“2V? 20mA”，则指示灯的保护电阻应为________Ω 时指示灯才能正常工作．
40.在“保险丝熔断与哪些因素有关”的探究活动中，同学们猜想：保险丝的熔断可能与保险丝的材料、熔点、粗细、长度、电路中的电流大小、通电时间等因素有关．接着，他们分小组合作进行实验探究．实验器材有：电池、导线、开关、电流表、滑动变阻器、保险丝等。
（1）某小组选择“保险丝熔断与保险丝粗细的关系”进行实验探究．图为同学们设计的实验电路图．表一为同种材料、不同规格的保险丝，他们应该从表中选择________?的保险丝，分别接入电路中AB，CD两处进行实验比较。
规格\代号 a b c d e f
长度l/cm 3 4 3 4 3 4
截面直径d/mm 0.20 0.20 0.29 0.29 0.40 0.40
（2）实验中发现：由于保险丝较细，不易观察到保险丝何时熔断，同时，大家也想知道粗细不同的保险丝的熔断电流大约是多少．于是，对电路进行了改造，完善了设计实验方案．请你在虚线框中画出改进后的实验电路图并简要写出实验方法。
?
（3）表二为同种材料的保险丝的部分参数．
请你分析上述表格中数据特点，________归纳出其中的规律（写出两条）．
答案解析部分
一、单选题
1. B
解析:根据测电笔的结构、用途和使用方法判断。
A.使用试电笔时手接触笔尖金属体会引起触电，故A错误；?
B.使用试电笔时手需要接触笔尾金属体，此时构成通路，测电笔才能正常工作，故B正确；
C.试电笔中的电阻非常大，可达百万欧姆，不能用20Ω的电阻代替，故C错误；
D.使用试电笔时为了保证安全，必需有电流通过人体，它才能正常工作，但是由于电流很小，不会使人体触电，故D错误。
故选B。
2. C
解析:对各个选项种故障进行分析，推测可能出现的现象，哪个与题目描述一致，哪个就是正确选项。
A .灯L2短路时，它不发光，由于两个灯泡为并联，因此灯泡L1也被短路，即L1不发光，与描述不符，故A错误；? ? ? ? ??
B .灯L2所在支路开路，那么d点就与火线断开，测电笔接触d点时不会发光，故B错误；
C .c、d两点间开路，灯泡L2只与火线相连，而与零线断开，因此它不发光。d点通过灯泡L2与火线相连，? ?因此测电笔接触d点也会发光，而灯泡L1不受影响，故C正确；?
D .c点左侧的零线开路，即进户线的零线开路，那么灯泡L1也不会发光，故D错误。
故选C。
3. C
解析:根据试电笔的结构和工作原理分析判断。
A.试电笔接触火线时氖管发光，接触零线时氖管不发光，故A正确不合题意；
B.若氖管发光，说明试电笔与人体和大地构成通路，即人体中有电流经过，故B正确不合题意；
C.笔尖、电阻、弹簧和氖管是导体，外壳和笔卡是绝缘体，故C错误符合题意；?
D.使用试电笔时，尾部的金属体必须与人体接触，因此乙正确，故D正确不合题意。
故选C。
4. C
解析:根据各个选项中的故障推测可能出现的现象，哪个与题目描述一致，哪个就是正确选项。
【解答】A.电热水壶所在电路的b、c间断路时， 三孔插座的左孔与火线断开，测电笔不会发光，故A不合题意；
B.插座的接地线断路，只会影响用电安全，不会影响电水壶的正常使用，故B不合题意；
C.电路的c、d间导线断路，电水壶只与火线连通，没有与零线连通，所以不能工作。插座的右孔直接与火线连通，左孔通过电水壶与火线连通，因此测电笔都发光。由于灯泡的零线不受影响，所以灯泡正常工作，故C符合题意；?
D.电路的a、b间导线断路时，b和c都与火线断开，测电笔不会发光，故D不合题意。
故选：C
5. B
解析:根据家庭电路的连接方式分析判断。
根据图片可知，控制灯泡的开关应该接在火线和灯泡之间，而图片中却接在了零线和灯泡之间，故B错误符合题意；
保险丝应该接在火线上，故A正确不合题意；
三孔插座接线应该“左零右火中间地”，故C正确不合题意；
双孔插座接线应该“左零右火”，故D正确不合题意。
故选B。
6. D
解析:对各个选项中的故障进行分析，推测可能出现的现象，哪个与题目描述一致，哪个就是正确选项。
A.如果进户线的火线上出现了断路，那么所有的用电器都不能工作，不可能有发光的灯泡，故A错误；?
B.如果进户线的零线出现了断路，那么所有的用电器都不能工作，不可能有发光的灯泡，故B错误；?
C.如果a、b两点间的导线出现了断路，那么测电笔接触插座的b孔时不能发光，且右边的灯泡应该正常工作，?
D.如果de之间的零线出现了断路，那么右边灯泡的和插座的零线部分断路，右边的灯泡不发光。插座的左孔通过右边的灯泡与火线相连， 因此测电笔也能发光。此时左边的灯泡不受影响，正常工作，故D正确。
故选D。
7. B
解析:根据试电笔的结构和用途，使用方法分析判断。
【解答】A.试电笔只能判断物体是否带电，不能判断物体带正电还是负电，故A错误；
B.使用时手指必须接触笔尾的金属笔卡，这样才能构成通路，让氖管具备发光的条件，故B正确；?
C.笔尖、电阻、氖管、弹簧和笔卡是导体，外壳是绝缘体，故C错误；?
D.使用试电笔时，电流经过试电笔、人体流入大地。如果人站在绝缘地面上，那么就不会形成电流，氖管就不会发光，故D错误。
故选B。
8. C
解析:对各种故障进行分析，推测出现的现象，哪个与题目描述一致，哪个就是正确选项。
【解答】A.进户零线断路时，灯泡只与火线相连，与零线断开，不会发光，故A不合题意；?
B.进户火线断路时，灯泡只与零线相连，与火线断开，不会发光，故B不合题意；?
C. AB间断路时，两个三孔插座的零线部分断路，插入用电器后，插座的左孔通过用电器与火线相通，因此插座上的左右两个孔都使测电笔发光，但是用电器不能工作。由于灯泡的零线部分不受影响，所以灯泡正常发光，故C符合题意；?
D.BC间断路，那么只有插座Q的零线部分断开，因此插座P能正常工作，故D不合题意。
故选C。
9. C
解析:测电笔测试灯座两接线柱，发现测电笔氖管发光，说明火线和灯泡灯丝未断。测电笔测灯泡跟零线相连的部分时氖管也发光，说明火线通过灯泡的灯丝与零线处于接通状态，据此分析判断。
用测电笔测试灯座两接线柱，发现测电笔氖管发光，即灯泡与两端与火线相连是完好的，电流能从火线流向灯泡两端但灯泡却不亮，说明电流通过灯泡后不能流向零线，即零线断路，故A、B、D错误，而C正确。
故选C。
10. D
解析:对各个选项中的故障对应的现象进行逐一分析，哪个与题目描述相同，哪个就是正确选项。
【解答】A.a点与火线之间断路，那么a、b、c、d四个点都与火线断开，测电笔都不会发光，故A错误；?
B.a点与b点之间断路，那么a点与火线相连，测电笔发光；而b、c、d三点与火线断开，测电笔不会发光，故B错误；?
C.c点与d点之间断路，那么a、b、c三点与火线相连，测电笔发光，而d点与火线断开，测电笔不会发光，故C错误；?
D.d点与零线之间断路，那么a、b、c、d四个点都与火线连通，测电笔都会发光，故D正确。
故选D。
11. D
解析:根据漏电保护器的工作原理分析判断。
A.正在工作的用电器总功率过大，会使总电流过大，但是零线和火线电流一致，故A不合题意；?
B.用电器金属外壳没有接地，那么通过零线和火线的电流大小相同，故B不合题意；?
C.用电器短路时，虽然电流很大，但是零线和火线电流大小相同，故C不合题意；?
D.小孩站在地上，手接触插座上与火线相连插孔的金属体时，通过火线的电流等于零线电流和通过人体电流之和，而人体电流不通过零线，此时零线电流小于火线电流，故D符合题意。
故选D。
12. D
解析:（1）在家庭电路中，为了用电安全，开关必须接在火线上；
（2）根据电功的单位分析；
（3）根据电路的串并联关系分析；
（4）根据串联电路的电压特点分析。
根据图片可知，该灯的开关S断开时，LED指示灯与灯泡L串联；当开关S闭合时，将LED指示灯和保护电阻短路，只有灯泡自己工作。
A.由于开关与a直接相连，所以a是火线，故A正确不合题意；
B.电能表是测量消耗电能的仪表，单位是千瓦时，故B正确不合题意；
C.当开关S闭合时，LED灯被短路，无论它是否完好，灯L都能正常工作，故C正确不合题意；
D.LED灯、保护电阻和灯泡L串联在220V的电路中，因为串联电路总电压等于各处电压之和，所以LED的额定电压肯定小于220V，故D错误符合题意。
故选D。
13. C
解析:对各个选项中的故障进行分析，推测可能出现的现象，哪个与题目描述一致，那么就是正确选项。
A.进户零线断路，那么闭合开关后，四个点都与火线相连，因此氖管都会发光，故A错误；?
B.灯泡L断路，那么a、b两点与火线相连，氖管应该发光，故B错误；?
C.开关S接触不良，那么只有a点与火线相连，因此只有此点氖管发光，故C正确；?
D.导线cd断路，那么a、b、c与火线相连，都会发光，故D错误。
故选C。
14. A
解析:根据家庭电路的连接的注意事项判断即可。
控制灯泡的开关应该接在火线和灯泡之间，三孔插座接线应该“左零右火中间地”，控制电路的总开关应该接在进户线的最前面，保险丝应该接在火线上，因此连接错误的是灯泡上的开关和三孔插座，故A正确，而B、C、D错误。
故选A。
15. B
解析:对各个选项中的故障进行分析，推测可能出现的现象，哪个与题目描述一致，哪个就是正确选项。
A.装在A点左侧的导线发生了断路，那么整条火线断开，此时灯泡L2也不会发光，故A错误；
B.装在A、B间的导线发生了断路 ，那么灯泡L2和插座的火线部分都断开，测电笔的氖管都不发光，但是L1与火线正常连接，会发光，故B正确；
C.装在B点右侧的导线发生了断路，那么只有L2不发光，大功率用电器和L1都能正常工作，故C错误；
D.装在C、D间的导线发生了断路，那么测电笔接触B、C两点时，氖管都应该发光，故D错误。
故选B。
16. A
解析:对各个检验点的发光情况进行分析，确定故障的可能位置，最后通过综合比较，确定故障的准确位置。
【解答】①接入af时，正常发光，则说明a向左，f向左的电路部分没有故障；
②接入ab时，没有发光，可能为：①ab部分短路；②b与f之间断路；
③接入cd时，亮度较暗，则说明c到a之间为通路，d到f之间为通路，而cd处发生断路；
④接入ef时，不发光，说明e与a之间有断路，和上面排查的cd处断路不矛盾；
⑤加入ad时，亮度较暗，此时电热丝与检验灯串联，说明ef段电热丝正常；
⑥接入cf时，指示灯和检验灯串联，正常应该是检验灯发暗。因为检验灯正常发光，所以指示灯ab被短路。
最终得到：开关cd断路，指示灯ab短路。
故选A。
17. C
解析:根据家庭电路的连接方法分析判断。
【解答】根据图片可知，闸刀开关为总开关，它应该串联在家庭电路进入线的最开始的干路部分，那么它的连接正确；
控制灯泡的开关必须接在火线和灯泡之间，因此带开关的灯泡连接错误；
两孔插座接线“左零右火”，因此它的连接正确；
三块插座接线“左零右火中间地”，因此它的连接错误。
那么错误的是带开关的灯泡和三块插座，故C正确，而A、B、D错误。
故选C。
18. C
解析:在家庭电路中，为了用电安全，开关闭关接在火线上，据此分析判断。
根据图片可知，开关1、3、5都在火线上，为了用电安全，不使用时应该断开；而开关2接在地线上，开关5接在零线上，不会造成用电危险，为了保证用电器的正常工作，必须是常闭的，故C正确，而A、B、D错误。
故选C。
19. D
解析:测电笔只有接触火线或与火线连通的位置才会发光，据此对各个选项中故障对应的现象进行推测，哪个与题干描述一致，哪个就是正确选项。
【解答】A.如果a点与火线之间断路，那么这四个点都与火线断开，因此测电笔测试四个点时都不会发光，故A错误；
B.如果a点与b点之间断路，那么测电笔接触a点时发光，而接触后面三个点时不会发光，故B错误；
C.如果c点与d点之间断路，那么a、b、c三点测电笔发光，而d点不会发光，故C错误；
D.如果d点与零线之间断路，那么四个点都与火线连通，因此都会发光，而灯泡由于与零线断开，没有通路，因此不会发光，故D正确。
故选D。
20. B
解析:根据插座的接线方法判断。
【解答】在家庭电路中，两孔插座的接线方法为“左零右火”，因此测电笔接触右孔时会发光，故B正确，而A、C、D错误。
故选B。
二、填空题
21. 火；进户线的零线断路
解析:（1）当测电笔接触火线或与火线连通的物体时，氖管发光；当测电笔接触零线或与零线连通的物体时，氖管不发光。
（2）闭合开关后，当进户线的零线发生断路时，由于没有回路存在，因此灯泡不会发光。插座的左孔通过灯泡与火线连通，因此测电笔接触它时氖管发光。
（1）当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的火线相连接；
（2）当闭合开关S，灯L在亮的瞬间熄灭，保险丝没断，用测电笔接触插座左孔时氖管发光，则电路出现的问题是：进户线的零线断路。
22. 2；正常
解析:（1）在家庭电路中，开关应该接在用电器和火线之间；
（2）同一灯泡，它的亮度与两端电压的大小有关；在串联电路中，总电压等于各处电压之和，据此分析即可。
（1）c点与火线相连，而位置2与c直接相连，那么开关应该接在虚线框2内，灯泡接在虚线框1内；
（2）闭合开关后，检验灯泡L0与照明灯串联，根据U总=U0+U可知，此时检验灯两端的电压远远低于额定电压220V，因此会发光较暗，成暗红色，因此安装的照明灯正常。
23. 正常；短路
解析:在串联电路中，总电压等于各处电压之和；灯泡的亮度由它两端的电压决定，电压越大，它的亮度越大，据此分析判断。
【解答】①当只闭合开关S、S1时，灯泡L0和L1串联。根据U总=U0+U1可知，正常情况下，两个灯泡的电压都会远远小于额定电压220V，肯定发光比较微弱，呈暗红色，因此L1所在的支路正常。
②当只闭合开关S、S2时，灯泡L0和L2串联，正常情况下，两个灯泡都不应该正常发光。此时L0正常发光，L2不发光，说明只有L0独自在工作，而L2灯头接线处发生短路。
24. 短路；正常
解析:（1）只闭合S、S1 ， 检验灯L与灯泡L1串联，由于检验灯的电压小于电源电压，所以发光较暗。而此时检验灯正常发光，说明电流没有经过L1 ， 即它发生短路。
（2）根据上面的分析确定L2的工作状态。
（1）如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”与熔断的熔丝并联，然后只闭合S、S1 ， 若L正常发光说明L1短路。
（2）只闭合S、S2 ， 此时L与L2串联，若L发出暗红色的光（发光不正常），说明L2两端的电压小于电源电压，因此它工作正常。
25. 金属外壳；BC
解析:（1）三角插头的接线方法：左零右火中间地；
（2）接地的引脚最长，可以保证在接通电源时首先接地，在断开电源时最后断开，始终保证在接通电源时始终接地，保障用电安全，据此分析解答。
细心观察可以发现，三脚插头中“1”与冰箱金属外壳连接的，这个插脚比另外两个插脚要稍长。这样的设计的主要好处是 ：插入插座时可确保冰箱外壳先接地，拔出插座时先使插头与火线相脱离，故选BC。
26.
解析:①用电器相互影响，它们为串联；用电器不相互影响，它们为并联；
②在并联电路中，干路开关控制所有用电器，支路开关只能控制它所在支路上的用电器，据此分析解答。
（1）插座损坏台灯照常工作，则台灯和插座之间不相互影响，它们为并联；
（2）旋钮开关S1只能控制台灯，因此二者串联在同一支路中；开关S2只能控制插座，因此二者串联在同一支路中；
（3）为了用电安全，开关必须接在用电器和火线之间，如下图所示：

27. 地线；先接通地线(或后断开地线，或确保用电安全)
解析:（1）三脚插头对应的三孔插座，分别为“左零右火中间地”；
（2）接地线的插脚比另外两个插脚更长，可以保证再通电前就与大地联通，一旦发生漏电，可以第一时间保证人体的安全。
【解答】（1）仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些。那么，较长的那根插头E接的是地线。
（2）我认为这根插头做长点的主要目的是：先接通地线(或后断开地线，或确保用电安全。
28. （1）断路
（2）短路
（3）正常
解析:（1）当开关S和S1闭合时，灯泡L0与L1串联。正常情况下，两个灯泡都会发光，但是由于它们的电压都小于额定电压，所以亮度都会偏小。此时灯L0不亮，说明没有电流，即该支路发生断路；
（2）当开关S和S2闭合时，灯泡L0与L2串联。正常情况下，两个灯泡都会发光，但是由于它们的电压都小于额定电压，所以亮度都会偏小。此时灯泡L0正常发光，说明电流从灯泡L2处经过但是没有经过它，即它发生了短路；
（3）当开关S和S3闭合时，灯泡L0与L3串联。正常情况下，两个灯泡都会发光，但是由于它们的电压都小于额定电压，所以亮度都会偏小。此时灯泡L0呈暗红色，说明它亮度偏小，即电路正常。
【解答】（1）L0不亮，说明该支路断路。
（2）L0正常发光，说明该支路短路。
（3）L0发光呈暗红色，说明该支路正常。
29. （1）断路
（2）D
解析:（1）灯泡要发光，必须与火线和零线连通，从而构成通路才行。测电笔接触火线或与火线连通的部分会发光，接触零线或与零线连通的部分不会发光，据此推测故障的种类；
（2）使用测电笔时，人体接触测电笔的尾部金属体而不会造成触电，其原因就是人体与电笔中阻值很大的保护电阻串联，从而使通过人体的电阻很小。而人体一旦没有受到保护电阻的保护，很容易发生触电事故。
【解答】（1）开关和导线接触良好，测电笔接触M点发光，说明火线和灯泡连接的部分正常；电笔接触N点不发光，说明零线与灯泡的连接正常。灯泡不发光，肯定是有断路发生，那么只能是零线和火线之间的灯泡L1断路；
（2）如丁图所示，测电笔的D点为笔尖，材料为金属。笔尖与火线直接接触带电，如果人体直接与D点接触，那么很容易发生触电事故，因此使用时，不能接触测电笔的D点。
30. （1）上
（2）cd之间断路
解析:（1）在家庭电路中，开关必须接在火线和用电器之间，据此判断火线；
（2）①灯泡只有与火线和零线同时连通，才会发光；
②测电笔只有接触火线或与火线连通的部分才会发光，据此确定故障的位置。
【解答】（1）根据家庭电路的安全要求，开关必须接在灯泡和火线之间，因此a点所在的上面一根是火线。
（2）①闭合S1 ， 灯L1亮，说明它与火线和零线连接正常，即a点与火线之间，c点与零线之间连接没有问题；
②断开S1 ， 闭合S2 ， 灯 L2不亮，说明要么它与火线之间断路，要么它与零线之间断路；
③a，b两点与火线相接，氖管发光正常，c点与零线相接不发光正常，只有d点与零线连接不应该发光，只能说明该点通过灯丝与火线相连，而它与零线连接的部分发生断路，即cd段之间断路。
三、解答题
31. 解：如图所示：

解析:（1）在家庭电路中，开关要接在火线和用电器之间；
（2）火线接灯泡的尾部，零线接螺旋套；
（3）三孔插座接线注意“左零右火中间地”，据此分析解答。
【解答】①从火线上引线，先接开关，再将灯泡与零线相连；
②三孔插座的左孔与零线相连，右空与火线相连，中间的孔与地线相连，如下图所示：

32. 解：如图所示：
解析:（1）在家庭电路中，开关要接在用电器和火线之间；三孔插座接线注意“左零右火中间地”；
（2）首先根据指示灯和三孔插座是否相互影响判断它们的串并联关系，然后根据开关的控制作用判断开关所在电路的位置。
（1）根据题目描述可知，指示灯是否损坏都不影响插座的工作，因此二者是并联；因为开关同时控制指示灯和插座，所以它肯定在并联电路的干路上；
（2）在家庭电路中，开关要接在用电器和火线之间，因此从火线上接线后先经过开关，然后分成两个支路，一个支路上只有指示灯接回零线；另一支路上只有三孔插座，根据“左零右火中间地”可知，左边的插孔接零线，右边的插孔接火线，中间的插孔接地线。如下图：

33. （1）解：如图所示：
（2）解：如图所示：
解析:（1）在家庭电路中，开关一定要接在用电器和火线之间；三孔插座接线要注意“左零右火中间地”；
（2）首先根据磁感线的方向确定两个磁体的磁极，然后根据安培定则确定通电螺线管的绕线方式。
（1）三孔插座右边的插孔应该接火线，而这个孔与开关的A点相连，所以A接火线，从B引出的导线连接灯泡回到零线；三孔插座的左边插孔与零线相连，中间的孔与地线相连。如下图：

（2）磁感线从是从N极出来回到S极，因此螺线管的右端是N极，条形磁体的左端是S极。
①用右手握住螺线管，大拇指指向右端，四指指尖向下，说明线圈上电流向下；电流从左端流入，因此左端第一圈应该在螺线管的背面，依次缠绕即可；
②条形磁体的左端是S极，右端是N极，如下图：

34. 解：如图所示：
解析:（1）在家庭电路中，根据是否相互影响判断插座与灯泡之间的串并联关系；
（2）判断两个开关是否相互影响，确定它们的串并联关系；
（3）开关一定要接在火线和灯泡之间；
（4）三孔插座接线注意“左零右火中间地”。
（1）在家庭电路中，插座坏了，灯泡照常工作，因此二者不相互影响，是并联关系；
（2）根据描述可知，当只有“声控”开关闭合时或只有“光控”开关闭合时，灯泡都不能发光，因此两个开关相互影响，应该是串联；
（3）两个开关要接在灯泡和火线之间；
（4）插座的左边接零线，右边接火线，中间接地线。如下图：

35. 右；人体接触安全电压最大为 36V，家庭电路的电压为 220V，串联电路中总电压等于各分电压之和，所以大电阻两端的电压：UR=U-U人=220V-36V=184V，在串联电路中各处的电流相等，根据欧姆定律可得，大电阻的最小值：R=
解析:（1）测电笔能检验火线和零线，测电笔与火线接触时氖管发光，与零线接触时氖管不发光；（2）测电笔接触火线时，构成的电路是测电笔中的大电阻与人体电阻串联，当人体分到的电压为36V时，大电阻的阻值最小。此时根据大电阻分到的电压和通过的电流，由公式I=U/R可求出电阻。
【解答】因为测电笔插入右孔时氖管发光，所以火线在插座的右孔。
故答案为：右
四、实验探究题
36. （1）火
（2）升高的温度；黄铜
（3）开关；I1=I2+I3；I=U/R=220V/(3000Ω+2500Ω)=0.04A=40mA，40mA>30mA，所以能及时断开电路
解析:（1）在家庭电路中，开关要接在用电器和用电器之间；
（2）①实验3和4中哪个因素不同，说明物体的伸长量与它有关；
②比较实验1和3判断黄铜和康铜谁的伸长量大，谁就在固定触点那边；
（3）①根据漏电保护器的作用进行选择即可；
②当漏电时，电路就变成一个并联电路，I1相当于干路电流，I2和I3相当于支路电流，根据并联电路的电流规律判断；
③当发生漏电时，人体和地面之间相当于串联，根据 计算出总电流，然后与漏电保护器的动作电流进行比较即可。
（1）若要在厨房电路安装一个断路器，则应将断路器安装在这一电路的火线上；
（2）①实验3和4中，材料和原长相同，温度越高，伸长量越大，说明：物体的伸长量还与升高的温度有关；
②比较实验1和3可知，当升高温度和原长相等时，黄铜的伸长量大于康铜，因此双金属片与固定触点接触的那边应该是黄铜；
（3）①当电路中发生漏电时，漏电保护器切断电路保护人不触电，它的作用相当于开关；
②当漏电时，电路就变成一个并联电路，I1相当于干路电流，I2和I3相当于支路电流，根据并联电路干路电流等于支路电流之和可知： I1=I2+I3 ；
③当发生漏电时，人体和地面之间相当于串联，
这时的总电阻为：R=R人+R地=3000Ω+2500Ω=5500Ω；
这时电流为： ；
因此能及时断开电路。
故答案为：（1）火；（2）①升高的温度；②黄铜（3）①开关；②I1=I2+I3 ；③能
37. （1）断路；BC间断路
（2）不会；0
（3）有；不能
解析:（1）检验灯是完好的，它不发光，足以说明电路没有电流，据此判断电路故障；当电路闭合时，正常情形下与零线相连的位置测电笔都不发光；一旦这些位置发光，说明零线断路；
（2）正常情形下，与零线连接的位置测电笔不发光，因为零线会将测电笔短路；
（3）插座的两个孔接线“左零右火”；当录音机插入插座时，开关与它并联，分析开关断开和闭合时的工作情形即可。
【解答】（1） 将一盏正常的小灯泡接在断路器两端作为检验灯，发现两盏灯均不亮，说明整个电路没有电流，即电路故障是断路。A、B两点与火线相接，测电笔发光是正常的；但C点与零线相接不应该发光，此时C点发光说明它与零线之间断开，即BC间断路；
（2）
检修正常后，闭合开关，电灯发光， C点与零线接通，测电笔检查C点氖管不会发光；因为零线会将测电笔短路，所以此时通过人体的电流是0A；
（3） 从开关内两个触点引出两根电线接在一个插座上，然后将录音机的插头插入插座， 此时录音机和灯泡串联，它有电流经过，但是电压低于额定电压肯定不能正常工作；当开关闭合时，录音机被短路，它这时也不能正常工作。
故答案为：（1）短路，BC间断路；（2）不会，0；（3）有，不能
38. 短路；正常
解析:（1）灯泡只有在额定电压（220V）下才能正常发光，如果电压偏小，那么它将发出红光；
（2）在串联电路中，总电压等于各处电压之和，因此正常情况下，各个用电器的电压都小于总电压。
【解答】用一个普通的白炽灯L作为“校验灯”与熔断的熔丝并联，然后只闭合S、S1 ， 若L正常发光，说明它两端的电压等于总电压220V，即此时电路中没有其他灯泡与它串联；根据图片可知，这时肯定是灯泡L1短路；
只闭合S、S2 ， 若L发出暗红色的光(发光不正常)，说明它两端的电压小于额定电压220V，即此时有灯泡L2与它串联，因此说明灯泡L2正常。
39. （1）解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全；三孔插座是左零线、右火线，上接地，如图所示：
（2）10900
解析:（1）由题意可知，开关闭合时指示灯会发光，插孔正常通电，如果指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座可以独立工作、互不影响即为并联，且开关位于干路；（2）电路中电阻R与指示灯串联，是为了防止电路中的电流过大，烧坏指示灯；根据串联电路的电压特点求出串联电阻两端的电压，根据串联电路的电流特点和欧姆定律求出串联电阻的阻值；
【解答】解： （2）因串联电路中总电压等于各分电压之和，
所以，串联电阻两端的电压：
UR=U﹣UL=220V﹣2V=218V，
因串联电路中各处的电流相等，
所以，由I= 可得，串联电阻的阻值：
R= = = =10900Ω；
故答案为：（1）见上图；（2）10900；
40. （1）a、c
（2）
（3）保险丝的熔断电流是额定电流的2倍；保险丝的截面直径越大，其额定电流越大
解析:（1）对“保险丝熔断与保险丝粗细的关系”进行研究，应利用控制变量法，控制长度相同，粗细不同的保险丝进行实验．（2）只留A、B两个接线柱，再接入一个电流表，把不同保险丝接在A、B之间，调节滑动变阻器，使电流变大，直至保险丝熔断，记下熔断时的电流值进行比较．（3）分析表格中的数据可得额定电流与粗细的关系，熔断电流与额定电流的关系，
【解答】解：（1）研究“保险丝熔断与保险丝粗细的关系”时，控制长度相同，故可以从a、c、e中任意两个组合或b、d、f中任意两个组合；（2）如图：
把不同保险丝接在A、B之间，调节滑动变阻器，使电流变大，直至保险丝熔断，记下熔断时的电流值进行比较；（3）从表格中可以得出：①保险丝的熔断电流是额定电流的2倍；
②不同粗细的保险丝有不同的额定电流；
③保险丝的截面直径越大，其额定电流越大；
④通过保险丝的电流超过额定电流时，保险丝不一定立即熔断．
_21?????????è?????(www.21cnjy.com)_
