浙教版八下科学 第一章-电与磁-总复习（课件 22张ppt）

N
S

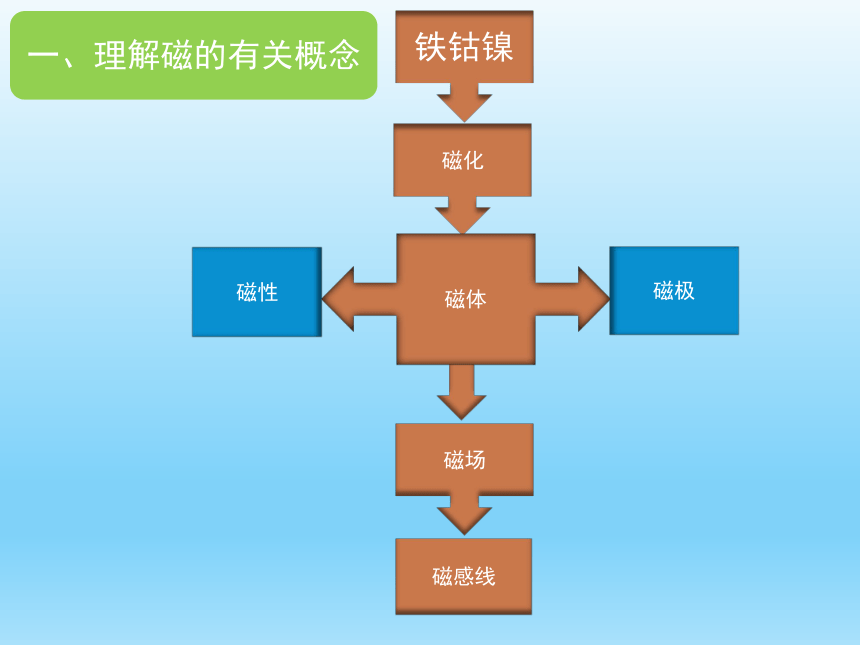

一、理解磁的有关概念

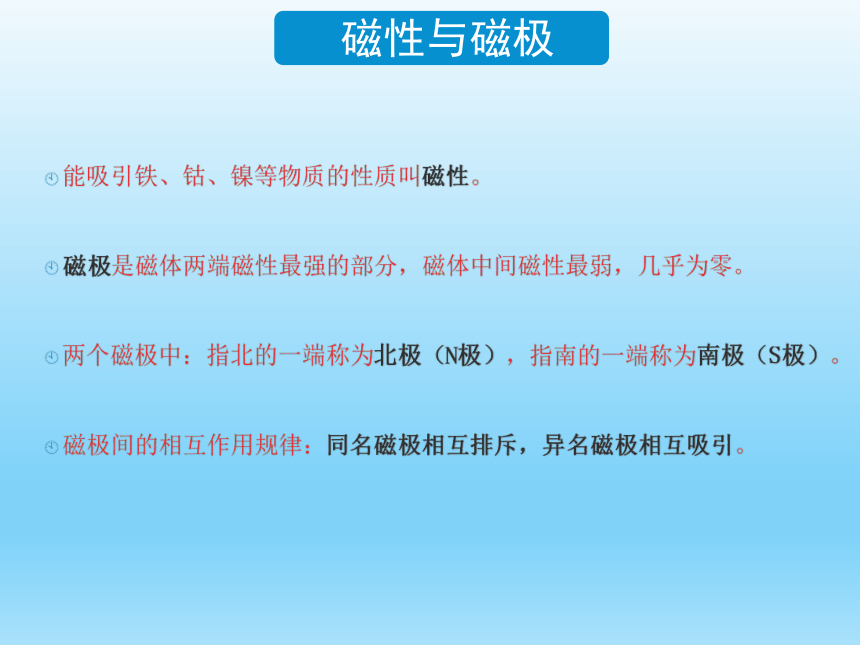

能吸引铁、钴、镍等物质的性质叫磁性。
磁极是磁体两端磁性最强的部分，磁体中间磁性最弱，几乎为零。
两个磁极中：指北的一端称为北极（N极），指南的一端称为南极（S极）。
磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引。
磁性与磁极
1.靠近
2.摩擦

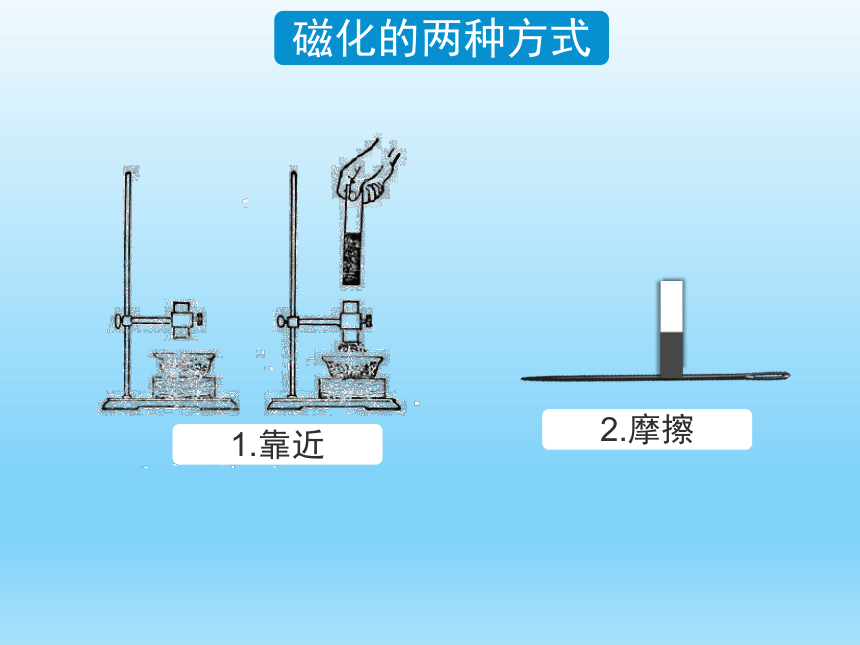

磁化的两种方式
磁体
硬磁体-
软磁体
永磁体
（钢）
（铁)
天然磁体
人造磁体
（磁矿石)
小磁针
条形磁体
蹄形磁体

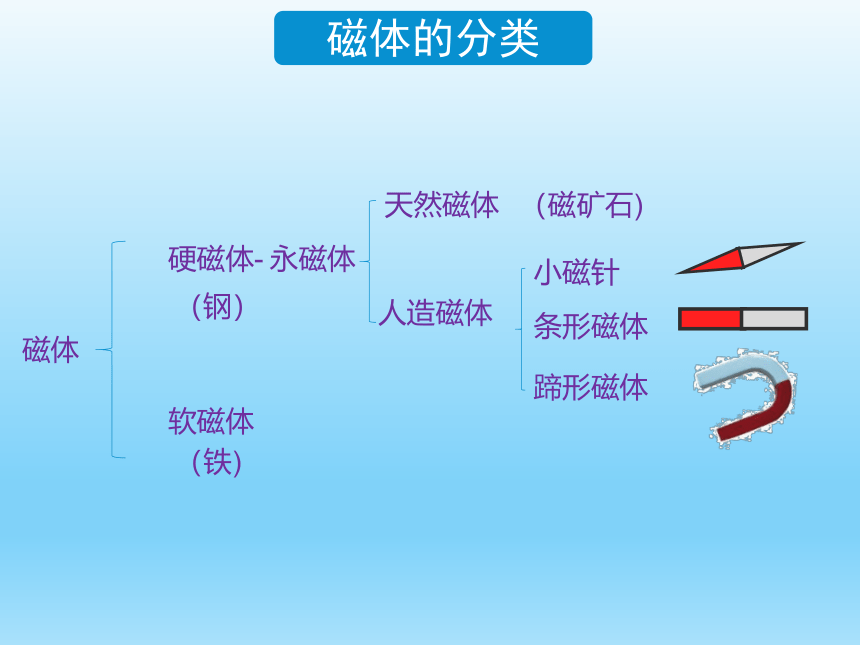

磁体的分类

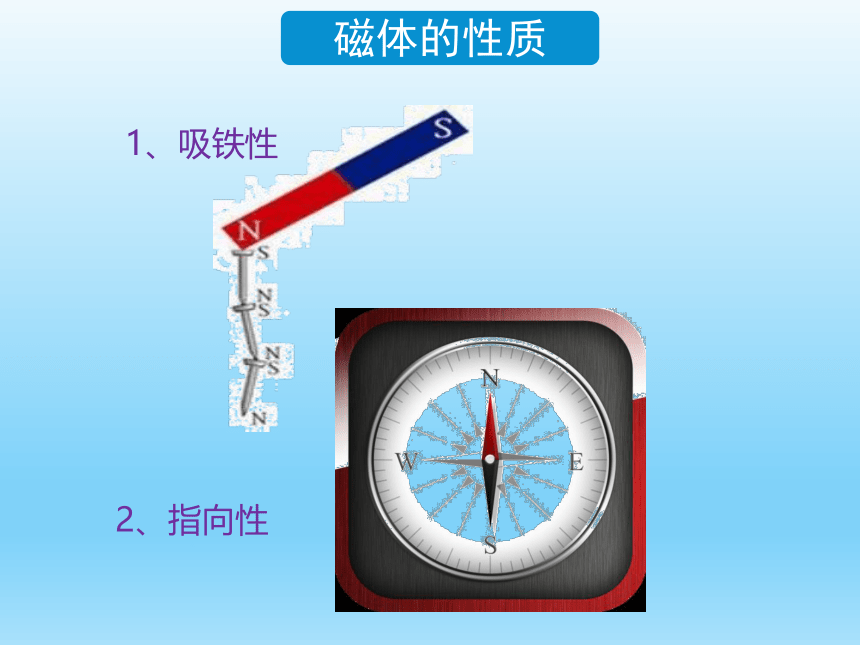

1、吸铁性
2、指向性
磁体的性质

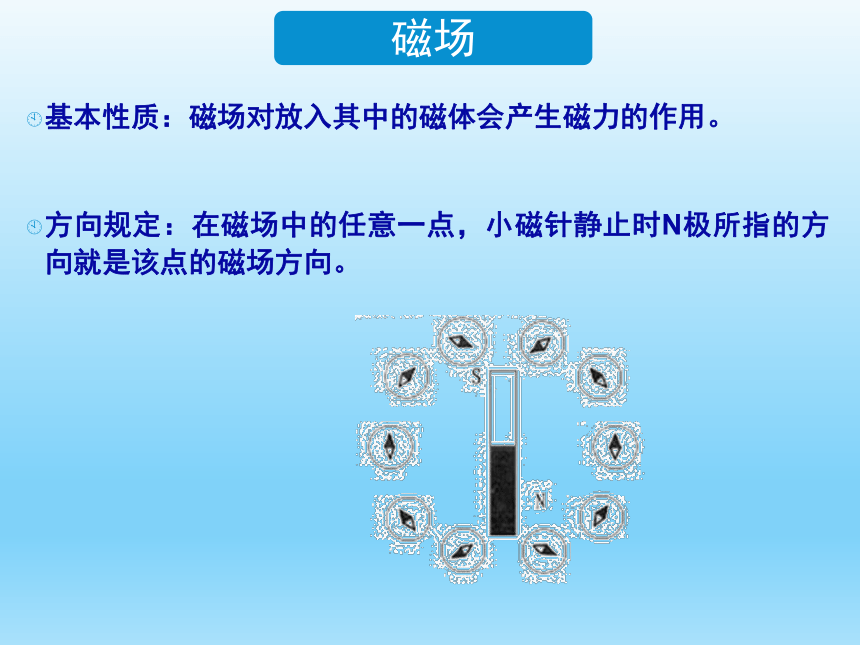

基本性质：磁场对放入其中的磁体会产生磁力的作用。
方向规定：在磁场中的任意一点，小磁针静止时N极所指的方向就是该点的磁场方向。

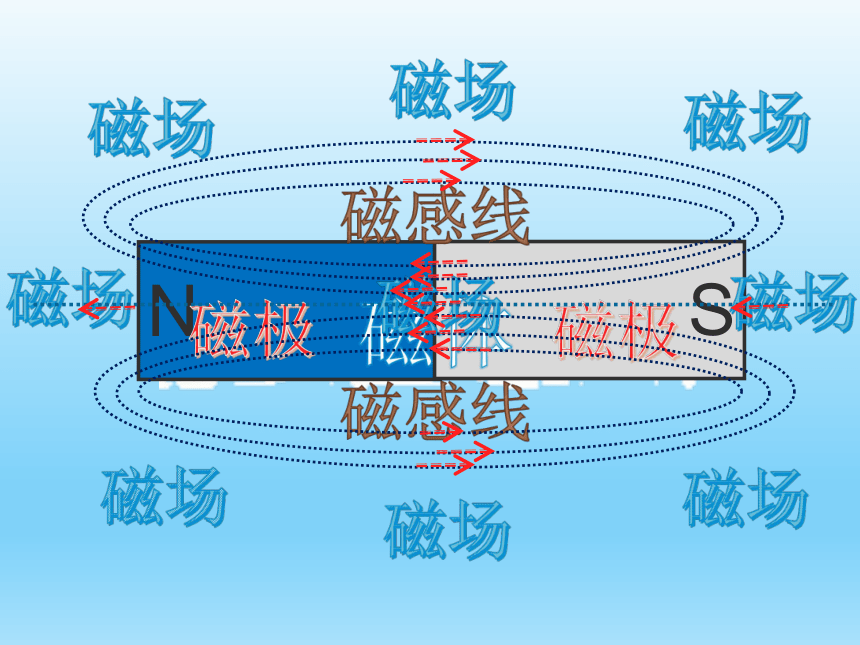

磁场
假想的
闭合的
互不相交的
疏密相间的
注意：1.磁感线整体是曲线，局部可以是直线
2.磁感线走向：磁体外部（周围）-“北出南进”（N出S进），
磁体内部-“南出北进”（S出N进） 。
磁感线的特点
磁感线的分布
实验内容：
实验现象： 1、导线通电后小磁针发生偏转； 2、改变电流方向，小磁针反向偏转。
实验结论： 1、通电导线周围存在磁场； 2、磁场的方向与电流方向有关。
二、电生磁—电流的磁效应(奥斯特)
奥斯特实验
通电螺线管的磁场
电流
电流
安培定则（二）：判断通电螺线管周围磁感线方向
安培定则（一）：判断通电直导线周围磁感线方向
右手螺旋定则（安培定则）
既然通电导体周围存在磁场，如果外加一个磁场，那么这个磁场对通电导体周围的磁场是否会产生力的作用？
通电导体在磁场中受力转动
工作原理：通电线圈在磁场中受力转动。
受力方向：与电流方向和磁场方向有关
左手定则：因电而动用左手（左通力）
电生磁的发明——电动机
三、磁生电——电磁感应现象（法拉第）
电磁感应现象：闭合电路的一部分导体在磁场中做切割磁感线运动
时，导体中会产生感应电流（感生电流）。
感应电流产生的条件： 123
感生电流的方向：跟导体的运动方向和磁场的方向有关
右手定则：因动生电用右手
交流发电机工作原理
G
工作原理：电磁感应现象。
磁生电的发明——发电机
比较1：左、右手定则与右手螺旋定则
右手螺旋定则（安培定则）
安培定则（一）：判断通电直导线周围磁感线方向
安培定则（二）：判断通电螺线管周围磁感线方向
通电螺线管的磁场
电流
电流
回顾
通电螺线管的磁场
三个定则的记忆口诀
通电螺线管
电磁铁
电磁继电器
插入铁芯
控制电路
比较2：三种电磁工具
6个基本概念：磁化、磁体、磁性、磁极、磁场、磁感线
3个定则：左手定则、右手定则、右手螺旋定则
记忆口诀：左通力，右生电；右手螺旋磁感线。
2个基本原理：a.电动机工作原理（通电导体在磁场中受力转动）
左通力，因电而动，电动机
b.发电机工作原理（电磁感应现象产生感生电流）
右生电，因动生电，发电机
本课总结
