名师导学——4.6 家庭用电

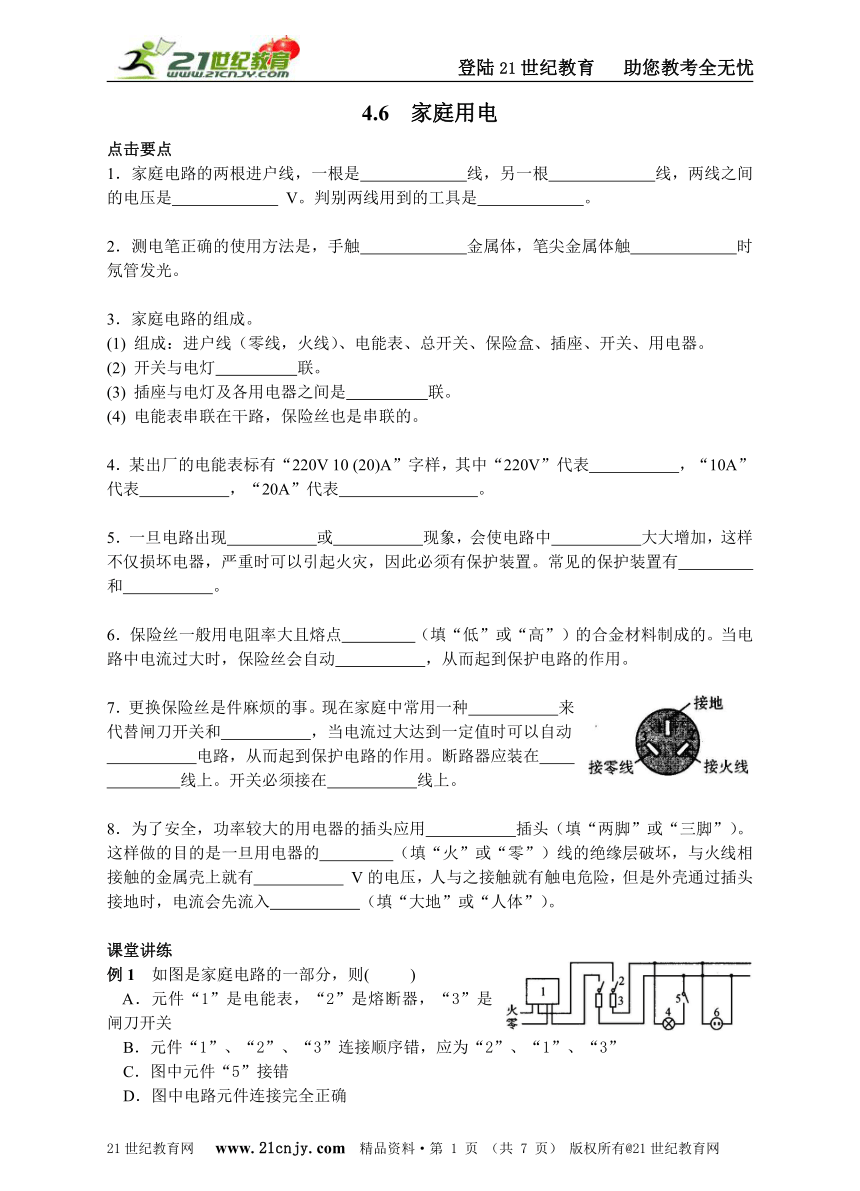

4.6 家庭用电
点击要点
1．家庭电路的两根进户线，一根是 线，另一根 线，两线之间的电压是 V。判别两线用到的工具是 。
2．测电笔正确的使用方法是，手触 金属体，笔尖金属体触 时氖管发光。
3．家庭电路的组成。
(1) 组成：进户线（零线，火线）、电能表、总开关、保险盒、插座、开关、用电器。
(2) 开关与电灯 联。
(3) 插座与电灯及各用电器之间是 联。
(4) 电能表串联在干路，保险丝也是串联的。
4．某出厂的电能表标有“220V 10 (20)A”字样，其中“220V”代表 ，“10A”代表 ，“20A”代表 。
5．一旦电路出现 或 现象，会使电路中 大大增加，这样不仅损坏电器，严重时可以引起火灾，因此必须有保护装置。常见的保护装置有
和 。
6．保险丝一般用电阻率大且熔点 （填“低”或“高”）的合金材料制成的。当电路中电流过大时，保险丝会自动 ，从而起到保护电路的作用。
7．更换保险丝是件麻烦的事。现在家庭中常用一种 来代替闸刀开关和 ，当电流过大达到一定值时可以自动
电路，从而起到保护电路的作用。断路器应装在
线上。开关必须接在 线上。
8．为了安全，功率较大的用电器的插头应用 插头（填“两脚”或“三脚”）。这样做的目的是一旦用电器的 （填“火”或“零”）线的绝缘层破坏，与火线相接触的金属壳上就有 V的电压，人与之接触就有触电危险，但是外壳通过插头接地时，电流会先流入 （填“大地”或“人体”）。
课堂讲练
例1 如图是家庭电路的一部分，则( )
A．元件“1”是电能表，“2”是熔断器，“3”是闸刀开关
B．元件“1”、“2”、“3”连接顺序错，应为“2”、“1”、“3”
C．图中元件“5”接错
D．图中电路元件连接完全正确

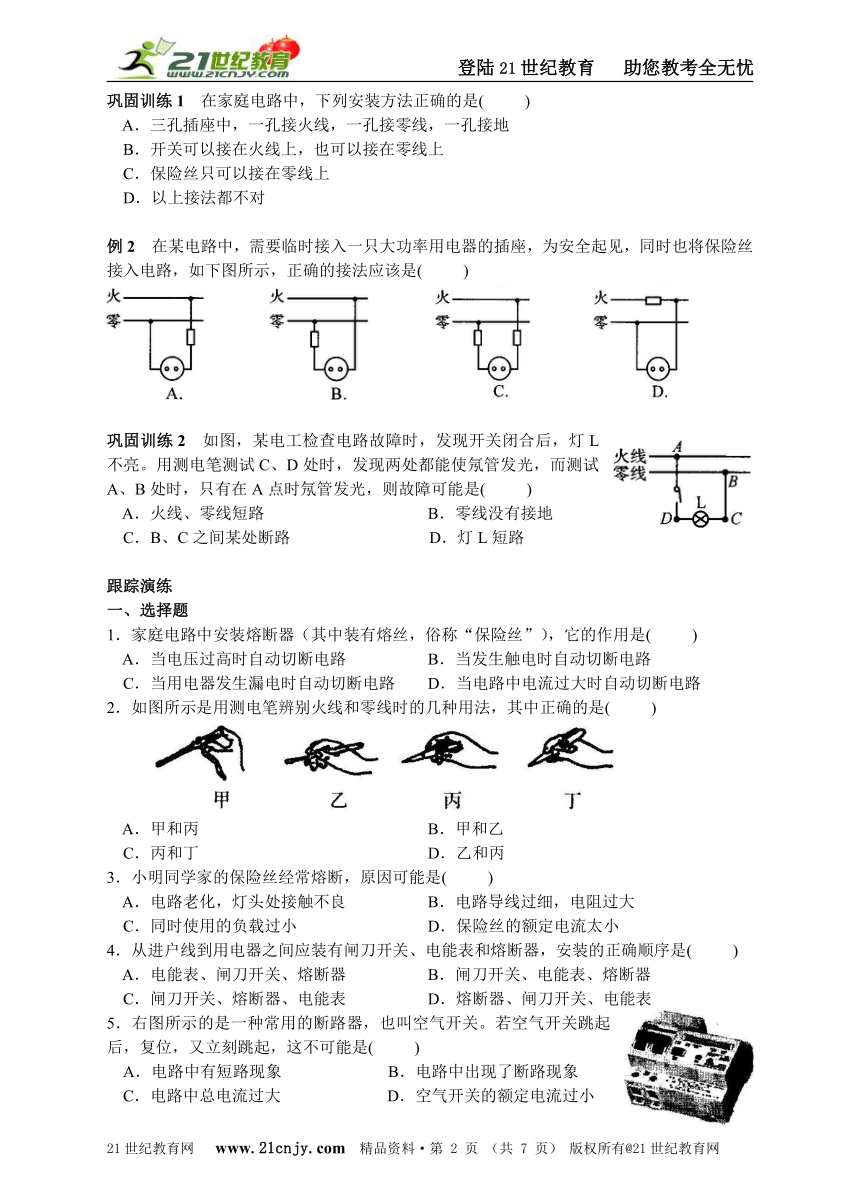

巩固训练1 在家庭电路中，下列安装方法正确的是( )
A．三孔插座中，一孔接火线，一孔接零线，一孔接地
B．开关可以接在火线上，也可以接在零线上
C．保险丝只可以接在零线上
D．以上接法都不对
例2 在某电路中，需要临时接入一只大功率用电器的插座，为安全起见，同时也将保险丝接入电路，如下图所示，正确的接法应该是( )

巩固训练2 如图，某电工检查电路故障时，发现开关闭合后，灯L不亮。用测电笔测试C、D处时，发现两处都能使氖管发光，而测试A、B处时，只有在A点时氖管发光，则故障可能是( )
A．火线、零线短路 B．零线没有接地
C．B、C之间某处断路 D．灯L短路
跟踪演练
一、选择题
1．家庭电路中安装熔断器（其中装有熔丝，俗称“保险丝”），它的作用是( )
A．当电压过高时自动切断电路 B．当发生触电时自动切断电路
C．当用电器发生漏电时自动切断电路 D．当电路中电流过大时自动切断电路
2．如图所示是用测电笔辨别火线和零线时的几种用法，其中正确的是( )
A．甲和丙 B．甲和乙
C．丙和丁 D．乙和丙
3．小明同学家的保险丝经常熔断，原因可能是( )
A．电路老化，灯头处接触不良 B．电路导线过细，电阻过大
C．同时使用的负载过小 D．保险丝的额定电流太小
4．从进户线到用电器之间应装有闸刀开关、电能表和熔断器，安装的正确顺序是( )
A．电能表、闸刀开关、熔断器 B．闸刀开关、电能表、熔断器
C．闸刀开关、熔断器、电能表 D．熔断器、闸刀开关、电能表
5．右图所示的是一种常用的断路器，也叫空气开关。若空气开关跳起后，复位，又立刻跳起，这不可能是( )
A．电路中有短路现象 B．电路中出现了断路现象
C．电路中总电流过大 D．空气开关的额定电流过小

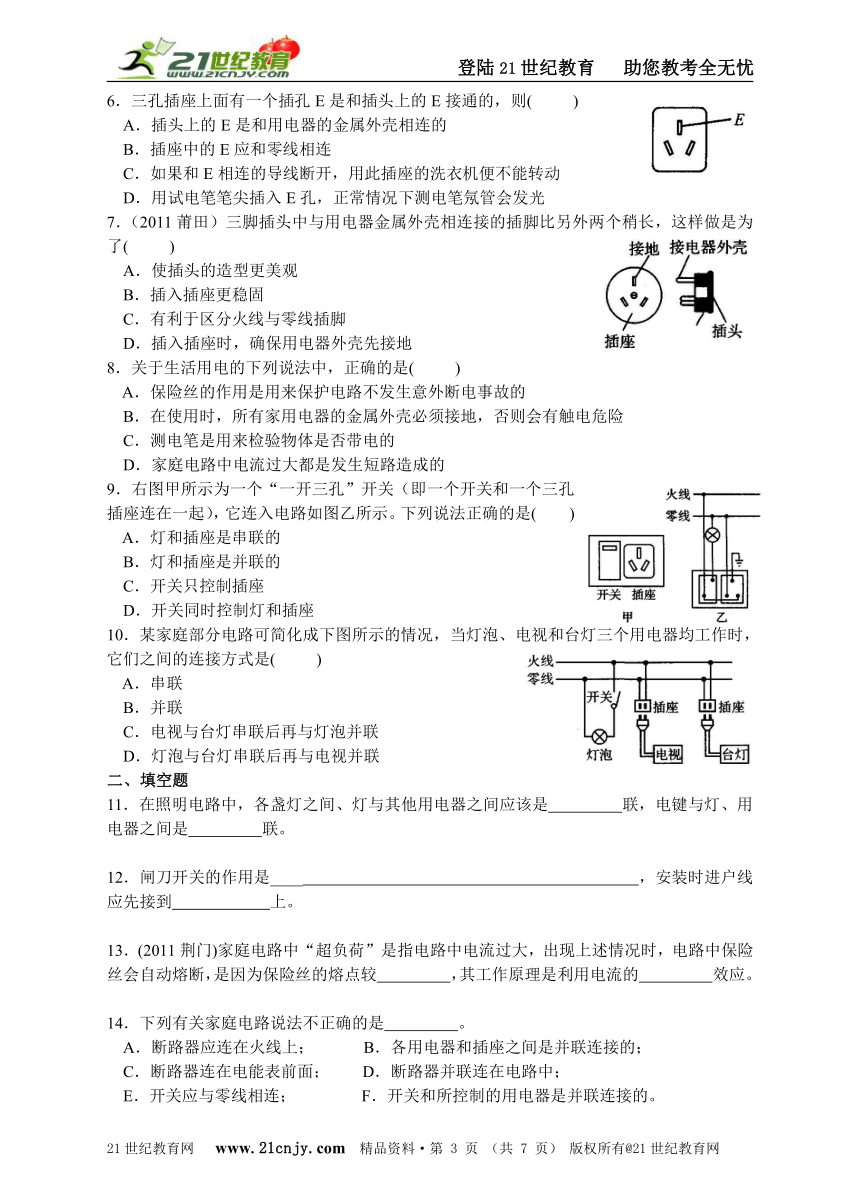

6．三孔插座上面有一个插孔E是和插头上的E接通的，则( )
A．插头上的E是和用电器的金属外壳相连的
B．插座中的E应和零线相连
C．如果和E相连的导线断开，用此插座的洗衣机便不能转动
D．用试电笔笔尖插入E孔，正常情况下测电笔氖管会发光
7．（2011莆田）三脚插头中与用电器金属外壳相连接的插脚比另外两个稍长，这样做是为了( )
A．使插头的造型更美观
B．插入插座更稳固
C．有利于区分火线与零线插脚
D．插入插座时，确保用电器外壳先接地
8．关于生活用电的下列说法中，正确的是( )
A．保险丝的作用是用来保护电路不发生意外断电事故的
B．在使用时，所有家用电器的金属外壳必须接地，否则会有触电危险
C．测电笔是用来检验物体是否带电的
D．家庭电路中电流过大都是发生短路造成的
9．右图甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起），它连入电路如图乙所示。下列说法正确的是( )
A．灯和插座是串联的
B．灯和插座是并联的
C．开关只控制插座
D．开关同时控制灯和插座
10．某家庭部分电路可简化成下图所示的情况，当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是( )
A．串联
B．并联
C．电视与台灯串联后再与灯泡并联
D．灯泡与台灯串联后再与电视并联
二、填空题
11．在照明电路中，各盏灯之间、灯与其他用电器之间应该是 联，电键与灯、用电器之间是 联。
12．闸刀开关的作用是____ ，安装时进户线应先接到 上。
13．(2011荆门)家庭电路中“超负荷”是指电路中电流过大，出现上述情况时，电路中保险丝会自动熔断，是因为保险丝的熔点较 ，其工作原理是利用电流的 效应。
14．下列有关家庭电路说法不正确的是 。
A．断路器应连在火线上； B．各用电器和插座之间是并联连接的；
C．断路器连在电能表前面； D．断路器并联连在电路中；
E．开关应与零线相连； F．开关和所控制的用电器是并联连接的。
15．白炽灯是人们常用的照明用具，如下图。根据你对白炽灯的了解，请提出两个与物理知识有关的问题，并针对提出的问题作出简要回答。
例如：问题：白炽灯的灯丝用久了为什么会变细？
简答：在高温状态下工作灯丝升温造成的。
① 问题：_ ___?
简答：______ __。
② 问题：___ _?
简答：_______ _。
16．将图中带开关的白炽灯，带插座的熔断器接在家庭电路上。
火线————————————————
零线————————————————
三、实验、简答题
17．供大功率用电器使用的插座，常在接火线处串联一只保险丝盒，如图所示，请问：为何不在零线处安装保险丝盒？
18．某研究所为了研究灯丝对白炽灯平均寿命的影响，做了如下实验：保持灯泡内惰性气体的压强为0.1个大气压、钨丝粗细为50μm，通过改变钨丝中电流的大小来改变灯丝的温度，测的灯泡的平均使用寿命与灯丝温度及电流间的关系如下表所示。
灯丝温度(K)
电流(A)
平均使用寿命(h)
2400
6.095
8000
2600
6.61
377
2800
7.48
29.5
3000
8.34
3.4
(1) 分析实验所得的数据可以预测：在与上述实验相同的条件下，钨丝温度在2200K时，其平均寿命应最接近于( )
A．50h B．500h
C．8000h D．16000h
(2) 简述你作出上述预测的理由。
提高班习题精选
1．家庭电路中的用电器正常工作，把台灯插头插入插座时，电灯突然全部熄灭，说明电路中( )
A．电路原来是断路 B．插头处短路
C．台灯灯丝断了 D．台灯接线处短路
2．家庭电路中的保险丝断了，不能用铜丝代替，其原因是( )
A．铜丝的密度大 B．铜丝的熔点高
C．铜丝太硬 D．铜丝的电阻太大
3．某单位照明电路的总电阻的大小变化情况是( )
A．开一只灯时，电路中电阻最小 B．所有电灯都开时，电路中电阻最小
C．所有电灯都开时，电阻最大 D．不开灯时，电阻为零
4．如图所示，电工检查电路故障时，发现开关闭合后，灯L不亮，测电笔测A、B、C处时，发现3处都能使氖管发光，而测试D处时，氖管不发光，则故障可能是( )
A．火线、零线间短路 B．零线与进户线断开
C．C、D之间断开 D．灯L的灯丝烧断
5．(2010鸡西)下图中是一些人在生活用电中的几种做法，其中正确的是( )

6．在家庭电路中，下列有关插座、螺口灯泡、开关的连线正确的是( )
7．下列家庭电路中不符合要求的是( )

8．小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光。下图所示的4幅电路图中，既符合上述设计要求，又符合安全用电要求的是( )

9．如图是某家庭电路的一部分，其中甲、乙两处分别装有电灯或开关。对此电路，下列说法不正确的是( )
A．火线上的保险丝应该改装到零线上
B．甲处应装开关，乙处应装电灯
C．电路中使用的用电器增多时，通过保险丝的电流就增大
D．电路中使用的用电器增多时，保险丝熔断的可能性就变大
10．如图甲昕示，是小明卧室中的一盏台灯和控制这盏灯的开关和插座。请在图乙中用对应的电路元件符号画出正确的连接电路图。
11．（2010桂林）如图甲所示，是小明常用的一个插线板。他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。根据上述现象，在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通。
12．如图所示，给你两个单刀双掷开关用来控制一盏灯，使S1、S2中任一个都能开灯、关灯，试按上述要求将图中的元件连接起来。
4.6 家庭用电
【点击要点】
1．零 火 220 测电笔
2．笔尾 火线
3．串 并
4．额定电压 正常工作电流 允许通过的最大电流
5．短路 电路过载 电流 断路器 熔断器
6．低 熔断
7．断路器 熔断器 断开 火 火
8．三脚 火 220 大地
例1 C 巩固训练1 A
例2 A 巩固训练2 C
【跟踪演练】
1．D 2．A 3．D 4．A 5．B 6．A 7．D 8．B 9．B 10．B
11．并 串
12．切断电路保护电路 火线
13．低 热
14．D、E、F
15．① 灯盖的材料为什么是塑料？ 防止触电
② 内铜触片是与火线还是零线相连？ 内铜触片和火线相连
16．如图
17．装在火线上，当熔断时，可切断火线，避免用电器没有工作而带电，而零线不带电，所以不用在零线处安装。
18．(1) D
(2) 灯丝的温度越低，其平均寿命就越长
【提高班习题精选】
1．B 2．B 3．B 4．C 5．B 6．B 7．D 8．B 9．A
10．
12．
