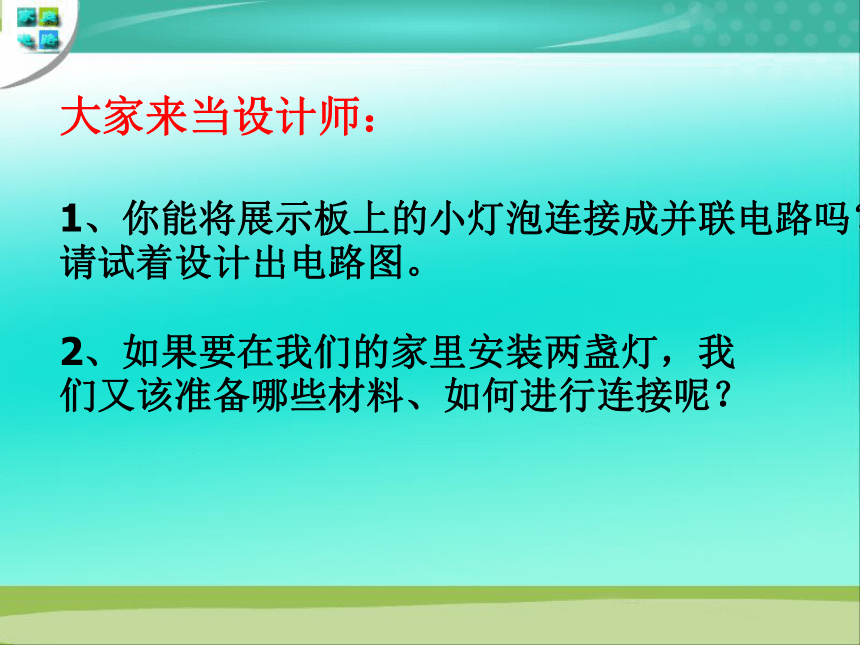

大家来当设计师：
1、你能将展示板上的小灯泡连接成并联电路吗？请试着设计出电路图。
2、如果要在我们的家里安装两盏灯，我们又该准备哪些材料、如何进行连接呢？
火线
零线
U=220V
U=220V
U=0 V
地面
火线和零线

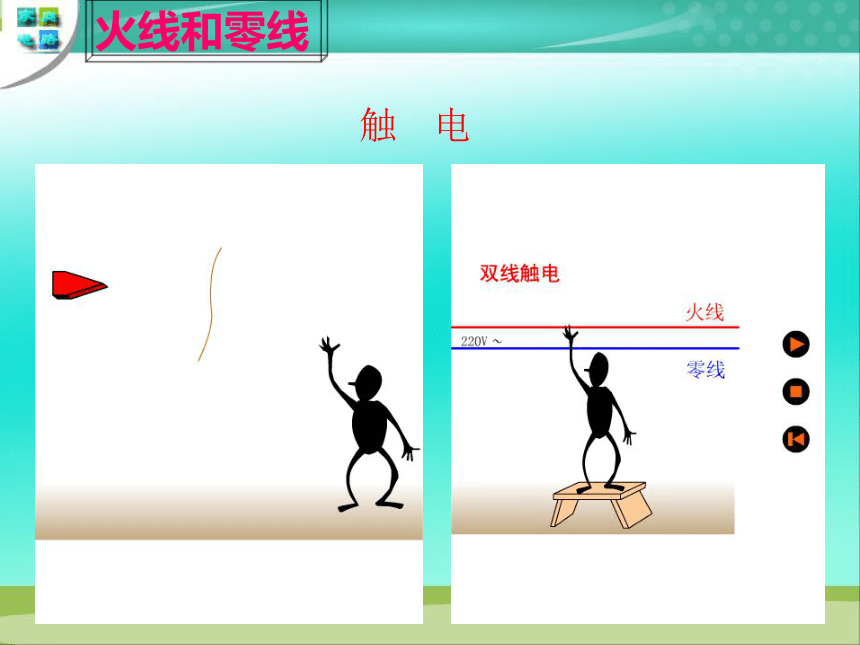

触 电
火线和零线

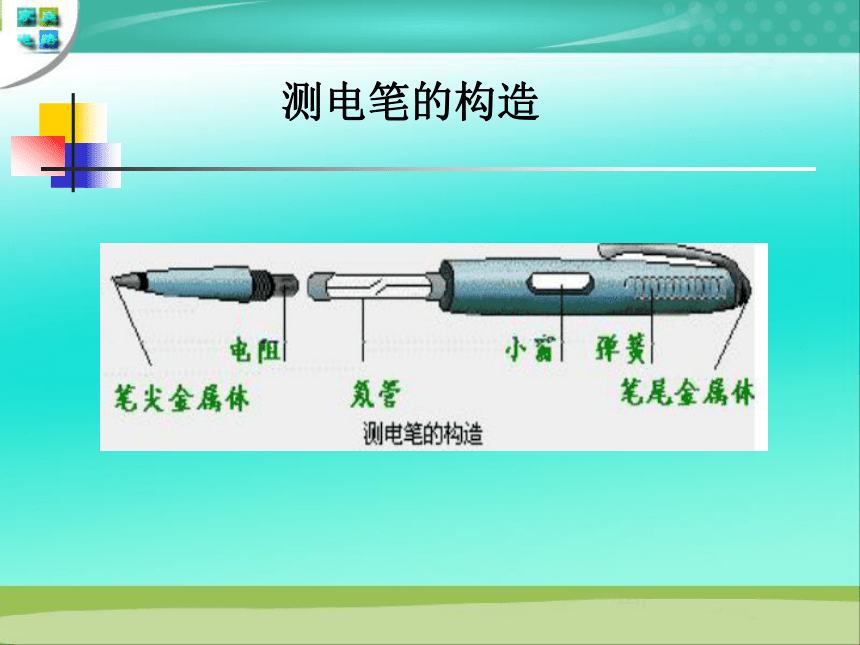

测电笔的构造

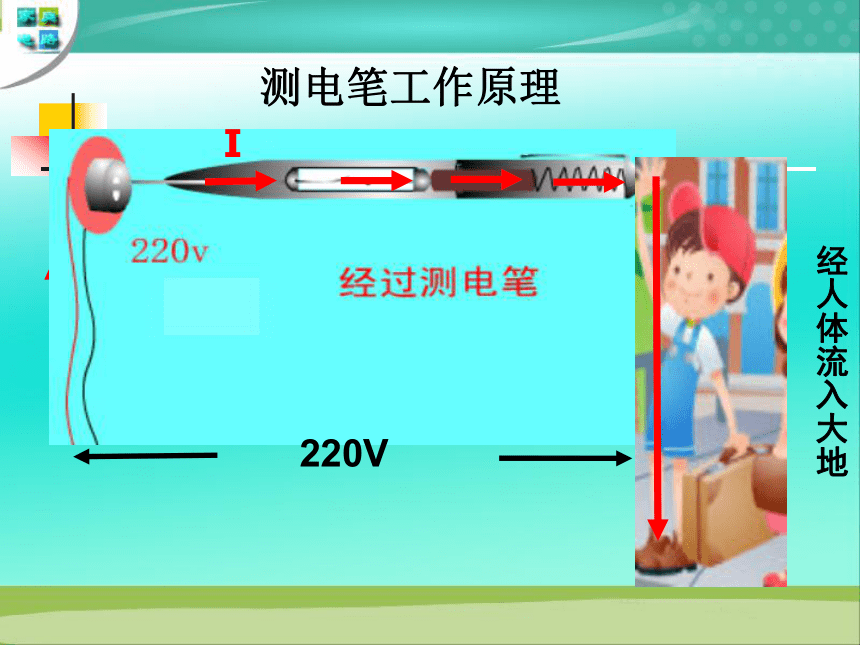

测电笔工作原理
经人体流入大地
220V
I

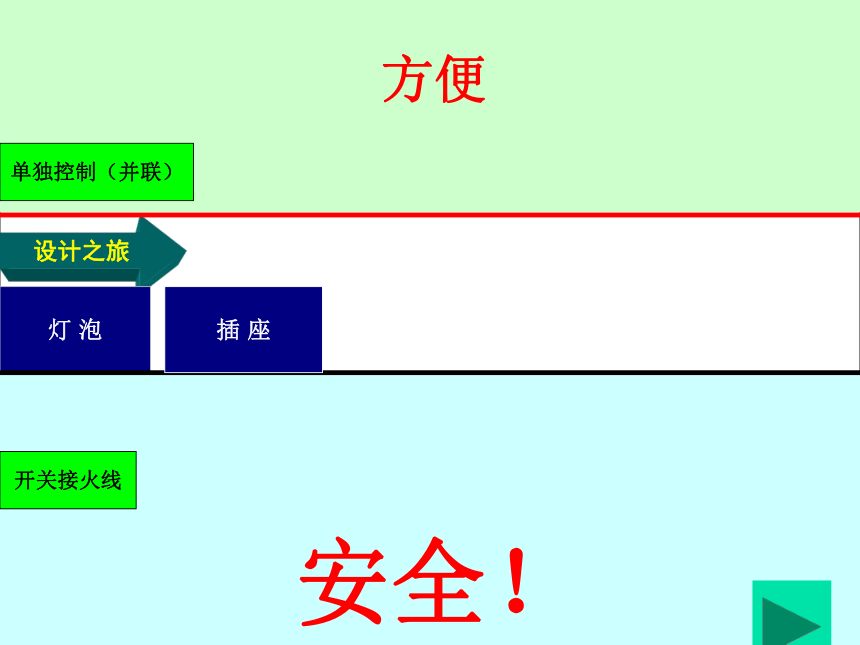

设计之旅

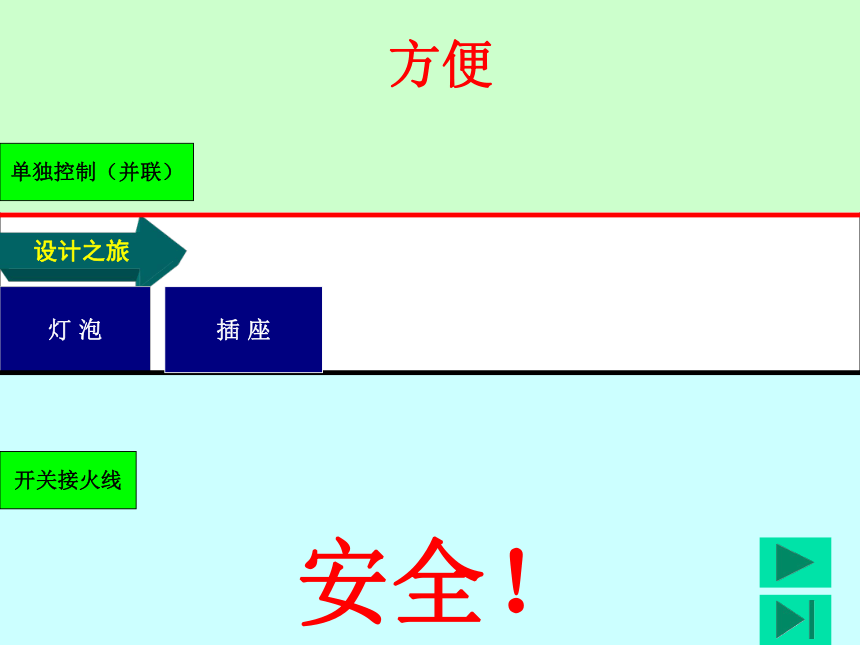

单独控制（并联）
灯 泡
开关接火线
安全！
方便
插 座

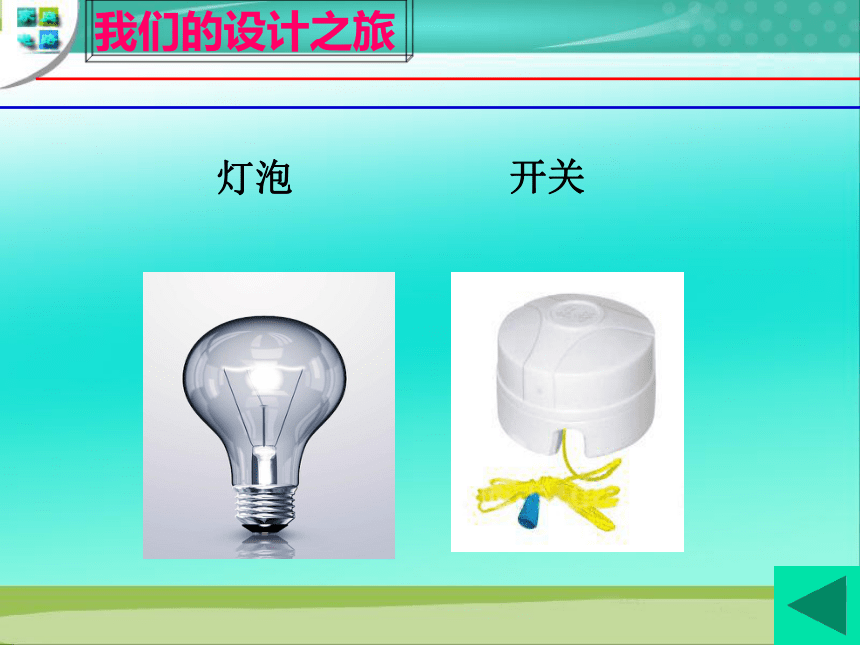

灯泡
我们的设计之旅
开关
设计之旅
单独控制（并联）
灯 泡
开关接火线
安全！
方便
插 座

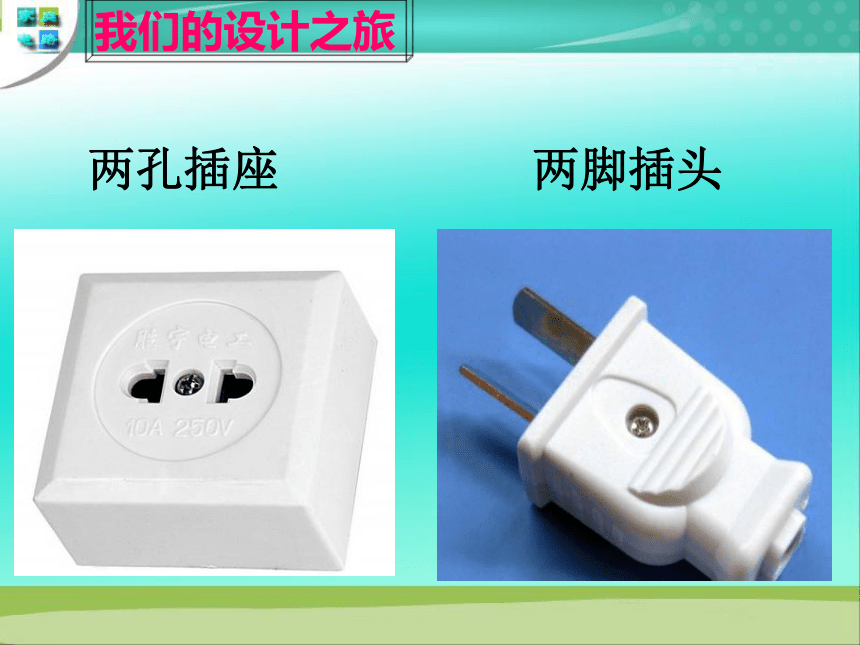

两孔插座
我们的设计之旅
两脚插头

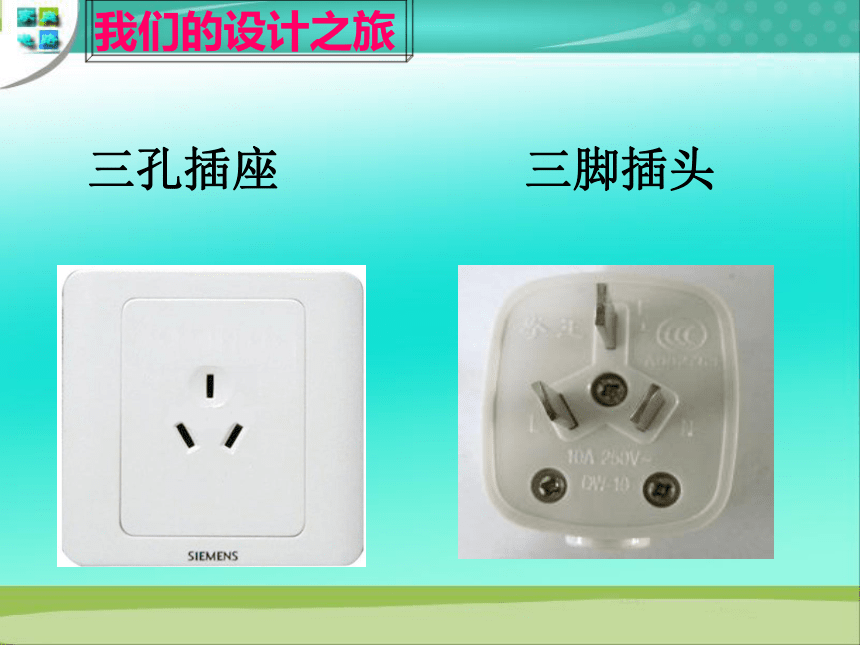

三孔插座
我们的设计之旅
三脚插头

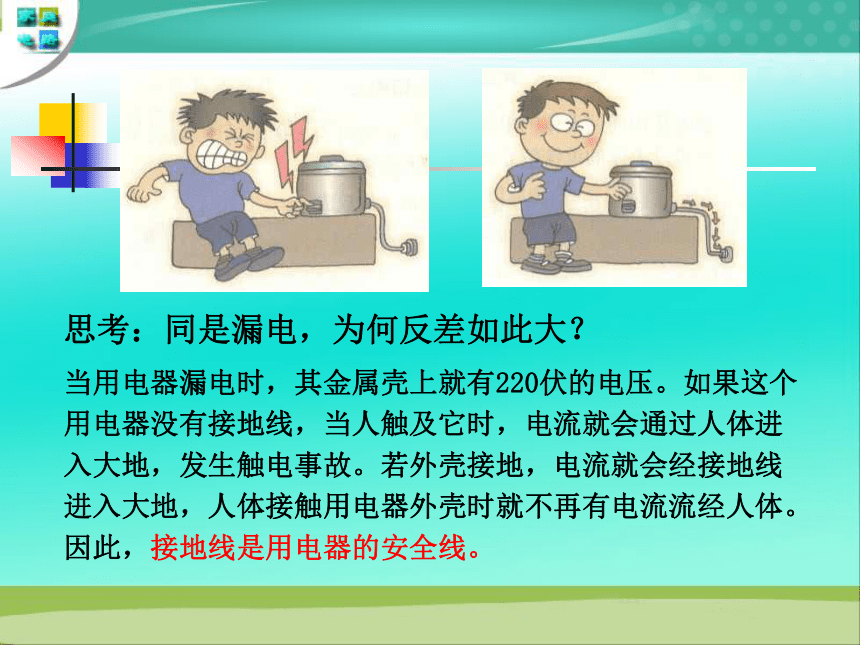

思考：同是漏电，为何反差如此大？
当用电器漏电时，其金属壳上就有220伏的电压。如果这个用电器没有接地线，当人触及它时，电流就会通过人体进入大地，发生触电事故。若外壳接地，电流就会经接地线进入大地，人体接触用电器外壳时就不再有电流流经人体。因此，接地线是用电器的安全线。
三孔插座
我们的设计之旅
设计之旅
单独控制（并联）
灯 泡
开关接火线
安全！
方便
插 座
可移动用电器
“左零右火上接地”
大电流引起火灾
思考
我们应如何防范，保证用电安全呢？
设计之旅
单独控制（并联）
灯 泡
开关接火线
安全！
方便
插 座
可移动用电器
“左零右火上接地”
熔断器
熔断器
电流过大时能自动切断电路
封闭管式熔断器
敞开插入式熔断器（内有保险丝）
我们的设计之旅
（串联在火线上）
1、保险丝用什么材料都可以吗？
不是的。保险丝一般由熔点较低的合金制成，当有过大的电流通过电路时，保险丝产生较多的热量，使它的温度达到熔点，保险丝熔化，自动切断电路，起到保险作用。
选用保险丝的原则：保险丝自身的电流等于或稍大于电路中正常工作时的电流。
思考
2、不同的家庭电路保险的规格都是一样的吗？
1、小明家里由于用电不当，经常烧断保险丝，一气之下，他找了一根铁丝代替保险丝接上,结果这“保险丝”真的没有被烧坏，你觉得他这样做妥当吗？为什么？
不妥当，因为铁丝、铜丝在电流过大时不熔断，起不到保险的作用。（该行为千万不能试）
想一想：
我们的设计之旅
2、现已知小明家里各用电器工作时的电流值如下：一台电脑：1 A，所有电灯:总0.8A,空调:7A，冰箱:0.5A,电视机:0.5A,请你帮他选择保险丝（ ）
A、额定电流是40A的保险丝
B、额定电流是1.5A的保险丝
C、额定电流是10A的保险丝
D、额定电流越大越好的保险丝
C
设计之旅
单独控制（并联）
灯 泡
开关接火线
安全！
方便
插 座
可移动用电器
“左零右火上接地”
熔断器
防止电流过大
熔点较低的合金，
串联在火线上
闸刀开关
我们的设计之旅
设计之旅
单独控制（并联）
灯 泡
开关接火线
安全！
方便
插 座
可移动用电器
“左零右火上接地”
熔断器
防止电流过大
熔点较低的合金，
串联在火线上
闸刀开关
整体控制
放在干路上
断路器：现在家庭电路中用它来代替闸刀开关和熔断器。
作用：电流过大时，能自动切断电路，从而起到电路过载和短路的保护作用；同时也可以手动切断电路，起到一般开关的作用。
电能表
我们的设计之旅
设计之旅
单独控制（并联）
灯 泡
开关接火线
安全！
方便
插 座
可移动用电器
“左零右火上接地”
熔断器
防止电流过大
熔点较低的合金，
串联在火线上
闸刀开关
整体控制
放在干路上
电能表
测量电能
接在进户线入口
进户线、电能表、总开关、保险盒、插座、开关、用电器。
家庭电路的组成和连接方式
1、通过这节课的学习，你有哪些收获和提高？
2、你能帮助视频中的陈先生找到家中金属带电的原因吗？
