第四节 地球的圈层结构

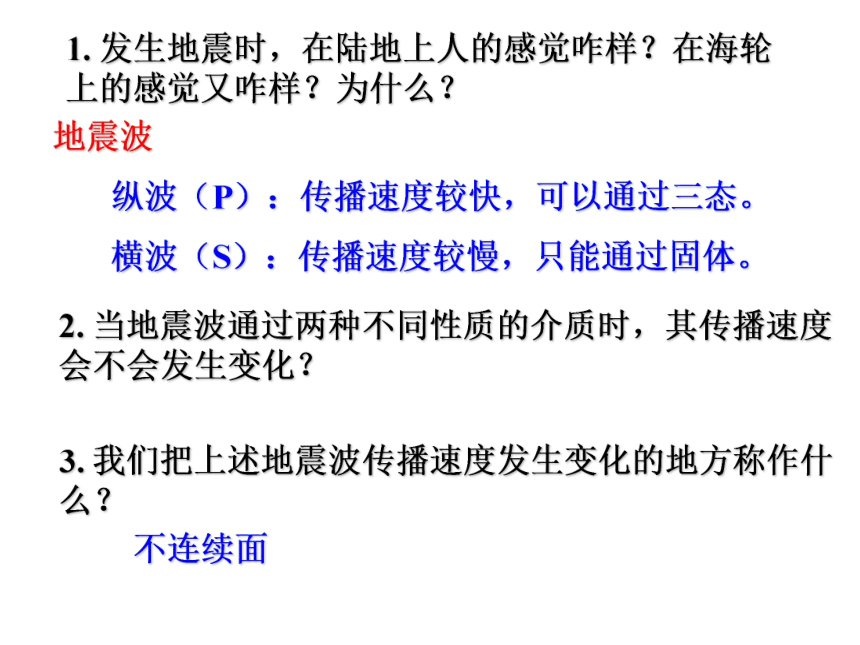

1. 发生地震时，在陆地上人的感觉咋样？在海轮上的感觉又咋样？为什么？
地震波
纵波（P）：传播速度较快，可以通过三态。
横波（S）：传播速度较慢，只能通过固体。
2. 当地震波通过两种不同性质的介质时，其传播速度会不会发生变化？
3. 我们把上述地震波传播速度发生变化的地方称作什么？
不连续面

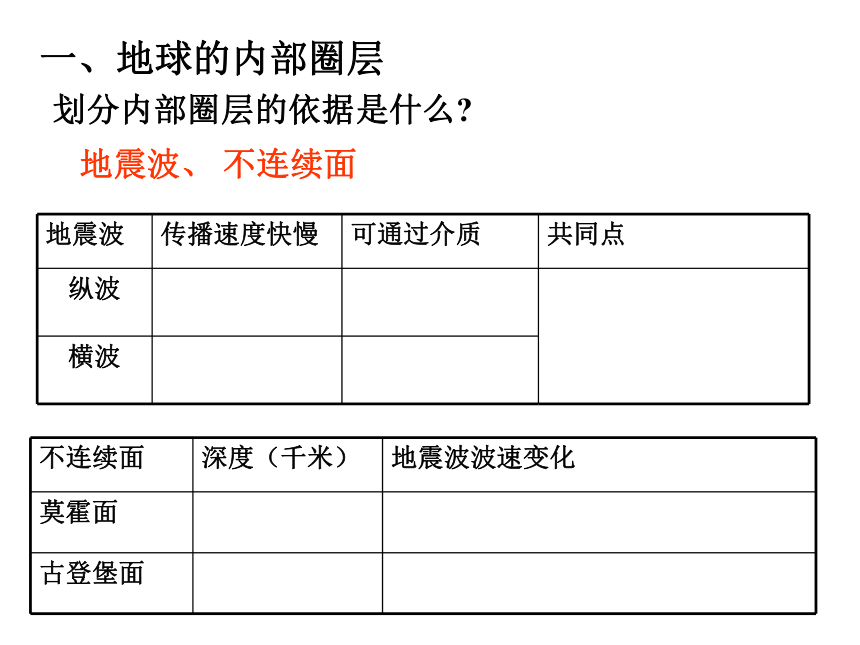

一、地球的内部圈层
地震波 传播速度快慢 可通过介质 共同点
纵波
横波
划分内部圈层的依据是什么
地震波、 不连续面
不连续面 深度（千米） 地震波波速变化
莫霍面
古登堡面

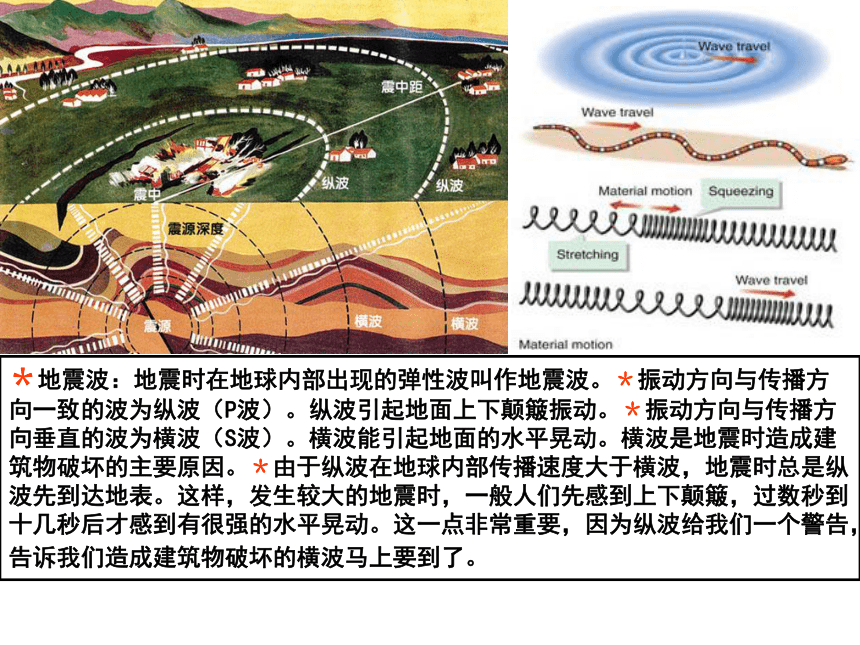

＊地震波：地震时在地球内部出现的弹性波叫作地震波。＊振动方向与传播方向一致的波为纵波（P波）。纵波引起地面上下颠簸振动。＊振动方向与传播方向垂直的波为横波（S波）。横波能引起地面的水平晃动。横波是地震时造成建筑物破坏的主要原因。＊由于纵波在地球内部传播速度大于横波，地震时总是纵波先到达地表。这样，发生较大的地震时，一般人们先感到上下颠簸，过数秒到十几秒后才感到有很强的水平晃动。这一点非常重要，因为纵波给我们一个警告，告诉我们造成建筑物破坏的横波马上要到了。

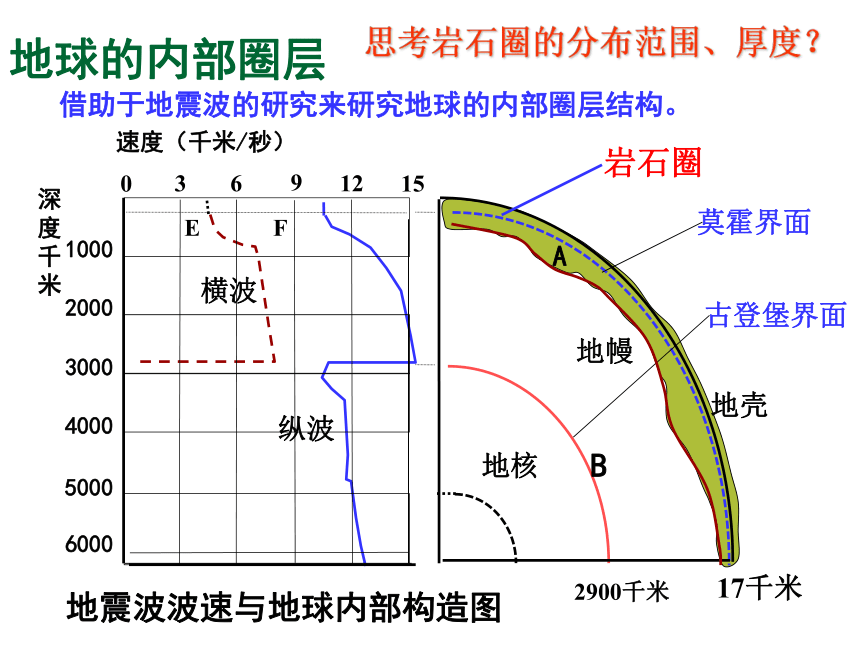

地球的内部圈层
借助于地震波的研究来研究地球的内部圈层结构。
地震波波速与地球内部构造图
A
地幔
地核
B
莫霍界面
古登堡界面
横波
纵波
地壳
15
深
度
千
米
4000
3000
2000
5000
6000
1000
速度（千米/秒）
9
12
6
3
0
F
E
岩石圈
17千米
2900千米
思考岩石圈的分布范围、厚度？

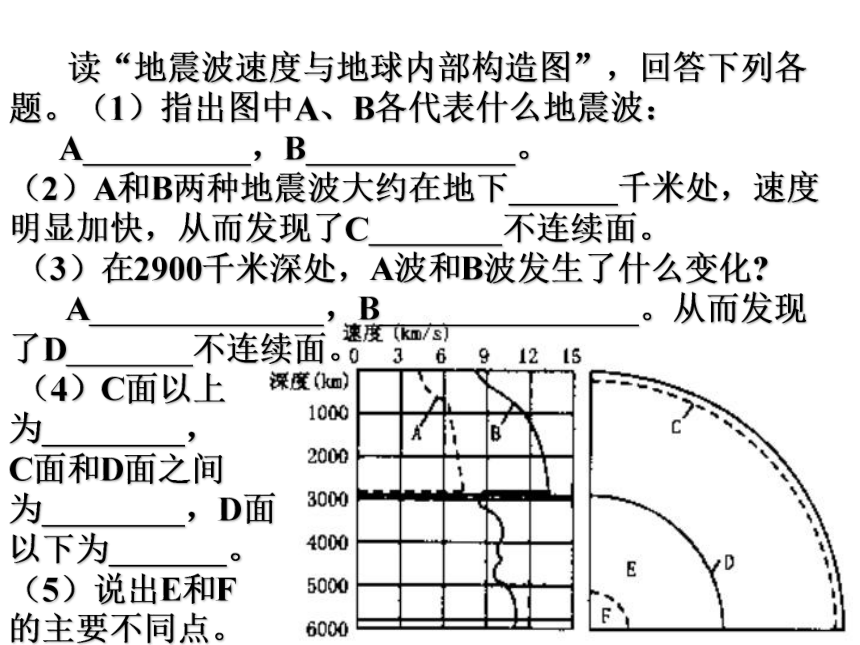

读“地震波速度与地球内部构造图”，回答下列各题。（1）指出图中A、B各代表什么地震波：
A ，B 。
（2）A和B两种地震波大约在地下 千米处，速度明显加快，从而发现了C 不连续面。
（3）在2900千米深处，A波和B波发生了什么变化
A ，B 。从而发现了D 　 不连续面。
（4）C面以上
为 　 ，
C面和D面之间
为 　 ，D面
以下为 。
（5）说出E和F
的主要不同点。

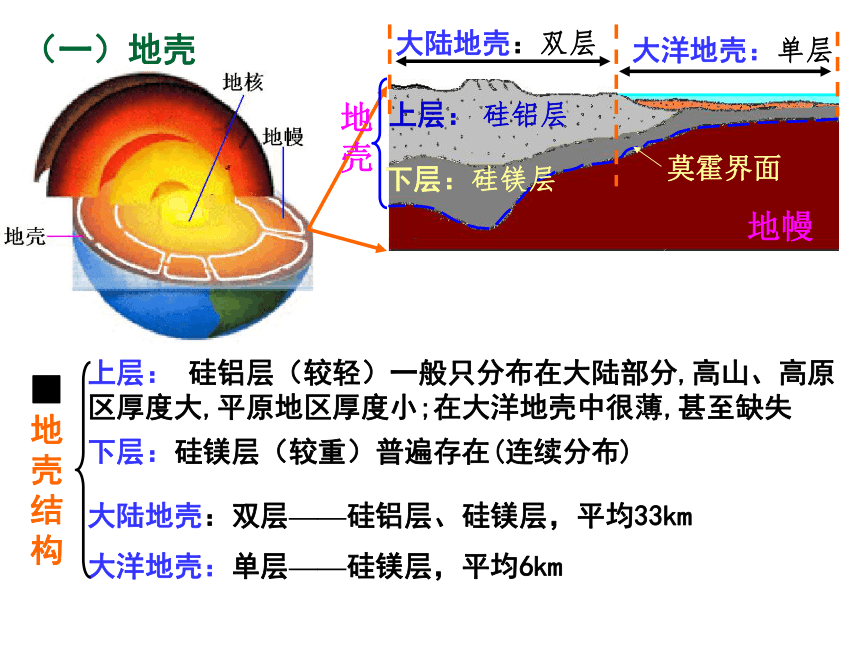

（一）地壳
上层： 硅铝层（较轻）一般只分布在大陆部分,高山、高原区厚度大,平原地区厚度小;在大洋地壳中很薄,甚至缺失
下层：硅镁层（较重）普遍存在(连续分布)
大陆地壳：双层——硅铝层、硅镁层，平均33km
大洋地壳：单层——硅镁层，平均6km
■地壳结构
大陆地壳：双层
大洋地壳：单层
莫霍界面
上层： 硅铝层
下层：硅镁层
地幔
地壳

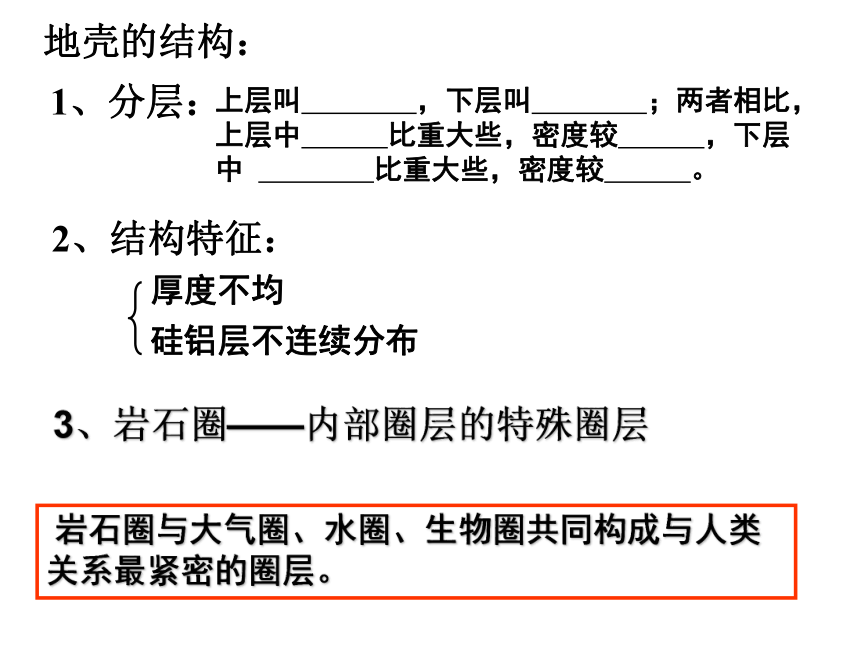

地壳的结构：
1、分层：
上层叫　　　　，下层叫　　　　；两者相比，上层中　　　比重大些，密度较　　　，下层中 比重大些，密度较　　 。
2、结构特征：
厚度不均
硅铝层不连续分布
岩石圈与大气圈、水圈、生物圈共同构成与人类关系最紧密的圈层。
3、岩石圈——内部圈层的特殊圈层

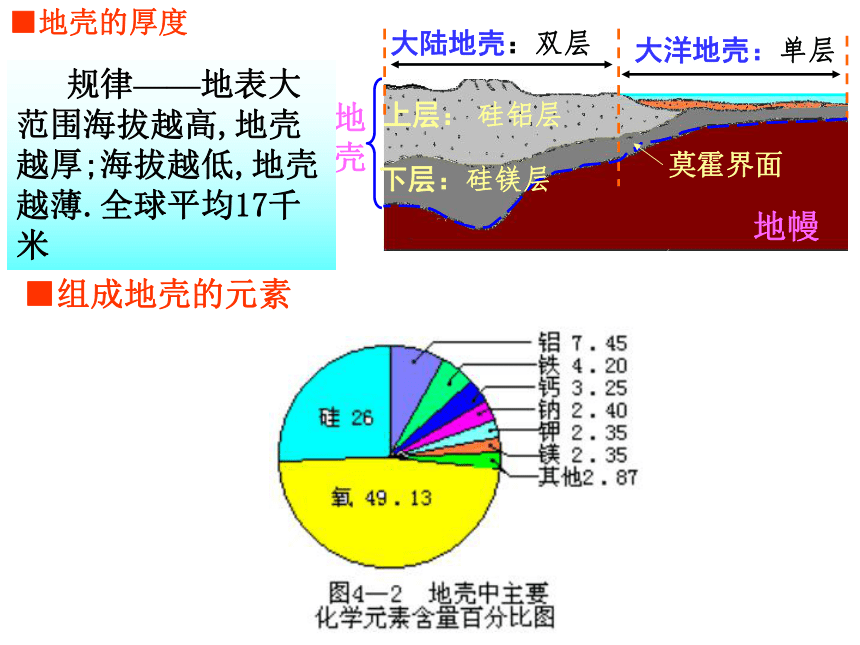

■地壳的厚度
■组成地壳的元素
大陆地壳：双层
大洋地壳：单层
莫霍界面
上层： 硅铝层
下层：硅镁层
地幔
地壳
规律——地表大范围海拔越高,地壳越厚;海拔越低,地壳越薄.全球平均17千米
读“地壳结构示意图”，回答下列问题：
（1）地壳中的主要元素有_____________________ 。
（1）写出图中字母所表示的地理事物名称：
A. ________层，B. ________层。
（2）A层的主要物质成分是_____________________ ，B层的主要物质成分是__________________。
（3）图中可见地壳结构的特点是________________ __________________________ 。
（二）地壳、地幔和地核
纵横波 分层 厚度（千米） 状态 组成 温度压
力密度
地
壳 P、S波的波速突然增大。（莫霍面）
P、S波的波速突然减小，S波甚至消失。（古登堡面） 大陆部分平均33
大洋部分平均6
整个地壳平均17 固态
地
幔 上地幔 上地幔顶部 固态
上地幔上部 软流层
上地幔下部 固态
下 地幔 下地幔 固态
地
核 外核
内核
1000
2900
5000
液态
固态
铁镁的硅酸盐类物质，由上而下铁镁含量逐渐增加。
以铁镍为主，并含少量较轻元素。
逐
渐
增
大
岩石
近液态
岩浆源地
地球磁场产生地
读“地球内部结构简图”，回答下列各题。
（1）写出图中字母表示的地球内部圈层的名称：
A ，D ，E ，F ，B1和B2 。
（2）C是 层，这里可能是 的主要发源地之一。
（3）岩石圈的范围是指 （用字母表示）。
读“地壳与地幔 结构示图”回答下列问题：
（l）A是—层， B是—层， C是—层，
D是＿ 层。E＋D十C是＿ 层，
F＋E十D＋C是 层。
(2)地壳结构由图中字母＿ 表示
的圈层组成,A+B+C合称 。
(3)地壳结构的主要特点是 和＿。
(4)被认为岩浆发源地的圈层是 层，
在图中用字母 表示。
(5 )C层的主要物质成分是 ，
G层的物质成分以
为主。
（6）莫霍界面是字母＿ 表示的
两层之间的界面，
古登堡 面是 字母表示
的两层之间的界面。
硅铝层
硅镁层
上地幔顶部
软流
上地幔
地幔
AB
岩石圈
硅铝层的不连续分布
地壳厚度不均
软流层
D
铁、镁的硅酸盐类
铁镍
BC
FG
地球的外部圈层
大
气
圈
生
物
圈
水
圈
水
圈
地
壳
地
壳
地
幔
地
幔
岩石圈
大气圈
2000—3000千米
干洁空气
水汽
杂质
氮 78%
氧 21%
其它气体
低层大气是由哪些组成的？分别有什么作用？
1、将下面几种成分的代号填入表中，与其作用进行正确的搭配：
A、二氧化碳 B、水汽 C、臭氧
D、氮 E、氧 F、尘埃
构成地球上生物体的基本成分
水汽凝结时，可作凝结核
植物光合作用的原料，对地面有保温作用
吸收长波辐射，成云致雨的重要条件
一切生物维持生命所必需的物质
地球生命的保护伞
BDE
F
A
B
E
C
海洋水
陆地水
大气水
地表水
地下水
河流水
湖泊水
生物水
地球上的水
冰川水
人类实际能够利用的淡水资源仅占地球淡水储量的0.3%，约为地球总储水量的十万分之七。
生物圈
生物圈是地球生物与其环境共同组成的特殊圈层。生命活动渗透到大气圈、水圈和岩石圈中，成为地球上最具活力的圈层。
土壤是指陆地表面具有一定肥力，能够生长植物的疏松表层
土壤形成的过程
成土主导因素:生物
裸露岩石
成土母质
原始土壤
成熟土壤
耕作土壤
风化作用
微生物
低等植物
草本植物
木本植物
耕作培育
生土 熟土 肥土
