浙教版科学八年级下第4章第五节磁生电

(共28张PPT)

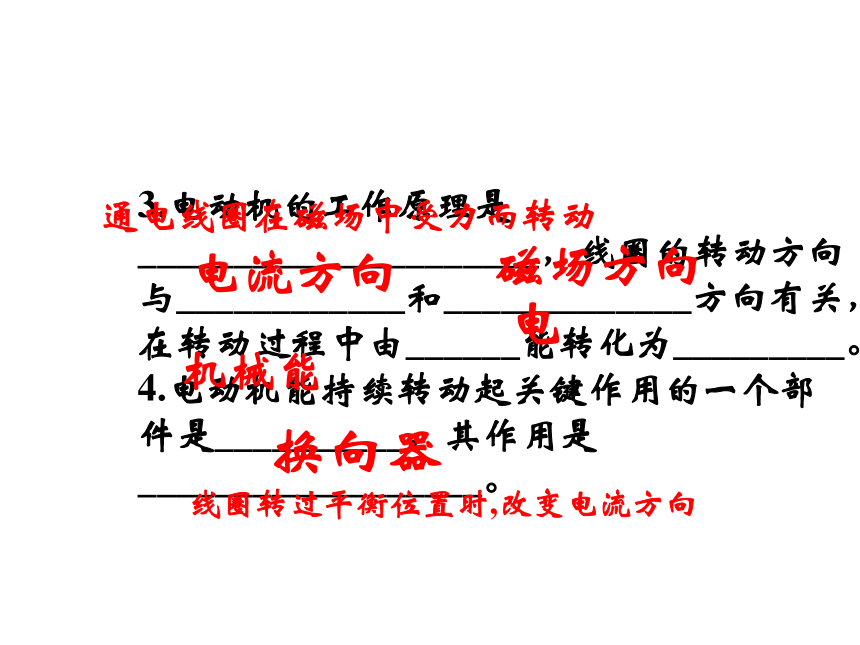

3.电动机的工作原理是_____________________，线圈的转动方向与____________和_____________方向有关，在转动过程中由______能转化为_________。
4.电动机能持续转动起关键作用的一个部件是__________，其作用是__________________。
通电线圈在磁场中受力而转动
电流方向
磁场方向
电
机械能
换向器
线圈转过平衡位置时,改变电流方向

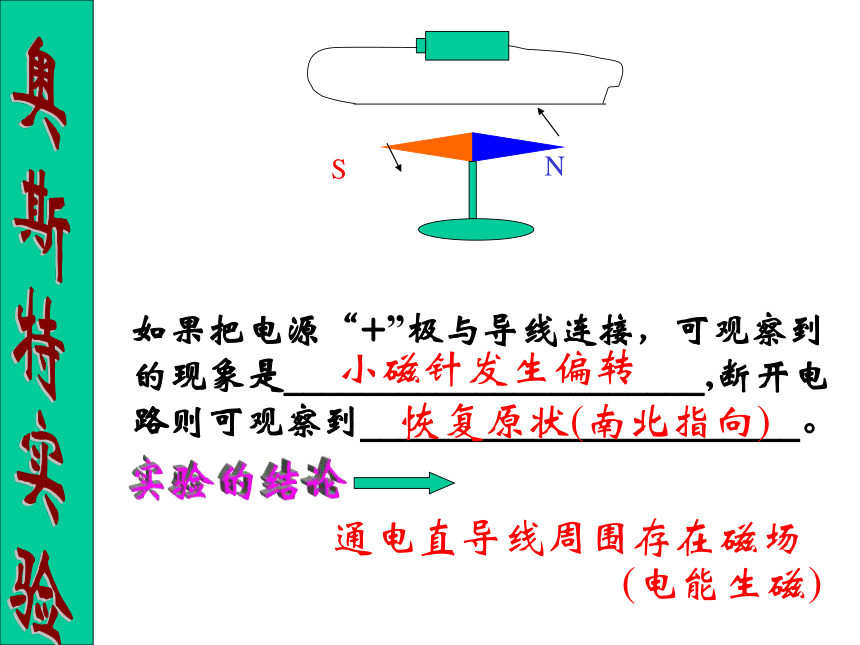

如果把电源“+”极与导线连接，可观察到的现象是______________________,断开电路则可观察到_______________________。
(电能生磁)
N
S
通电直导线周围存在磁场
恢复原状(南北指向)
小磁针发生偏转
如何才能让磁产生电呢？
电能生磁
英国科学家法拉第经过10年的研究，在1831年发现了磁生电的条件和规律，实现了他利用磁场获得电流的愿望。
法拉第发现了磁生电，导致了电能的大规模生产和利用，开辟了电气化的新纪元
人类开创电气化新纪元的第一人

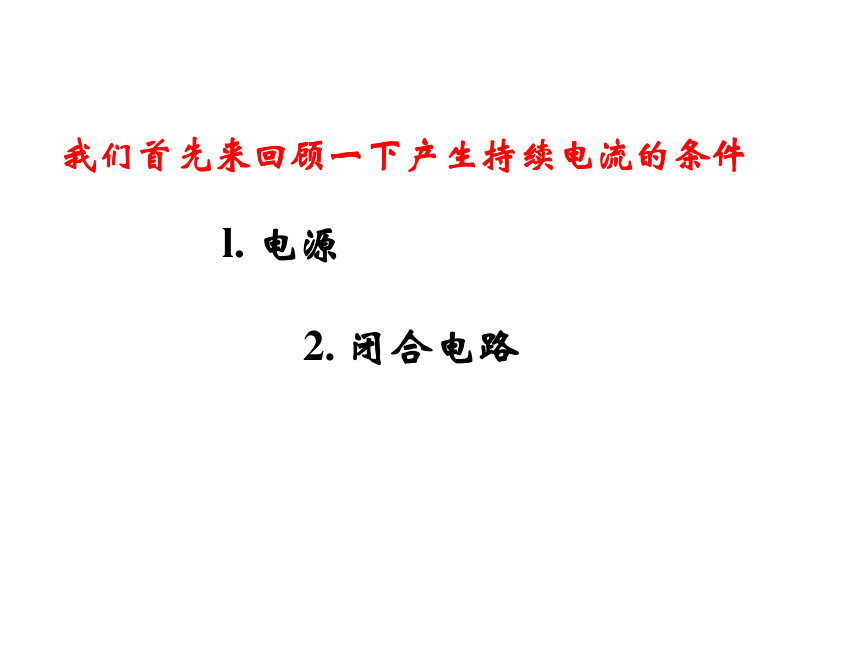

我们首先来回顾一下产生持续电流的条件
2. 闭合电路 　
l. 电源
研究电磁感应
灵敏电流表
没有电源

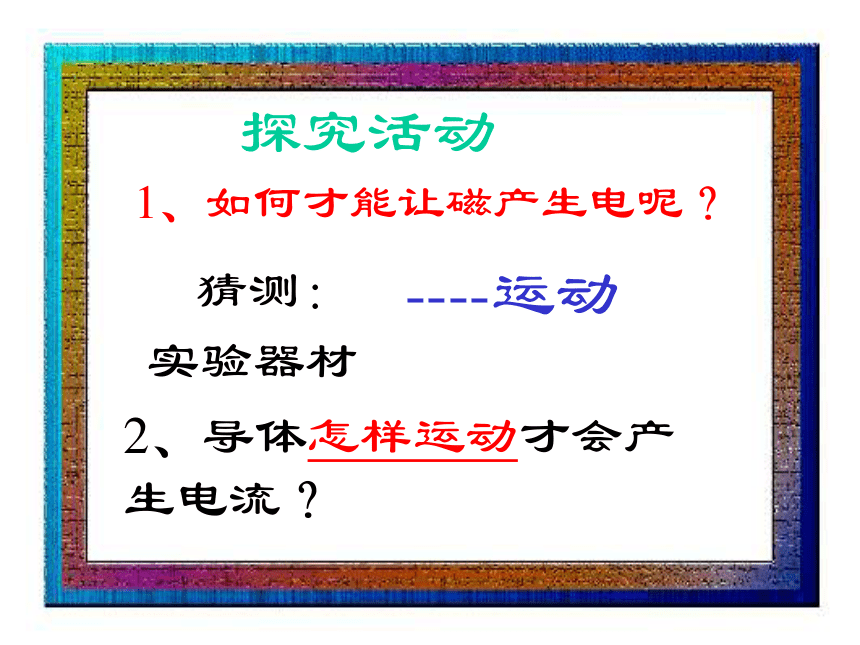

1、如何才能让磁产生电呢？
猜测：
----运动
实验器材
2、导体怎样运动才会产生电流？
探究活动
结 论
闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生电流，这种现象叫做电磁感应现象.产生的电流叫感应电流.
如果电路不闭合，当导体做切割磁感线运动时，导体中不会产生感应电流，但在导体两端会有感应电压。
产生感应电压和感应电流的条件一样吗？
感应电流的方向与 和 有关；改变其中的一个，电流方向 ；若同时改变这两个方向，电流方向 。
磁场方向
导体运动方向
改变
不变
判定感应电流的方法——右手定则
身开右手，使大拇指跟四指垂直，并且都跟手掌
在同一平面内，让磁感线垂直穿过手心，大拇指指向
导体运动的方向，那么其余伸开的四指所指的方向就
是感应电流的方向。
（导体切割磁感线的运动方向）
（磁感线的方向）
在电磁感应现象中，机械能转化为电能。
二. 导体中感应电流的方向跟导体运动方向和磁感线方向有关。
三. 在电磁感应现象中，
机械能转化为电能。
课堂习题
1、导体在磁场中运动一定会产生感应电流（ ）
2、导体在磁场中做切割运动一定会产生感应电压（ ）
3、闭合导体在磁场中做切割运动一定会产生感应电流（ ）
4、闭合导体的一部分在磁场中做切割运动一定会产生感应电流（ ）
√
×
×
√
感应电流的大小与哪些因素有关？
建立假设：1、导线切割的速度大小；
2、导线切割的方向；
3、永磁体的强度；
4、切割导线的条数；
5、切割导线的有效长度。
影响感应电流大小的因素是导线切割的速度大小、 永磁体的强度、切割导线的条数、切割导线的有效长度。而与导线切割的速度方向无关。
导线切割的速度越快、永磁体的强度越强、切割导线的条数越多、切割导线的有效长度越长，感应电流越大。
1、产生感生电流的条件是：电路 ，一部分导线作 。
　
2 、导体在磁场中作切割磁感应线运动，一定有 。不一定有 产生。若电路是闭合的，则一定也有 。
闭合
切割磁感线的运动
感应电压
感应电流
感应电流


发电机
手摇发电机与电流表连接起来，缓慢摇动手摇发电机，观察电流表指针运动情况。
电流表的指针为什么左右摆动？
1、交流发电机的原理：
线圈
圆环
电刷
磁体
——根据电磁感应现象制成
二、交流发电机
发电机—当代最重要的电源
能量转换：
把机械能转化为电能
观察交流发电机的工作原理
①
②
③
④
a
b
d
c
A
B
⑵交流电和直流电的区别
①周期性改变方向的电流
②电流的方向不变
交流电：
⑴周期性改变电流方向的电流叫交流电。
⑶周期：交流电完成一次周期性变化的时间，单位：秒。
⑷频率：1秒钟内完成周期性变化的次数，单位：赫兹。
⑸我国交流电：周期0.02秒，频率50赫兹。
大型交流发电机的组成
定子
转子
线圈
磁场
大型发电机为什么要使用电磁铁？
电站的发电机靠什么来带动？
动力机——汽轮机、内燃机、蒸汽轮机
电动机和发电机有什么区别？
没有电源
原理：
通电线圈在磁场中受力转动
电磁感应
发电机与电动机的比较
1、发电机的构造原则上和电动机是_______ .(填 “相同”或 “不相同”)
2、在能量转化上:
相同
电动机是把电能转化为机械能
发电机是把机械能转化为电能.
D
